本發明涉及一種施工作業平臺，特別是一種鋼桁梁永久連接施工作業平臺。

背景技術：

1、我國江河、大峽谷眾多，山脈綿長，在交通基礎設施增量需求、戰略需求、功能需求的推動下，作為路網關鍵節點和樞紐的橋梁也面臨巨大的機遇和挑戰。鋼桁梁懸索橋作為跨越能力最強的橋梁類型，不僅充分利用了材料強度高，且具有自重輕、延性好、施工便捷等特點，在跨越山川河谷方面有著獨特的優勢。

2、鋼桁梁懸索橋多采用節段整體吊裝，現場進行節段連接，鋼桁梁連接主要是節段之間桿件連接及橋面板焊接。在進行鋼桁梁連接時，需要工人站在操作平臺上作業，但目前采用的施工操作平臺存在穩定性差、易晃動等缺陷，具有較大的安全隱患。此外，還具有重量大、布設復雜、所需輔助設備多、安拆困難等諸多問題。

技術實現思路

1、本發明的目的在于，提供一種鋼桁梁永久連接施工作業平臺。該作業平臺結構簡單、拆裝便捷、可重復利用，且安全防護到位、承載能力強。

2、本發明的技術方案：一種鋼桁梁永久連接施工作業平臺，包括有沿縱向間隔設置的多個承重桁架結構，多個承重桁架結構之間經操作平臺和扶手欄桿連接在一起；所述承重桁架結構包括有豎直設置在左、右兩側的連接桿和防護欄桿，防護欄桿底部和連接桿下端經橫梁固定連接在一起，多個承重桁架結構的多根橫梁上鋪設有操作平臺，相鄰的連接桿、防護護欄之間連接有扶手欄桿，連接桿上端設有水平向外伸出的固定夾和加固鉤。

3、前述的一種鋼桁梁永久連接施工作業平臺中，所述固定夾由間隔設置的上夾板和下夾板構成，上夾板和下夾板的尾端與連接桿側壁固定連接；所述加固鉤的頭端為鉤子結構、尾端為螺紋端，螺紋端上套接有螺母；連接桿正面設有供加固鉤的螺紋端穿過的安裝孔。

4、前述的一種鋼桁梁永久連接施工作業平臺中，所述上夾板和下夾板向外伸出的長度≥15cm，上夾板和下夾板之間的間隙比鋼桁梁上橫梁的下翼緣板厚2～3mm。

5、前述的一種鋼桁梁永久連接施工作業平臺中，所述橫梁下方設有斜撐，斜撐一端與連接桿底部焊接連接、另一端與橫梁端頭焊接連接，橫梁、斜撐和防護欄桿交匯于一點。

6、前述的一種鋼桁梁永久連接施工作業平臺中，所述防護欄桿包括有扶手立柱，沿連接桿、扶手立柱高度方向設有多個供扶手欄桿通過的安裝孔。

7、前述的一種鋼桁梁永久連接施工作業平臺中，所述扶手欄桿由多根鋼管接長形成，每根鋼管兩端設置有螺紋，鋼管之間采用套筒連接接長，鋼管從安裝孔中穿過。

8、前述的一種鋼桁梁永久連接施工作業平臺中，所述操作平臺包括有鋼管骨架和鋼筋網片，鋼管骨架由相互固定連接在一起的縱向鋼管和橫向鋼管構成。

9、前述的一種鋼桁梁永久連接施工作業平臺中，相鄰承重桁架結構之間的設置間隙≤2m。

10、本發明的有益效果：與現有技術相比，本發明的施工作業平臺通過在多個承重桁架結構上設置操作平臺形成，每個承重桁架結構的連接桿上通過設置有固定夾，通過固定夾與鋼桁梁咬合連接，同時采用加固鉤進行加固，單個承重桁架結構通過扶手欄桿和底部操作平臺連接成整體，使得整個施工作業平臺具有良好穩定性和整體性，且下部設置斜撐加固，使該平臺橫梁抗彎能力得到大大提高；平臺布設簡單，重量輕；扶手欄桿之間采用套筒連接，無需過多輔助設備，安拆便捷。

技術特征：

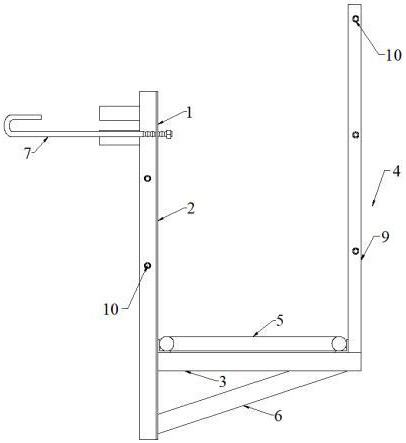

1.一種鋼桁梁永久連接施工作業平臺，其特征在于：包括有沿縱向間隔設置的多個承重桁架結構，多個承重桁架結構之間經操作平臺（5）和扶手欄桿（10）連接在一起；所述承重桁架結構包括有豎直設置在左、右兩側的連接桿（2）和防護欄桿（4），防護欄桿（4）底部和連接桿（2）下端經橫梁（3）固定連接在一起，多個承重桁架結構的多根橫梁（3）上鋪設有操作平臺（5），相鄰的連接桿（2）、防護護欄（4）之間連接有扶手欄桿（10），連接桿（2）上端設有水平向外伸出的固定夾（1）和加固鉤（7）。

2.根據權利要求1所述的一種鋼桁梁永久連接施工作業平臺，其特征在于：所述固定夾（1）由間隔設置的上夾板（16）和下夾板（17）構成，上夾板（16）和下夾板（17）的尾端與連接桿（2）側壁固定連接；所述加固鉤（7）的頭端為鉤子結構、尾端為螺紋端，螺紋端上套接有螺母；連接桿（2）正面設有供加固鉤（7）的螺紋端穿過的安裝孔（11）。

3.根據權利要求2所述的一種鋼桁梁永久連接施工作業平臺，其特征在于：所述上夾板（16）和下夾板（17）向外伸出的長度≥15cm，上夾板（16）和下夾板（17）之間的間隙比鋼桁梁上橫梁（8）的下翼緣板厚2～3mm。

4.根據權利要求1所述的一種鋼桁梁永久連接施工作業平臺，其特征在于：所述橫梁（3）下方設有斜撐（6），斜撐（6）一端與連接桿（2）底部焊接連接、另一端與橫梁（3）端頭焊接連接，橫梁（3）、斜撐（6）和防護欄桿（4）交匯于一點。

5.根據權利要求1所述的一種鋼桁梁永久連接施工作業平臺，其特征在于：所述防護欄桿（4）包括有扶手立柱（9），沿連接桿（2）、扶手立柱（9）高度方向設有多個供扶手欄桿（10）通過的安裝孔（11）。

6.根據權利要求5所述的一種鋼桁梁永久連接施工作業平臺，其特征在于：所述扶手欄桿（10）由多根鋼管接長形成，每根鋼管兩端設置有螺紋，鋼管之間采用套筒連接接長，鋼管從安裝孔（11）中穿過。

7.根據權利要求1所述的一種鋼桁梁永久連接施工作業平臺，其特征在于：所述操作平臺（5）包括有鋼管骨架（12）和鋼筋網片（13），鋼管骨架（12）由相互固定連接在一起的縱向鋼管（14）和橫向鋼管（15）構成。

8.根據權利要求1所述的一種鋼桁梁永久連接施工作業平臺，其特征在于：相鄰承重桁架結構之間的設置間隙≤2m。

技術總結
本發明公開了一種鋼桁梁永久連接施工作業平臺，包括有沿縱向間隔設置的多個承重桁架結構，多個承重桁架結構之間經操作平臺和扶手欄桿連接在一起；所述承重桁架結構包括有豎直設置在左、右兩側的連接桿和防護欄桿，防護欄桿底部和連接桿下端經橫梁固定連接在一起，多個承重桁架結構的多根橫梁上鋪設有操作平臺，相鄰的連接桿、防護護欄之間連接有扶手欄桿，連接桿上端設有水平向外伸出的固定夾和加固鉤。本發明通過固定夾與鋼桁梁咬合連接，同時采用加固鉤進行加固，并通過扶手欄桿和底部操作平臺連接成整體，使得整個施工作業平臺具有良好穩定性和整體性。平臺布設簡單，重量輕；平臺構件之間的連接無需過多輔助設備，安拆便捷。
