本發明涉及結構加固領域，尤其涉及一種基于形狀記憶合金的智能管片預應力加固系統。

背景技術：

1、隨著城市化進程的加快和基礎設施建設的不斷推進，橋梁、隧道等結構的安全性和耐久性問題日益受到關注。傳統的結構加固方法，如混凝土加固、鋼板加固等，存在施工復雜、施工周期長、對結構外觀影響大等缺點。此外，這些方法在應對復雜結構表面，如弧形橋梁和隧道時，施工難度更大，且難以實現對結構的均勻加固。

2、近年來，智能材料在結構加固領域的應用逐漸受到重視。形狀記憶合金是一種具有形狀記憶效應的智能材料，能夠在特定溫度下恢復其原始形狀。利用形狀記憶合金的這一特性，可以實現對結構的預應力加固。然而，現有的基于形狀記憶合金的加固系統多為手動操作，缺乏智能化和自動化的控制手段，導致施工效率低，且難以實現對加固效果的實時監測和調整。

3、此外，現有系統在溫度控制和應變監測方面也存在不足，無法有效保證形狀記憶合金的加熱溫度和施加的預應力符合設計要求，從而影響加固效果的穩定性和可靠性。因此，開發一種智能化、自動化的基于形狀記憶合金的智能管片預應力加固系統，以提高施工效率和加固效果，具有重要的實際意義和應用價值。

技術實現思路

1、本發明的目的是提供一種基于形狀記憶合金的智能管片預應力加固系統，解決加固系統穩定性和可靠性不足的問題。

2、為解決上述技術問題，本發明采用如下技術方案：

3、本發明提供一種基于形狀記憶合金的智能管片預應力加固系統，包括三組并排設置的預應力加固單元，每組所述預應力加固單元均包括玻璃鋼板，所述玻璃鋼板的兩端分別安裝有第一固定塊和第二固定塊，所述第一固定塊和第二固定塊分別安裝在兩相鄰設置的管片上；

4、所述第一固定塊上設置有夾緊裝置和智能控制裝置，所述玻璃鋼板夾固在所述夾緊裝置上，所述夾緊裝置和所述智能控制裝置電連接；

5、三個所述第一固定塊上的智能控制裝置依次電連接在一起；

6、三組并排設置的所述預應力加固單元中的中間組的所述預應力加固單元中的所述第一固定塊上安裝有為智能控制裝置供電的電源。

7、可選的，所述夾緊裝置包括上夾片、下夾片和連接夾片；

8、多塊形狀記憶合金貫穿連接在所述第一固定塊的定位槽內，所述上夾片和所述下夾片夾固在多塊形狀記憶合金的外露端，所述形狀記憶合金的內側端通過所述連接夾片定位，所述形狀記憶合金的內側端與所述玻璃鋼板的一端夾固在所述連接夾片與所述第一固定塊之間，所述連接夾片通過螺栓鎖緊在所述第一固定塊上。

9、可選的，所述智能控制裝置包括：控制芯片、應變采集模塊、繼電模塊和溫控模塊，所述控制芯片分別和所述應變采集模塊、所述繼電模塊、所述溫控模塊電連接，所述電源分別為所述控制芯片、所述應變采集模塊、所述繼電模塊、所述溫控模塊供電。

10、可選的，所述控制芯片與智能終端無線連接，所述智能終端包括手機和/或電腦。

11、可選的，所述應變采集模塊與應變片電連接，所述應變片設置有多個且均布在所述玻璃鋼板上。

12、可選的，所述繼電模塊包括多個繼電器，每個所述繼電器分別和一塊所述形狀記憶合金電連接，以便實現對不同的形狀記憶合金的獨立通電加熱控制；所述繼電器通過繼電連接線和所述形狀記憶合金電連接。

13、可選的，所述溫控模塊通過形狀記憶合金加熱連接導線與所述形狀記憶合金電連接，所述溫控模塊用于實時監測所述形狀記憶合金的溫度，并將溫度反饋至所述控制芯片。

14、可選的，所述電源與過載保護器電連接，所述電源通過所述過載保護器為所述智能控制裝置供電。

15、可選的，中間組的所述預應力加固單元中的所述第一固定塊上的智能控制裝置通過左端結構連接線與左端組的所述預應力加固單元中的所述第一固定塊上的智能控制裝置電連接，中間組的所述預應力加固單元中的所述第一固定塊上的智能控制裝置通過右端結構連接線與右端組的所述預應力加固單元中的所述第一固定塊上的智能控制裝置電連接。

16、與現有技術相比，本發明的有益技術效果：

17、本發明的控制芯片接收來自應變采集模塊的應變數據和溫控模塊的溫度數據，根據預設的控制邏輯，控制繼電模塊對形狀記憶合金進行通電加熱，使其產生形狀記憶效應，施加預應力以固定和加固玻璃鋼板。通過智能終端，用戶可以實時查看系統的運行狀態和加固效果，并進行遠程控制和調整，提高施工的智能化和靈活性。

18、本發明通過控制芯片和智能終端的無線連接，實現了對加固過程的智能化控制和遠程管理，提高了施工效率和靈活性，減少了現場施工人員的工作量和施工時間。

19、本發明適用于弧形橋梁、隧道等復雜結構的加固與修復，能夠有效增強結構的強度和耐久性，具有廣泛的應用前景，為結構加固領域提供了一種新的解決方案。

技術特征：

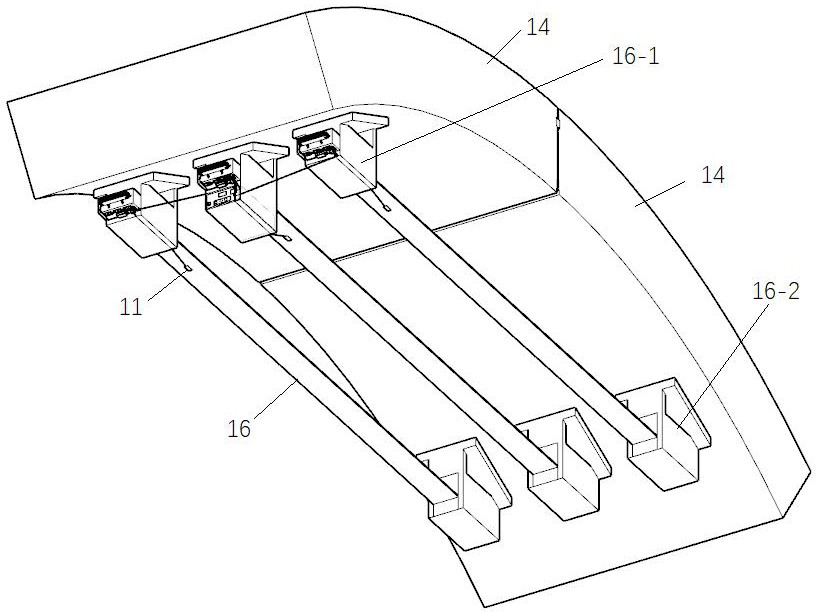

1.一種基于形狀記憶合金的智能管片預應力加固系統，其特征在于：包括三組并排設置的預應力加固單元，每組所述預應力加固單元均包括玻璃鋼板（16），所述玻璃鋼板（16）的兩端分別安裝有第一固定塊（16-1）和第二固定塊（16-2），所述第一固定塊（16-1）和第二固定塊（16-2）分別安裝在兩相鄰設置的管片（14）上；

2.根據權利要求1所述的基于形狀記憶合金的智能管片預應力加固系統，其特征在于：所述夾緊裝置包括上夾片（1）、下夾片（3）和連接夾片（15）；

3.根據權利要求2所述的基于形狀記憶合金的智能管片預應力加固系統，其特征在于，所述智能控制裝置包括：控制芯片（5）、應變采集模塊（7）、繼電模塊（13）和溫控模塊（6），所述控制芯片（5）分別和所述應變采集模塊（7）、所述繼電模塊（13）、所述溫控模塊（6）電連接，所述電源（12）分別為所述控制芯片（5）、所述應變采集模塊（7）、所述繼電模塊（13）、所述溫控模塊（6）供電。

4.根據權利要求3所述的基于形狀記憶合金的智能管片預應力加固系統，其特征在于：所述控制芯片（5）與智能終端無線連接，所述智能終端包括手機和/或電腦。

5.根據權利要求3所述的基于形狀記憶合金的智能管片預應力加固系統，其特征在于：所述應變采集模塊（7）與應變片（11）電連接，所述應變片（11）設置有多個且均布在所述玻璃鋼板（16）上。

6.根據權利要求3所述的基于形狀記憶合金的智能管片預應力加固系統，其特征在于：所述繼電模塊（13）包括多個繼電器，每個所述繼電器分別和一塊所述形狀記憶合金（2）電連接，以便實現對不同的形狀記憶合金（2）的獨立通電加熱控制；所述繼電器通過繼電連接線（9）和所述形狀記憶合金（2）電連接。

7.根據權利要求3所述的基于形狀記憶合金的智能管片預應力加固系統，其特征在于：所述溫控模塊（6）通過形狀記憶合金加熱連接導線（4）與所述形狀記憶合金（2）電連接，所述溫控模塊（6）用于實時監測所述形狀記憶合金（2）的溫度，并將溫度反饋至所述控制芯片（5）。

8.根據權利要求1所述的基于形狀記憶合金的智能管片預應力加固系統，其特征在于：所述電源（12）與過載保護器電連接，所述電源（12）通過所述過載保護器為所述智能控制裝置供電。

9.根據權利要求1所述的基于形狀記憶合金的智能管片預應力加固系統，其特征在于：中間組的所述預應力加固單元中的所述第一固定塊（16-1）上的智能控制裝置通過左端結構連接線（8）與左端組的所述預應力加固單元中的所述第一固定塊（16-1）上的智能控制裝置電連接，中間組的所述預應力加固單元中的所述第一固定塊（16-1）上的智能控制裝置通過右端結構連接線（10）與右端組的所述預應力加固單元中的所述第一固定塊（16-1）上的智能控制裝置電連接。

技術總結
本發明公開了一種基于形狀記憶合金的智能管片預應力加固系統，涉及結構加固領域，包括三組并排設置的預應力加固單元，每組預應力加固單元均包括玻璃鋼板，玻璃鋼板的兩端分別安裝有第一固定塊和第二固定塊，第一固定塊和第二固定塊分別安裝在兩相鄰設置的管片上；第一固定塊上設置有夾緊裝置和智能控制裝置，玻璃鋼板夾固在夾緊裝置上，夾緊裝置和智能控制裝置電連接；三組并排設置的預應力加固單元中的中間組的預應力加固單元中的第一固定塊上安裝有為智能控制裝置供電的電源。本發明適用于弧形橋梁、隧道等復雜結構的加固與修復，能夠有效增強結構的強度和耐久性，具有廣泛的應用前景，為結構加固領域提供了一種新的解決方案。

技術研發人員：張偉,石曉玉
受保護的技術使用者：福建理工大學
技術研發日：
技術公布日：2025/4/28
