已知用于通過使家具部件的運動減弱或制動來影響家具部件的運動的裝置。這里利用了用于減弱家具部件之間的相對運動的阻尼裝置，藉此意圖是在家具部件被關閉時避免不希望有的砰擊或碰撞聲和類似于沖擊的加載。在家具的零件中，為了家具部件的可移動導向，例如使用了具有用于例如抽屜的線性家具部件運動的可伸縮地移位的軌道的單向伸出或完全伸出機構，或為了諸如門或百葉窗的家具部件的樞轉運動設置了鉸鏈裝置。

技術實現要素：

本發明的一個目的是提供在引言中提到的類型的裝置和家具，在所述裝置和家具的情況下可以有利地影響家具部件之間的運動以提供阻尼作用。特別地，目的在于提供一種裝置，其具有盡可能簡單明了的設計并且具有適合特定情形的功能。

此目的通過獨立權利要求來實現。

從屬權利要求涉及本發明的有利擴展方案。

在第一實例中，本發明從一種用于影響家具的第一家具部件的運動的裝置入手，所述第一家具部件可相對于所述家具的第二家具部件運動，所述家具具有用于阻尼所述第一家具部件與所述第二家具部件之間的相對運動的阻尼裝置。本發明尤其涉及一種家具部件阻尼裝置。

本發明的核心在于以下事實：阻尼裝置由單個阻尼構件組成，所述阻尼構件包括帶殼體的容器，通過殼體封裝的阻尼流體容納在所述容器中，其中殼體的一部分由可彈性變形的材料形成。彈性活動殼體部分用于觸發阻尼作用，其原因在于，對于阻尼操作而言，彈性殼體部分承受可歸因于可關于彼此運動的家具部件的相對運動的力。從外部作用在彈性殼體部分上的壓縮力引起彈性殼體部分彈性地屈服并且因此引起容器的殼體變形。這又與封裝在容器中的阻尼介質的流動相關，因為阻尼流體在它是液體的情況下是不可壓縮的，其自行適應殼體的改變的形狀。容器有利地特別是至少或多或少充滿阻尼流體。取決于阻尼流體的類型，阻尼流體的流動或阻尼流體的粘度引起對彈性殼體部分的變形或對從外部作用在彈性殼體上的力的阻力，藉此阻尼有關的一個或多個家具部件的相對運動。

彈性殼體部分尤其關于阻尼流體的流通密封，并且包括嵌入其內的例如薄膜狀或隔膜狀的壁，例如可具有增強材料如機織物的橡膠殼或塑料殼。

根據本發明的阻尼裝置有利地直觀生產并且具有緊湊結構。阻尼裝置尤其僅由阻尼構件本身形成。

與不具有任何阻尼裝置的家具部件的布置結構相比，這里有利的是，為了建立阻尼作用，僅需在家具部件的適當位置處設置阻尼構件。該阻尼作用可有利地以靈活方式或可選地在完成的家具部件或完全組裝好并且功能完備的——特別還是預置(in retrospect)的——家具上不需要任何進一步的或其它措施的情況下在任何時間實現。

因此，阻尼構件可附接在任何合適的位置，其中該位置的特征尤其在于在達到家具部件的關閉位置或打開位置之前部件朝向彼此和彼此背離地運動，并且該位置取決于待被阻尼的家具部件的運動。

此類位置例如存在于基礎家具結構的前部上，待被阻尼的家具部件將撞靠在所述前部上，或所述家具部件將朝所述前部運動，以便達到關閉狀態。用于附接阻尼構件的適當位置還規則地存在于導向裝置——如單向伸出或完全伸出機構或鉸鏈裝置——的區域中。

可經由殼體的幾何形狀和/或通過阻尼流體的特性來設定或預先確定阻尼構件的期望阻尼特性。

阻尼流體有利地是膨脹性介質。該膨脹性介質特別是膨脹性流體或膨脹性液體，例如淀粉渣或也稱為“橡皮泥”的基于硅樹脂的捏合材料。膨脹性介質是非牛頓流體，并且該膨脹性介質的特征為呈現為剪應力或剪切力隨著時間的大幅變化的較高粘度。膨脹性介質也可稱為剪切增稠或剪切硬化介質。

粘度的增加由流體的結構變化導致，這確保在比較高的剪切率下，各個流體粒子以更明顯的程度彼此相互作用(例如互鎖)，并且因此不容易滑過彼此。

膨脹性介質的粘度隨著剪切率而增大，并且在恒定剪切率的情況下不依賴于時間。

如果剪應力τ作為剪切率的函數給出，則具有膨脹性的液體的特征通常在于符合的流動定律并且流動指數n＞1。

膨脹性介質有利地實現了智能阻尼特性。在待被阻尼的家具部件快速關閉的情況下，與較慢地關閉的家具部件相比，所提供的阻尼作用更大或——由于阻尼流體的膨脹性而——最大，這引起殼體中的膨脹性介質的較低剪切率。這是因為膨脹性介質的較低粘度這里意味著家具部件將在不顯著減速的情況下、或在或多或少不具有任何進一步的制動的情況下達到其關閉位置。這是有利的，因為低關閉速度也排除了對任何顯著阻尼的需求，因此家具部件可有利地在不受阻尼構件的任何有關阻尼作用妨礙的情況下盡可能迅速地進入其關閉位置。相反，在家具部件的高關閉速度的情況下，膨脹性介質呈現為其將變稠或變硬，并且這會引起更大的阻尼作用，這同樣是有利的。

還有利的是容器的整個殼體都由彈性材料組成。整個殼體有利地例如以內部充填有阻尼流體或膨脹性流體的中空橡膠球的方式由尤其連續或單片彈性材料形成。

作為替代，容器的殼體有利地具有由至少基本上剛性的材料制成的殼體部分。殼體因此包括由可彈性變形的材料制成的殼體部分和由剛性或硬材料制成的殼體部分。剛性殼體部分使得阻尼構件可以例如以更容易或改進的方式附接在所述家具或導向單元的附接位置。

還有利的是提供可用以將阻尼構件附接在家具部件上的附接裝置。特別地，阻尼構件可通過粘附性結合裝置與附接位置粘附性地結合。

更有利的是提供用于將殼體的由可彈性變形的材料制成的部分恢復為起始形狀的恢復裝置。起始形狀是殼體的彈性部分在它未承受來自外部的加載的狀態下、或在待被阻尼的家具部件于關閉時的關閉狀態下未由配合部施壓接觸的情況下所呈現的形狀。

恢復裝置有利地包括彈簧裝置。該彈簧裝置例如借助于預加應力的螺旋彈簧提供彈簧力，并且因此當沒有其它更高的反向力從外部作用在彈性殼體部分上時，該彈簧力可將彈性殼體部分恢復至起始形狀。尤其在家具部件的打開狀態下或在阻尼裝置不起作用或沒有配合部從外部對彈性殼體部分施加壓力時情況就是這樣的，而在阻尼狀態下則是相反情況。只要家具部件保持關閉彈簧裝置就保持對家具部件不起作用并且彈性殼體部分保持被推入時情況也是這樣。

恢復裝置也可通過彈性殼體部分的彈性性能提供。

本發明的主題的一個有利變型的特征在于，殼體部分的至少一個區域由具有突起、特別是凸面狀的外部形狀的可彈性變形的材料形成。這里的要素在于，凸面可提供殼體的向外突出的形狀。容器的殼體的向外彎曲的外部形狀可理解為是彈性殼體部分在其待被阻尼或制動的部分未處于來自外部的加壓接觸時的起始形狀或外部形狀。凸面狀的殼體部分可例如以均勻漸進的方式或例如以起伏方式或以另一種輪廓形成在彈性殼體部分的整個外表面上。凸面狀的殼體部分可尤其相當于球體的一部分，例如，其可呈半球形或與半球形有些接近，例如呈位于表面上且由于表面現象而不散開的液滴的形式。彎曲或突出的形狀能可靠地建立彈性殼體部分在阻尼操作期間與匹配部的接觸，并且因此彈性殼體部分的變形引起阻尼流體的流動，該流動通過殼體的突出或凸面狀的外部形狀變得越來越平坦而被促進。

本發明還涉及一種用于引導家具的第一家具部件相對于第二家具部件的運動的裝置，該裝置包括具有鉸鏈杯、鉸鏈部以及作用在鉸鏈杯與鉸鏈部之間并且鉸接在鉸鏈杯和鉸鏈部上的鉸鏈桿的鉸鏈裝置，其中鉸鏈杯能附接在一個家具部件上并且鉸鏈部可附接在另一個家具部件上，并且因此，當家具部件相對于彼此運動時，鉸鏈桿能圍繞鉸鏈裝置的鉸鏈銷而相對于鉸鏈杯樞轉。特別地，在鉸鏈杯與鉸鏈部之間存在兩個作用相同、尤其是兩個相同的鉸鏈桿。

移動導向裝置的重要方面在于鉸鏈裝置具有如上所述的裝置，并且因此第一和第二家具部件之間的相對運動由于鉸鏈桿的樞轉運動而被阻尼。鉸鏈桿作用在鉸鏈杯與鉸鏈部之間并且尤其在各端部處鉸接在鉸鏈杯和鉸鏈部上。在家具部件的相對運動期間，鉸鏈桿執行圍繞屬于鉸鏈杯上的樞軸接頭的鉸鏈銷的樞轉運動。因此，鉸鏈桿改變其相對于鉸鏈裝置的各部分和/或鉸鏈部和鉸鏈杯的位置或取向。本發明利用了這種關系，具有阻尼構件的裝置安置在鉸鏈裝置的適當位置處，并且因此尤其鉸鏈桿與阻尼構件的相互作用在家具部件被關閉時引起阻尼。

有利的是阻尼構件布置在鉸鏈杯的區域中。當可通過鉸鏈裝置運動的家具部件達到關閉狀態時，鉸鏈桿達到鉸鏈杯上的端部位置。因此阻尼構件可以以與鉸鏈桿的位置配合的方式定位，并且因此，在可通過鉸鏈樞轉的家具部件到達其關閉位置之前，鉸鏈桿與緊固在鉸鏈杯上的阻尼構件的彈性殼體部分加壓靠接。結果，阻尼構件的彈性殼體部分變形并且家具部件的運動由于封裝在阻尼構件的容器中的膨脹性介質或阻尼介質的相應高的剪切率而被阻尼。

尤其有利的是，阻尼構件在鉸鏈杯的凹進區域中，例如附接在鉸鏈杯的底板或與所述底板成一定角度突出的鉸鏈杯壁上。這是因為，這里，阻尼構件由鉸鏈桿以特別有利的方式夾住并且阻尼構件的彈性殼體部分因此變形。此外，在鉸鏈杯中回縮的阻尼構件較不明顯或較不突出。

阻尼構件優選位于鉸鏈杯的中央凹進區域中。這里，鉸鏈杯的底板提供用于阻尼構件的有利附接的自由和平坦的表面。

此外，有利的是在鉸鏈杯的凹進區域中設置有多個阻尼構件。特別地，在鉸鏈杯和鉸鏈杯的凹部的相對位置處存在兩個阻尼構件。有利的是，家具的鉸鏈裝置中通常存在兩個鉸鏈桿，并且因此每個鉸鏈桿都可被分配一個阻尼構件。

本發明還涉及家具，該家具具有可相對于該家具的第二家具部件運動的第一家具部件。根據上述實施例中的一個實施例的裝置是根據本發明進行設置的。特別地，對于具有門或百葉窗的家具有利的是，所述門或百葉窗容納在家具的基礎結構中，使得所述門或百葉窗可由如上所述的鉸鏈裝置樞轉。

替換地或附加地，可以在該家具上設置根據本發明的裝置，該裝置具有位于家具或活動家具部件或該家具的基礎結構的一側的阻尼構件。阻尼構件尤其例如存在于基礎結構側壁的前窄端側或活動家具部件如家具門的內側的位置處，在活動家具部件的關閉狀態下，該阻尼構件定位成與基礎結構側壁的前窄端側相對。這意味著，在達到關閉狀態之前，阻尼構件的彈性殼體部分——所述殼體部分以突出狀態存在——變形，該變形憑借殼體部分被夾持在基礎結構側壁的端側與活動家具部件的內側之間而發生，這使得至少在家具部件被比較快速地關閉時可以實現阻尼作用。

特別有利的是，阻尼構件以至少部分回縮的狀態布置在相對于第一或第二家具部件的平坦外側面凹進的區域內，其中彈性殼體部分的至少一部分突出超過凹進區域的開口。

該凹進區域可例如借助于由鉆孔形成的盲孔而事先形成或在適當的情況下預置在基礎結構側壁的端側或活動家具部件的內側上。

阻尼構件可例如粘附性地結合在凹部中，其中彈性殼體部分突出超過盲孔的外周。

因此，當家具部件相對于基礎家具結構關閉時，彈性殼體部分可以與另一家具部件接觸，其中阻尼介質進行流動并且因此發生阻尼。

附圖說明

將參考各種高度示意性地示出的示例性實施例來更詳細地解釋本發明的更多特征和優點。具體地：

圖1和2示出穿過根據本發明的裝置的截面圖，所述裝置處于它附接在部分地示出的家具上的狀態，示出了兩種不同的操作狀態，

圖3和4示出根據本發明的又一個裝置，這次該裝置具有鉸鏈裝置，當從側面且部分在截面中看去時，示出了兩種不同操作狀態，

圖5和6示出具有鉸鏈裝置的根據本發明的裝置的鉸鏈杯的根據本發明的改型，當在側視圖中且部分在截面中看去時，示出了兩種不同操作狀態，以及

圖7和8在根據圖5和6的鉸鏈杯的一個變型中從上方示出根據本發明的裝置的鉸鏈杯。

具體實施方式

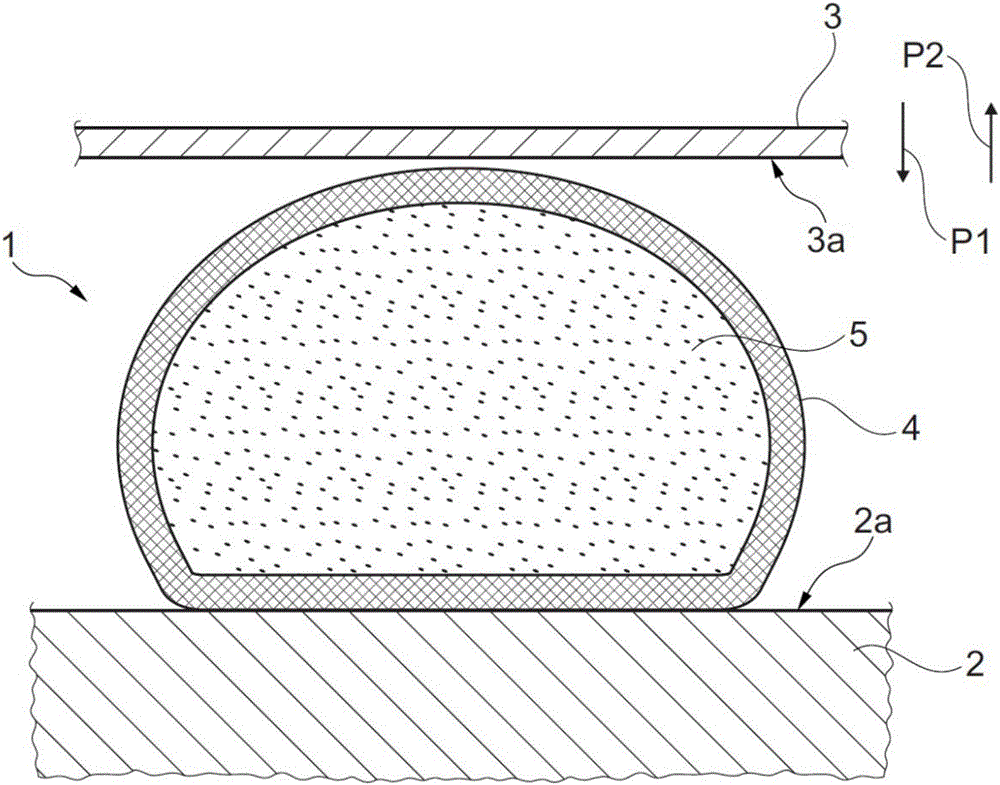

圖1以大幅放大的比例示出部分示出的家具上的根據本發明的家具部件阻尼裝置，該家具部件阻尼裝置呈門緩沖器1的形式設計。門緩沖器1固定——例如粘附性地結合——在家具的基礎結構的壁2的前端側的平坦外側面2a上。同樣僅以前部示出的可樞轉門3也附接在該家具上。門3可經由例如兩個鉸鏈裝置而在基礎家具結構上朝與箭頭P1一致的關閉方向和與箭頭P2一致的相反的打開方向樞轉。門緩沖器1設置用于在達到門3相對于壁2的關閉位置之前的最后的移動區段上阻尼或制動門3的關閉運動。

門緩沖器1包括殼體4，其完全或一體地由比較薄的、可彈性變形的材料如橡膠材料組成。殼體4以密封方式封裝門緩沖器1的內容積，所述容積由膨脹性流體或膨脹性介質5完全填充。膨脹性介質5構成智能阻尼流體。由于殼體4承受來自外部的力，殼體4的相關部分變形，并且因此殼體5的形狀變換不可避免地引起膨脹性介質5進行流動，該流動引起膨脹性介質5的剪切并且因此在比較高的剪切水平的情況下引起粘度的增大。

門緩沖器1在這樣的位置處附接在壁2的端側面上：即，在門3關閉或樞轉到基礎結構上的狀態下，該位置與門3的內側面3a上的位置相對。

圖1示出了門緩沖器1被附接但未承受來自外部的載荷且不與門3的內側面3a進行任何接觸的開始狀態。根據圖1，門3沿方向P1朝向門緩沖器1樞轉，其中在剛要到達門3的關閉位置之前，門3位于該家具上并且內側面3a與門緩沖器1稍微間隔開。

在剛要到達門3在家具上的關閉狀態之前，內側面3a與門緩沖器1接觸。

圖2示出門3在家具上的關閉狀態，或門3相對于壁2處于靠置狀態。這里，門緩沖器1憑借門3的內側面3a壓靠在門緩沖器1的彈性殼體4上而改變形狀。

根據門3與殼體4接觸的該速度，隨著殼體變形，發生膨脹性介質5的流動或剪切。門緩沖器1的緩沖作用根據介質5的剪切率形成。在膨脹性介質的剪切率提高的情況下，當門3例如更緩慢地關閉并且殼體4因此更緩慢地變形時，膨脹性介質5具有比在低剪切率的情況下更高的粘度。

取決于具體情形或膨脹性介質的粘度，在門3相對于與門緩沖器1接觸的壁2的最后關閉運動范圍內，門3的關閉運動被反向力抵消，并且因此實現門的阻尼或制動。這在門3在圖1和2所示的狀態之間沿方向P1的連續關閉運動期間發生。

如果門3從關閉狀態再次沿方向P2打開，其中殼體4被壓平，則根據圖2，被壓縮的殼體4的固有預應力使殼體4從壓縮或扁平狀態再次恢復為根據圖1示出的起始狀態，并且因此在下一次關閉操作期間，門3在其被關閉時可以被再次阻尼，如上所述。

圖3和4示出用于引導家具的第一家具部件相對于第二家具部件的運動的根據本發明的裝置，該裝置包括具有鉸鏈杯7和鉸鏈部8的鉸鏈裝置6，其中兩個同樣的鉸鏈桿9、10作用在鉸鏈杯7與鉸鏈部8之間。這里鉸鏈杯7附接在第一家具部件例如門T上，該第一家具部件在家具上設置成使得其可經由鉸鏈裝置6樞轉。鉸鏈部8可附接在家具的基礎結構上或基礎家具結構的側壁的內側面上。通常存在兩個或更多個鉸鏈裝置6，所述兩個或更多個鉸鏈裝置作動以移動家具上經由鉸鏈裝置6布置的門。

鉸鏈裝置6具有由單個阻尼構件11形成的阻尼裝置。阻尼構件11的起始形狀在圖3中示出，其中阻尼部11居中地容納在鉸鏈杯7的凹進區域中，該凹進區域與將鉸鏈桿9、10鉸接在鉸鏈杯7上的第一鉸鏈銷S1稍微間隔開。鉸鏈桿9、10還經由又一個第二鉸鏈銷S2以鉸接方式緊固在鉸鏈部8上。阻尼部11包括由彈性材料——例如塑料或橡膠隔膜——制成的殼體12，殼體12借助于所述彈性材料封閉充填有膨脹性介質13的容積。在根據圖3的起始位置，殼體12從鉸鏈杯7的底板7a呈圓錐形狀向上突出。如果然后在以虛線示出的門T的樞轉運動期間殼體12沿關閉方向按照箭頭P3運動，則鉸鏈桿9、10同時并以相同方式與殼體12的外側面接觸并且將其壓縮，并且因此發生膨脹性介質13的流動，因此，粘度增大并且因此門T相對于基礎家具結構的樞轉運動被相應地阻尼。

如果門T再次樞轉離開根據圖4的位置到達打開位置，則殼體12的固有彈性使得恢復根據圖3的殼體12的外部形狀。

圖5和6示出圖3和4的替換布置結構，其中阻尼構件14位于具有相關的鉸鏈桿和鉸鏈部的鉸鏈裝置(未更詳細地示出)的鉸鏈杯15中。阻尼構件14具有殼體16，該殼體16與彈性套筒17相似并且膨脹性介質13容納在該殼體16中。為了確保彈性套筒17可從在阻尼操作結束時實現的根據圖6的壓入或壓縮形狀可靠地恢復為根據圖5的起始形狀，彈性套筒17被設計為與彈簧元件18或螺旋彈簧相互作用。相應地，圖5在截面中示出彈性套筒17和作用在其一部分17a上的彈簧元件18的起始位置，其中彈性套筒17通過彈性套筒17的所述部分17a承受被施加了預應力的彈簧元件18的壓力而向上呈凸面狀地突出高度H1。

如果然后在關閉操作期間，可通過鉸鏈裝置移動的門的運動憑借鉸鏈桿與彈性套筒的又一(向上)突出的部分17b接觸而被阻尼，則彈性套筒在一定程度上克服/遭受彈簧元件18的彈力而被壓縮。部分17b這里具有比高度H1更低的高度H2。彈簧或彈簧元件18這里在一定程度上縮短或被壓縮，如圖6所示。

如果待被阻尼的家具部件或門通過鉸鏈裝置再次打開，則鉸鏈桿與彈性套筒的部分17b之間的接觸消除，并且因此壓縮的彈簧元件18迫壓在部分17a上，使得再次實現根據圖5的殼體16或彈性套筒17的凸面狀、抬高的外部形狀。

彈簧元件18被協調成使得在彈簧元件18的壓縮狀態下，加壓桿保留在彈性套筒17上并且彈性套筒17的形狀不變。

圖7和8示出了與圖5和6所示實施例類似的根據本發明的裝置的一個替換實施例。

代替居中地布置在根據圖5和6的鉸鏈杯15的凹部中的阻尼構件14，在鉸鏈杯19的凹進區域中分別橫向地設置具有彈性殼體并且容納膨脹性介質13的相同的阻尼構件20和21。各阻尼構件20、21存在于鉸鏈杯19的一側并且可與鉸鏈裝置的相應鉸鏈桿(未示出)相互作用。相應地，圖7示出處于彈性殼體部分26和27橫向地突出的起始位置的阻尼部20和21，其中各阻尼部20和21具有為其設置的相關的彈簧元件22和23。相應的彈簧元件22、23以與圖5和6的彈簧元件18功能相當的方式作用在阻尼部20和21的殼體的相應彈性套筒24、25的一部分上。

附圖標記列表：

1 門緩沖器

2 壁

2a 外側面

3 門

3a 內側面

4 殼體

5 介質

6 鉸鏈裝置

7 鉸鏈杯

7a 底板

8 鉸鏈部

9 鉸鏈桿

10 鉸鏈桿

11 阻尼構件

12 殼體

13 介質

14 阻尼構件

15 鉸鏈杯

16 殼體

17 套筒

17a 部分

17b 部分

18 彈簧元件

19 鉸鏈杯

20 阻尼構件

21 阻尼構件

22 彈簧元件

23 彈簧元件

24 套筒

25 套筒

26 殼體部分

27 殼體部分
