本發明涉及工業懸臂領域，特別是涉及一種回轉伸縮的工業懸臂。

背景技術：

隨著智能化制造技術的發展，控制箱體和工業懸臂在工業生產線中的應用越來越廣泛。控制箱體通常安裝在連續彎曲的工業懸臂末端，方便操作者進行移動操作，靈活性好。

工業懸臂的另一端通常安裝在墻體或者設備上，方便工業懸臂的搖擺。部分工業懸臂由數節懸臂曲折連接而成，每節懸臂的長度是固定的，難以在安裝時或者使用過程中進行長度的快速調節，需要改進。

技術實現要素：

本發明主要解決的技術問題是提供一種回轉伸縮的工業懸臂，提升工業懸臂的回轉和長度調節便利性。

為解決上述技術問題，本發明采用的一個技術方案是：提供一種回轉伸縮的工業懸臂，包括：第一直管和第二直管，所述第一直管位于第二直管的上方，所述第一直管端部設置有第一接頭，所述第二直管上套設有位于第一接頭下方的第二接頭，所述第一接頭與第二接頭之間設置有回轉臺相連接，所述第二接頭內設置有一排位于第二直管底部的滾輪，所述滾輪的數量至少為3只。

在本發明一個較佳實施例中，所述第二直管末端設置有一塊向下延伸的擋板。

在本發明一個較佳實施例中，所述擋板與第二直管末端采用螺栓相連接。

在本發明一個較佳實施例中，所述第一直管和第二直管分別為方管。

在本發明一個較佳實施例中，所述第一接頭和第二接頭分別與回轉臺的兩端焊接相連。

本發明的有益效果是：本發明指出的一種回轉伸縮的工業懸臂，利用滾輪支撐第二直管在第二接頭內的伸縮滑動，調節第一直管和第二直管的總長度，回轉臺的轉動靈活，使得第一直管和第二直管之間的相對轉動調節更加方便，使用更加便利。

附圖說明

為了更清楚地說明本發明實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其它的附圖，其中：

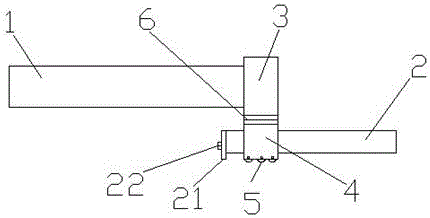

圖1是本發明一種回轉伸縮的工業懸臂一較佳實施例的結構示意圖。

具體實施方式

下面將對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅是本發明的一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其它實施例，都屬于本發明保護的范圍。

請參閱圖1，本發明實施例包括：

一種回轉伸縮的工業懸臂，包括：第一直管1和第二直管2，所述第一直管1位于第二直管2的上方，所述第一直管1和第二直管2分別為方管，方管的結構牢固，抗彎效果好。

所述第一直管1端部設置有第一接頭3，所述第二直管2上套設有位于第一接頭3下方的第二接頭4，所述第一接頭3與第二接頭4之間設置有回轉臺6相連接，所述第一接頭3和第二接頭4分別與回轉臺6的兩端焊接相連，第一接頭3和第二接頭4在回轉臺6的作用下，可以靈活轉動。

所述第二接頭4內設置有一排位于第二直管2底部的滾輪5，所述滾輪5的數量至少為3只，滾輪5的滾動支撐第二直管2在第二接頭4內的伸縮，減少摩擦和噪音，提升長度調節的靈活性和穩定性。

所述第二直管2末端設置有一塊向下延伸的擋板21，擋板21的面積大，長度調節時，避免第二直管2向前滑動而從第二接頭4中脫出，提升長度調節的安全性。

所述擋板21與第二直管2末端采用螺栓22相連接，安裝和拆卸比較方便，有利于第二直管2的安裝和維護。

綜上所述，本發明指出的一種回轉伸縮的工業懸臂，長度的調節方便，回轉靈活，適用范圍廣泛。

以上所述僅為本發明的實施例，并非因此限制本發明的專利范圍，凡是利用本發明說明書內容所作的等效結構或等效流程變換，或直接或間接運用在其它相關的技術領域，均同理包括在本發明的專利保護范圍內。
