本發明涉及一種退套夾具，具體涉及一種帶引導裝置的退套夾具。

背景技術：

各類產品所有過盈(或過渡)配合的組合件的裝配壓套和分解退套的加工，機械制造領域中軸承類、各種材料的套(件)類等組合件的裝配壓套和分解退套的加工。

本發明以一種擺錘組件為例，如圖1所示，該擺錘組件包括擺錘本體1、支架2、后座3及軸承4，要將擺錘本體1與支架2分解時必須先退出軸承4，由于軸承4為過盈配合，固必須施加外力，傳統的方法手拿榔頭直接敲擊，由于手作用力的方向不易掌控、自由擺動性大，且需要多次敲擊，導致支架孔部劃傷和孔變橢，實際造成該擺錘組件幾乎100％報廢，全部重換新件，不但影響了該型產品的修理質量和修理節點，而且大大提高了修理成本。

針對上述不足，需要設計和開發一種帶引導裝置的退套夾具，能夠補足上述各個缺點。

技術實現要素：

為了解決上述存在的問題，本發明提供一種帶引導裝置的退套夾具。

本發明是通過以下技術方案實現：

一種帶引導裝置的退套夾具，包括夾具本體，所述夾具本體包括安裝座及與安裝座連接并沿豎直方向設置分解裝置；所述安裝座包括底座、垂直底座設置的背板及固定在背板上端的平板；所述底座內部嵌套配合一中軸線沿豎直方向設置的調整支承；所述背板上具有定位孔及固定孔；所述分解裝置與調整支承同軸設置，主要包括由上至下依次設置的分解心棒、分解壓頭及支承板；所述分解心棒沿豎直方向插接配合在平板內，下端嵌套配合在分解壓頭上端，所述分解壓頭下端與支承板上端嵌套配合。

優選的，所述固定孔內嵌套配合一心軸，所述心軸端部還嵌套設置一呈N型的壓板及鎖緊螺母。

優選的，所述平板上端設置有嵌套配合在分解心棒外部的襯套。

優選的，所述支承板沿水平方向的截面呈半圓形的弧形結構。

與現有的技術相比，本發明的有益效果是：

(1)該發明用于將擺錘組件的擺錘本體與支架進行分離，分離時必須先退出軸承，因此通過分解心棒的設計保證分離時最夠的引導性，整體結構定位穩定、安全可靠，操作性強，不會發生劃傷零件報廢現象，較好的保證了產品質量和生產節點，大大節約了修理成本，能夠取得較好的經濟效益。

(2)本發明中設置有調整支承，用于工作時支撐擺錘本體，避免退軸承時帶動擺錘本體往下運動與支架接觸使支架壓傷和受力變形，因此必須頂住擺錘小外圓支承面(端面)，限制退軸承時擺錘本體往下運動。

(3)固定孔內嵌套配合一心軸，心軸端部還嵌套設置一呈N型的壓板及鎖緊螺母，用于將擺錘組件固定在背板上并鎖緊，有效保證結構設計的合理性。

(4)平板上端設置有嵌套配合在分解心棒外部的襯套，進一步保證結構的穩固性。

(5)支承板沿水平方向的截面呈半圓形的弧形結構，符合正常工作時的設計，保證結構設計的合理性。

附圖說明

圖1是擺錘組件的結構示意圖；

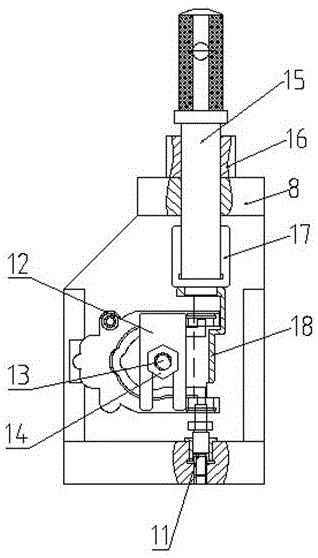

圖2是本發明的結構示意圖；

圖3是本發明所述安裝座的結構示意圖。

圖中：1、擺錘本體，2、支架，3、后座，4、軸承，5、支撐面，6、底座，7、背板，8、平板，9、定位孔，10、固定孔，11、調整支承，12、壓板，13、心軸，14、鎖緊螺母，15、分解心棒，16、襯套，17、分解壓頭，18、支承板。

具體實施方式

下面結合附圖與具體實施方式對本發明作進一步詳細描述：

如圖2、圖3所示，一種帶引導裝置的退套夾具，包括夾具本體，該夾具本體包括安裝座及與安裝座連接并沿豎直方向設置分解裝置；安裝座包括底座6、垂直底座6設置的背板7及固定在背板7上端的平板8；底座6內部嵌套配合一中軸線沿豎直方向設置的調整支承11；背板7上具有定位孔9及固定孔10，固定孔10內嵌套配合一心軸13，心軸13端部還嵌套設置一呈N型的壓板12及鎖緊螺母14；分解裝置與調整支承11同軸設置，主要包括由上至下依次設置的分解心棒15、分解壓頭17及支承板18；分解心棒15沿豎直方向插接配合在平板8內，處在平板8上端的部分外部嵌套設置有襯套16，下端嵌套配合在分解壓頭17上端，分解壓頭17下端與支承板18上端嵌套配合，該支承板18沿水平方向的截面呈半圓形的弧形結構。

工作原理：

工作時，將擺錘組件固定在背板7上，擺錘組件包括擺錘本體1、支架2、后座3及軸承4，此時心軸13貫穿擺錘組件，然后將壓板12插入心軸13壓住擺錘組件，并用鎖緊螺母14進行鎖緊；調節調整支承11，使其上端面頂緊擺錘本體1插入軸承4部位的支撐面5，接著支承板18下端面與軸承4上端面接觸，最后直接將作用力作用在分解心棒15上端，敲擊使軸承4脫離即可。

以上顯示和描述了本發明的基本原理、主要特征和優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離 本發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內。本發明要求保護范圍由所附的權利要求書及其等效物界定。
