本發明屬于醫用滅菌器領域，具體涉及一種艙體門的安全機構。

背景技術：

目前，滅菌器的艙體門通常通過內置的氣缸帶動升降，但滅菌器的艙體門關閉時，即使有操作人員肢體或滅菌物品出現在關閉側，艙體門也會在氣缸作用下強行關閉，由于缺少防夾、防障礙保護，所以會傷到操作人員或者破壞滅菌器結構，存在著較大的安全隱患。

為了解決上述問題，出現了利用接觸式微動開關或光電傳感器來實現防夾、防障礙的技術。但是仍然存在以下缺點：保護的區域有限，有效性差；容易受滅菌器附近環境的溫度和濕度影響，而誤動作或者完全失效；電子原件在高溫高熱環境壽命短，經常要維護、更換；依賴于滅菌器控制系統，當系統突發故障時，會失效。

技術實現要素：

本發明所要解決的技術問題是，提供一種能實現滅菌器艙體門正常升降的安全機構，以實現艙體門在運動過程中，不會產生導致人體傷害的大的接觸力，也不會在遇到障礙時破壞滅菌器結構。

為解決上述技術問題，本發明采用的技術方案是：一種艙體門的安全機構，包括設置在艙體門上方的安全板、安裝在艙體門內的氣缸的缸體以及安裝在所述缸體頂部的單向閥，所述安全板位于所述單向閥上方，所述艙體門和所述安全板之間設置有彈性元件，所述安全板上安裝有限位板，所述艙體門上安裝有掛鉤，所述掛鉤與所述限位板配合以限定安全板的升降范圍。

此外，本發明還提出如下附屬技術方案。

優選的，所述彈性元件為彈簧。

優選的，所述彈性元件為彈簧片。

優選的，所述艙體門和所述安全板之間設置有兩個彈性元件。

優選的，所述限位板通過定位銷固定安裝在所述安全板上。

優選的，所述安全板上設置有兩塊限位板。

優選的，所述氣缸的活塞桿內設置有進氣通道。

優選的，所述氣缸的活塞桿的下端設置有進氣口。

優選的，所述氣缸的缸體通過螺栓固定連接在所述艙體門上。

優選的，所述艙體門在關閉時，如果所述安全板上方受到阻礙，所述彈性元件會被壓縮，所述安全板相對于所述艙體門向下運動，接觸到所述單向閥，單向閥便開啟泄壓

相比于現有技術，本發明的優點在于：滅菌器的艙體門依靠一支壓縮空氣為動力的氣缸實現升降，利用一個單向閥實現運動安全的保護，并通過設置在安全板上的限位板與設置在艙體門上的掛鉤配合，限定安全板的升降范圍，從而可以防止夾傷或障礙損害。

本發明的艙體門的安全機構為純機械結構，簡單、可靠且不依賴于滅菌器控制系統的工作狀態，所以更加安全、有效。

附圖說明

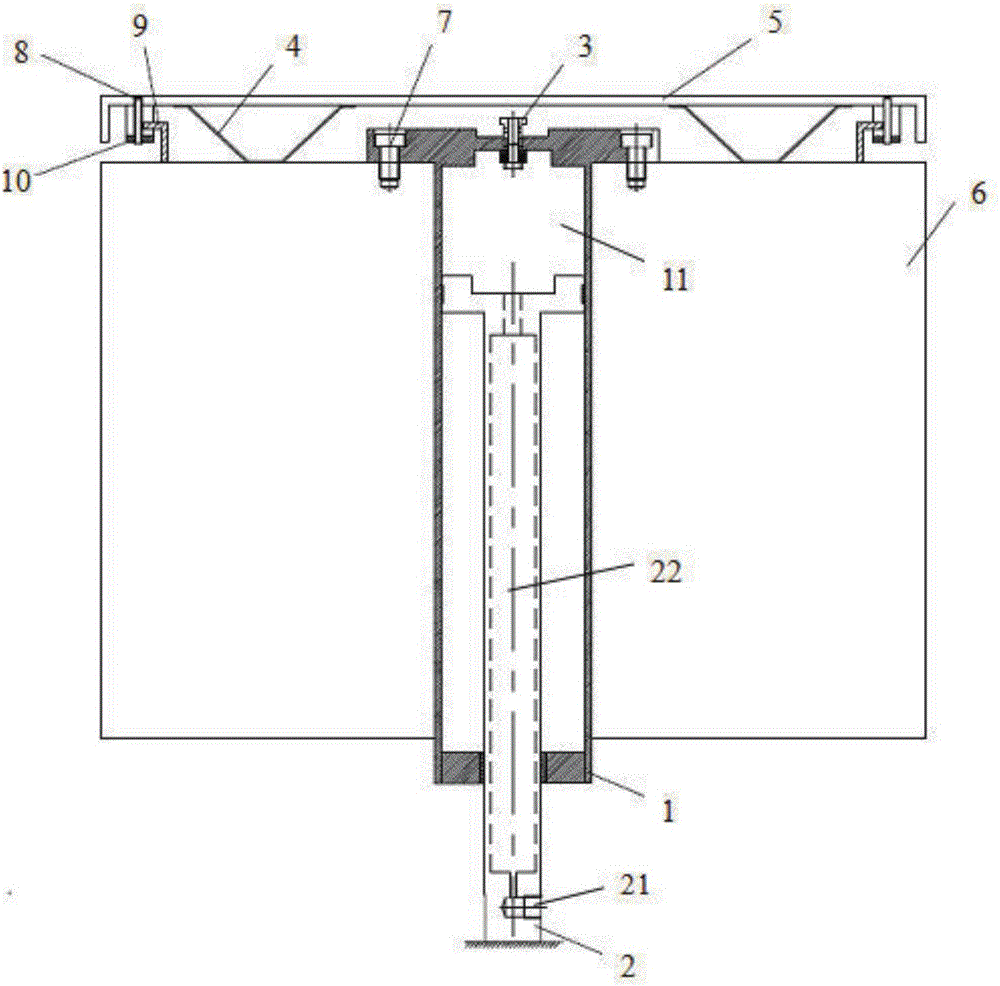

圖1是本發明第一實施例的示意圖。

圖2是本發明第二實施例的示意圖。

其中，

1.缸體 2.活塞桿 21.進氣口 22.進氣通道

3.單向閥 4.彈性元件 5.安全板 6.艙體門

7.螺栓 8.定位銷 9.掛鉤 10.限位板

11.壓力腔

具體實施方式

以下結合較佳實施例及其附圖對本發明技術方案作進一步非限制性的詳細說明。

如圖1、圖2所示，本發明艙體門的安全機構包括安裝在艙體門6內的氣缸的缸體1，固定于支撐面的活塞桿2，氣缸的缸體1套設在活塞桿2上。缸體1的頂部通過螺栓7和艙體門6剛性連接。活塞桿2內設置有進氣通道22，活塞桿2的下端設置有壓縮空氣的進氣口21。

艙體門6上安裝有掛鉤9。優選的，艙體門6上左右對稱安裝有兩個掛鉤9。

艙體門6的上方設置有安全板5，安全板5由固定于艙體門6的彈性元件4支撐。如圖1所示，彈性元件4為彈簧。如圖2所示，彈性元件4也可以為彈簧片。優選的，艙體門6上固定有兩個彈性元件4。當然，彈性元件4也可以設置為一個或兩個以上。

安全板5上安裝有限位板10。優選的，安全板5上左右對稱安裝有兩塊限位板10，且與艙體門6上的兩個掛鉤9分別對應設置。在安全板5安裝好后，兩塊限位板10上各自被壓入定位銷8，用于限制安全板5的左右移動，使其不會脫落。

在缸體1的頂部設置有一個能利用氣壓自動復位的機械單向閥3，正常情況下，單向閥3沒有受到外力作用，一直保持封閉狀態。

本發明的艙體門的安全機構的工作原理如下。

如圖1、圖2所示，當活塞桿2的進氣口21接入穩定(固定壓力和流速)的壓縮空氣后，壓縮空氣會沿著活塞桿2的進氣通道22，到達頂部的氣缸的缸體1和活塞桿2形成的壓力腔11，壓縮空氣便可推動缸體1沿著活塞桿2向上移動。控制壓縮空氣進氣的快慢，便可以控制缸體1移動的速度。由于缸體1的頂部通過螺栓7和艙體門6剛性連接，這樣便實現了利用壓縮空氣舉升起艙體門6。

艙體門6在關閉時，如果安全板5上方受到阻礙，彈性元件4就會被壓縮，安全板5相對于艙體門6向下運動，接觸到單向閥3，單向閥3便開啟泄壓。安全板5受到的阻礙力越大，單向閥3的開啟程度就會越大，直到壓縮空氣的推力、和艙體門6的重力加上安全板5上的阻礙力之和達到新的平衡，使得艙體門6停止運動。

只要合理的選擇彈性元件4的彈性系數，便能控制安全板5受到特定大小(不至于引起夾傷、損害)的阻礙力作用時相對于艙體門6的位移量，從而單向閥3的開啟程度也即泄壓值可控，也即壓縮空氣的推力值可控。這樣，艙體門6的關閉過程就非常安全。

上述的安全機構不但動作可靠，而且有結構簡單，部件成本低，且安裝和拆卸便利的特點，僅從艙體門6的正上方就可全部安裝到位，且不需要多余的機械調整。

本發明的滅菌器的艙體門依靠一支壓縮空氣為動力的氣缸實現升降，利用一個單向閥3實現運動安全的保護，并通過設置在安全板5上的限位板10與設置在艙體門6上的掛鉤9配合，限定安全板5的升降范圍，從而可以防止夾傷或障礙損害。本發明的艙體門的安全機構為純機械結構，簡單、可靠且不依賴于滅菌器控制系統的工作狀態，所以更加安全、有效。

需要指出的是，上述較佳實施例僅為說明本發明的技術構思及特點，其目的在于讓熟悉此項技術的人士能夠了解本發明的內容并據以實施，并不能以此限制本發明的保護范圍。凡根據本發明精神實質所作的等效變化或修飾，都應涵蓋在本發明的保護范圍之內。
