本發明屬于窗的零部件技術領域，涉及一種用于塑料窗的三維可調插軸式合頁。

背景技術：

現有的用于塑料窗的插軸式合頁，在調節窗扇位置的時候必須把窗扇從窗框上卸下才能進行調節，且只能進行一維調節，因此安裝這種插軸式合頁的塑料窗，其窗扇調節不方便，調節方向非常局限。為此，很有必要設計一種用于塑料窗的三維可調插軸式合頁，以解決上述技術問題。

技術實現要素：

本發明的目的是提供一種用于塑料窗的三維可調插軸式合頁，安裝這種三維可調插軸式合頁的塑料窗，其窗扇調節靈活方便，并可實現三維調節。

為了解決上述技術問題，本發明采用的技術方案是：一種用于塑料窗的三維可調插軸式合頁，包括安裝座、連接軸、第一套筒、轉筒、第二套筒和連接座；

所述安裝座固定于窗框上，所述連接軸可移動安裝于所述安裝座上，所述連接軸上套裝有Z軸調節螺釘，該Z軸調節螺釘與所述安裝座螺紋連接，通過所述Z軸調節螺釘使所述連接軸在Z軸方向上移動，所述第一套裝于所述連接軸上；

所述轉筒可轉動套裝于所述連接軸上，所述連接軸內套裝有頂桿，所述連接軸上螺紋連接有Y軸調節螺釘，通過所述Y軸調節螺釘使所述頂桿推動所述轉筒在Y軸方向上移動；

所述連接座固定于窗扇上，所述轉筒可移動安裝于所述連接座上，所述轉筒上套裝有X軸調節螺釘，該X軸調節螺釘與所述連接座螺紋連接，通過所述X軸調節螺釘使所述連接座在X軸方向上移動，所述第二套筒套裝于所述轉筒上。

進一步的，所述頂桿靠近所述Y軸調節螺釘的一端設有斜面，所述Y軸調節螺釘的一端與所述頂桿的斜面配合。

進一步的，所述轉軸上設有第一導向桿，所述安裝座上設有第一導向孔，所述第一導向桿套裝于所述第一導向孔內。

進一步的，所述連接軸上套裝有軸套，該軸套位于所述連接軸與所述轉筒之間。

進一步的，所述轉筒上設有第二導向桿，所述連接座上設有第二導向孔，所述第二導向桿套裝于所述第二導向孔內。

進一步的，所述連接座上可拆卸固定有裝飾蓋。

進一步的，所述安裝座上安裝有墊片，該墊片位于所述連接軸與所述安裝座之間

本發明有益效果：本發明的三維可調插軸式合頁結構簡單，易于安裝，安裝了該三維可調插軸式合頁的塑料窗，不需拆卸窗扇即可對窗扇進行三個維度的調整，調節非常靈活方便。

附圖說明

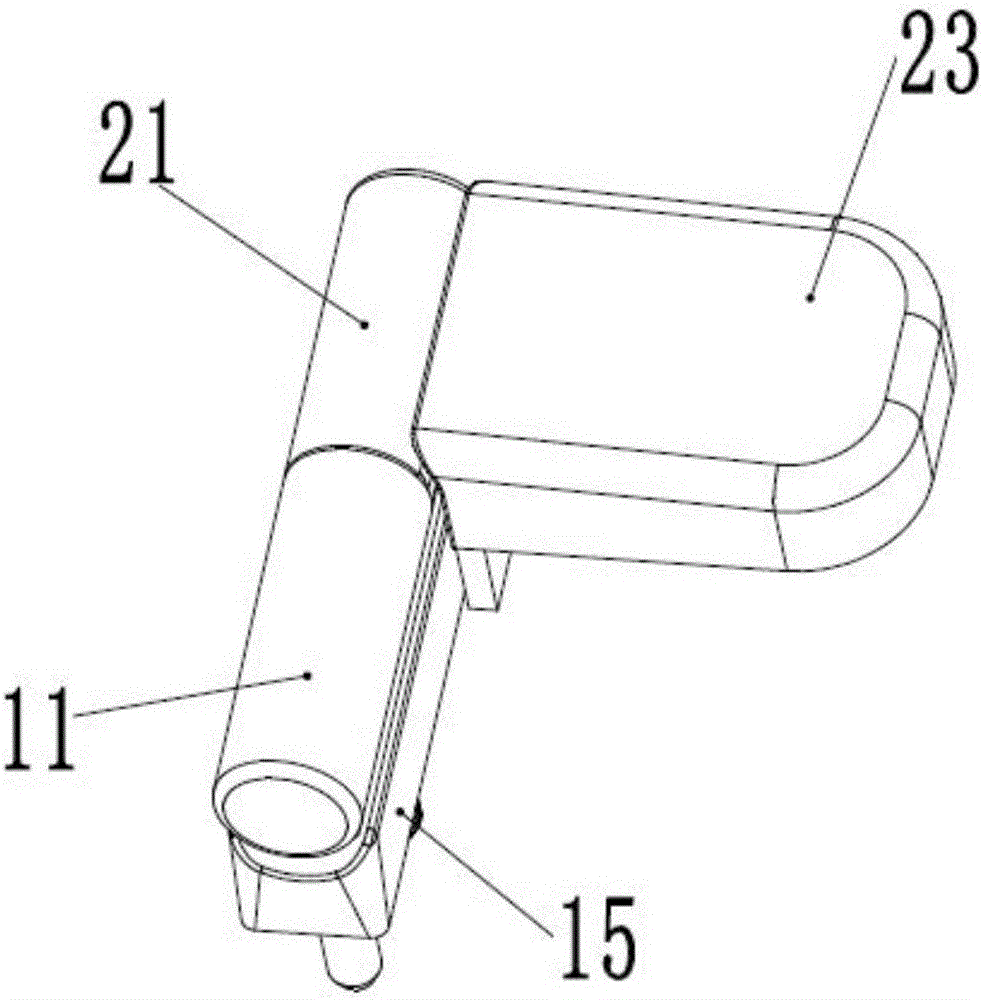

圖1是本發明實施例的三維可調插軸式合頁的立體圖。

圖2是本發明實施例的三維可調插軸式合頁的爆炸視圖。

附圖標記說明：

第一套筒11、連接軸12、Z軸調節螺釘13、Y軸調節螺釘14、安裝座15、墊片16、頂桿17、軸套18、轉筒19、X軸調節螺釘20、第二套筒21、連接座22、裝飾蓋23；

第一導向桿121；

第二導向桿191。

具體實施方式

下面將結合本發明的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

如圖1和圖2所示，本實施例的一種用于塑料窗的三維可調插軸式合頁。該三維可調插軸式合頁包括安裝座15、連接軸12、第一套筒11、轉筒19、第二套筒21和連接座22。

安裝座15上安裝有墊片16，鎖緊螺釘穿過墊片16將安裝座15固定于窗框(附圖未示出)。轉軸上加工有第一導向桿121，安裝座15上加工有第一導向孔，第一導向桿121套裝于第一導向孔內并可在第一導向孔內移動。連接軸12上可轉動套裝有Z軸調節螺釘13，該Z軸調節螺釘13穿過墊片16與安裝座15螺紋連接，第一套筒11套裝于連接軸12上，該第一套筒11蓋住Z軸調節螺釘13的扭動端。

轉筒19可轉動套裝于連接軸12上，連接軸12上套裝有軸套18，該軸套18位于連接軸12與轉筒19之間。連接軸12內套裝有頂桿17，連接軸12上螺紋連接有Y軸調節螺釘14，頂桿17靠近Y軸調節螺釘14的一端加工有斜面，Y軸調節螺釘14的一端與頂桿17的斜面配合，頂桿17的另一端頂住轉筒19的一端。通過Y軸調節螺釘14使頂桿17推動轉筒19在Y軸方向上移動。

連接座22通過鎖緊螺釘固定于窗扇(附圖未示出)上。轉筒19上加工有第二導向桿191，連接座22上加工有第二導向孔，第二導向桿191套裝于第二導向孔內并可在第二導向孔內移動。轉筒19上可轉動套裝有X軸調節螺釘20，該X軸調節螺釘20與連接座22螺紋連接，第二套筒21套裝于轉筒19上，第二套筒21蓋住X軸調節螺釘20的扭動端。優選設計，連接座22上可拆卸固定有裝飾蓋23。

本發明的三維可調插軸式合頁的使用原理：

Z軸方向調節：扭動Z軸調節螺釘13使窗扇在Z軸方向上移動，從而實現Z軸方向的調節，進而達到窗扇的密封調節。

Y軸方向調節：扭動Y軸調節螺釘14而迫使頂桿17移動，使窗扇在Y軸方向上移動，從而實現Y軸方向的調節，進而達到窗扇與窗框在Y方向上的搭接量的調節。

X軸方向調節：扭動X軸調節螺釘20使窗扇在X軸方向上移動，從而實現X軸方向的調節，進而達到窗扇與窗框在X方向上的搭接量的調節。

綜上，本發明的三維可調插軸式合頁結構簡單，易于安裝，安裝了該三維可調插軸式合頁的塑料窗，在不需拆卸窗扇的情況下用戶可以隨時自行對窗扇進行三個維度的調整，調節靈活方便。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
