本實用新型涉及智能家居技術領域，具體為一種基于物聯網的智能平開窗戶。

背景技術：

目前，建筑中常用到平開窗，平開窗可以為內開式或外開式兩種，其開啟面積大，通風效果較好。

然而，現有技術中，平開窗戶包括有手動和電動兩種，手動平開窗存在開啟費力、調節麻煩等諸多不便，電動平開窗相對而言會更為便捷，但是，電動平開窗僅僅依靠遙控器進行控制，控制方式比較單一，其智能性低，給使用者的使用帶來不便。為此，我們提出一種基于物聯網的智能平開窗戶。

技術實現要素：

本實用新型的目的在于提供一種基于物聯網的智能平開窗戶，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種基于物聯網的智能平開窗戶，包括智能控制單元、智能家居控制系統以及遠程控制終端，所述智能控制單元包括控制器、數據比對模塊、數據采集模塊、反饋模塊、微處理器、電子鎖、驅動電機、蜂鳴報警器、窗體、針孔攝像頭、以及用于通信的4G通信模塊、無線通信模塊、ZigBee通信模塊。

所述控制器通過無線通信模塊與物聯網雙向連接，所述控制器通過4G通信模塊與遠程控制終端雙向連接，所述控制器通過ZigBee通信模塊與智能家居控制系統雙向連接。

所述控制器的輸入端與針孔攝像頭的輸出端連接，所述控制器與數據比對模塊雙向連接，所述數據比對模塊的輸入端與數據采集模塊的輸出端連接， 所述控制器的輸出端與驅動電機的輸入端連接，所述驅動電機的輸出軸與窗體的轉軸連接。

所述數據比對模塊的輸出端通過反饋模塊與微處理器的輸入端連接，所述微處理器的三個輸出端分別與蜂鳴報警器、驅動電機以及電子鎖的輸入端連接，所述電子鎖的鎖緊件與窗體連接。

優選的，所述數據采集模塊包括濕度傳感器、煙霧傳感器、燃?xì)鈧鞲衅鳌⒒覊m傳感器、雨量傳感器以及光照強度傳感器。

優選的，所述遠程控制終端為接入4G網絡的手機。

優選的，所述智能控制單元的輸入端與電源模塊的輸出端連接。

與現有技術相比，本實用新型的有益效果是：該基于物聯網的智能平開窗戶，通過4G通信模塊的設置，使得該平開窗戶可由接入4G網絡的手機控制，達到單獨控制的效果；通過ZigBee通信模塊的設置，使得該平開窗戶可接入智能家居控制系統進行集中控制，達到控制方式多樣的效果。

同時，該基于物聯網的智能平開窗戶，在使用前，通過無線通信模塊從物聯網中調取需要打開窗戶時的室內濕度、室內煙霧、室內燃?xì)狻⑹彝饣覊m、室外雨量及室外光照強度的數據，并通過控制器將各項數據發送至數據比對模塊中作為比對數據。

該基于物聯網的智能平開窗戶，在使用時，通過數據采集模塊實時采集室內濕度、室內煙霧、室內燃?xì)狻⑹彝饣覊m、室外雨量及室外光照強度數據，再通過數據比對模塊進行比對，從而實現平開窗戶的自動開啟或關閉，具體為比對結果顯示可打開窗戶，則通過控制器控制驅動電機打開平開窗戶，若比對結果顯示不可打開窗戶，則通過反饋模塊，將信息反饋給微處理器，微處理器控制驅動電機關閉平開窗戶、控制電子鎖鎖緊平開窗戶、控制蜂鳴報警器發出報警信號，使該基于物聯網的智能平開窗戶功能強大，智能化程度 高，從而給使用者的使用帶來方便。

附圖說明

圖1為本實用新型系統原理示意圖；

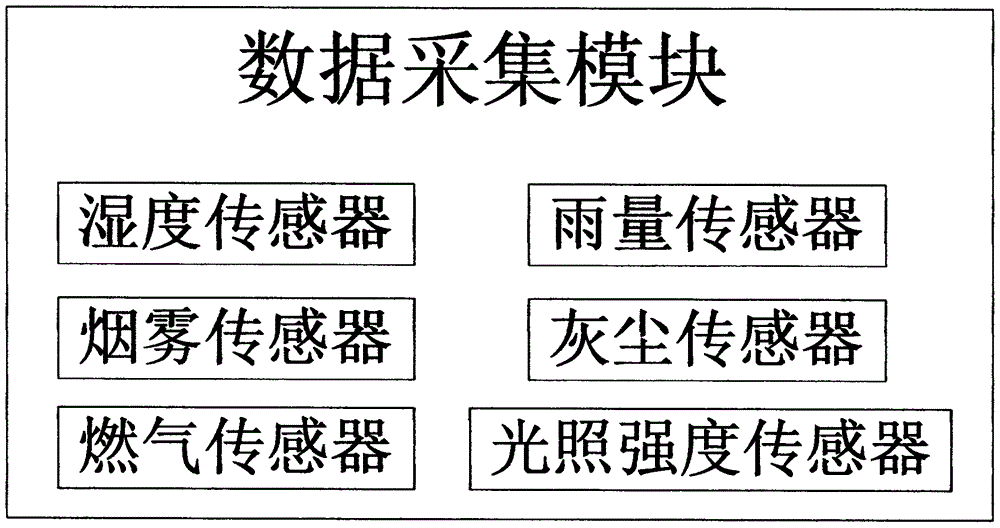

圖2為本實用新型數據采集模塊的結構框圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種基于物聯網的智能平開窗戶，包括智能控制單元、智能家居控制系統以及遠程控制終端，智能控制單元包括控制器、數據比對模塊、數據采集模塊、反饋模塊、微處理器、電子鎖、驅動電機、蜂鳴報警器、窗體、針孔攝像頭、以及用于通信的4G通信模塊、無線通信模塊、ZigBee通信模塊。

智能控制單元的輸入端與電源模塊的輸出端連接，電源模塊可為蓄電池，電源模塊用于對智能控制單元內的用電器執行電力供應。

控制器通過無線通信模塊與物聯網雙向連接，控制器通過4G通信模塊與遠程控制終端雙向連接，控制器通過ZigBee通信模塊與智能家居控制系統雙向連接。

遠程控制終端為接入4G網絡的手機。

控制器的輸入端與針孔攝像頭的輸出端連接，控制器與數據比對模塊雙向連接，數據比對模塊的輸入端與數據采集模塊的輸出端連接，控制器的輸出端與驅動電機的輸入端連接，驅動電機的輸出軸與窗體的轉軸連接。

數據比對模塊的輸出端通過反饋模塊與微處理器的輸入端連接，微處理器的三個輸出端分別與蜂鳴報警器、驅動電機以及電子鎖的輸入端連接，電子鎖的鎖緊件與窗體連接。

數據采集模塊包括濕度傳感器、煙霧傳感器、燃?xì)鈧鞲衅鳌⒒覊m傳感器、雨量傳感器以及光照強度傳感器。

本實用新型中，驅動電機的輸出軸與窗體的轉軸連接，驅動電機用于水平打開或關閉窗體，電子鎖用于鎖緊窗體，驅動電機和電子鎖均安裝在窗體的合適位置，具體位置由專業人員根據使用者需求而定。

本實用新型中，針孔攝像頭安裝在窗體的合適位置，用于監控窗外的情況；蜂鳴報警器設置有兩個，其一安裝在室內，其二安裝在窗外，均用于發出報警信號，便于提示室內和室外的人們。

本實用新型中，數據采集模塊內濕度傳感器、燃?xì)鈧鞲衅饕约盁熿F傳感器均設置在室內的合適位置，濕度傳感器、燃?xì)鈧鞲衅饕约盁熿F傳感器分別用于實時采集室內濕度、燃?xì)庖约盁熿F數據；數據采集模塊內灰塵傳感器、雨量傳感器以及光照強度傳感器均設置在窗外的合適位置，灰塵傳感器、雨量傳感器以及光照強度傳感器分別用于實時采集室外灰塵、雨量以及光照強度數據。

該基于物聯網的智能平開窗戶，通過4G通信模塊的設置，使得該平開窗戶可由接入4G網絡的手機控制，達到單獨控制的效果；通過ZigBee通信模塊的設置，使得該平開窗戶可接入智能家居控制系統進行集中控制，達到控制方式多樣的效果。

同時，該基于物聯網的智能平開窗戶，在使用前，通過無線通信模塊從物聯網中調取需要打開窗戶時的室內濕度、室內煙霧、室內燃?xì)狻⑹彝饣覊m、室外雨量及室外光照強度的數據，并通過控制器將各項數據發送至數據比對 模塊中作為比對數據。

該基于物聯網的智能平開窗戶，在使用時，通過數據采集模塊實時采集室內濕度、室內煙霧、室內燃?xì)狻⑹彝饣覊m、室外雨量及室外光照強度數據，再通過數據比對模塊進行比對，從而實現平開窗戶的自動開啟或關閉，具體為比對結果顯示可打開窗戶，則通過控制器控制驅動電機打開平開窗戶，若比對結果顯示不可打開窗戶，則通過反饋模塊，將信息反饋給微處理器，微處理器控制驅動電機關閉平開窗戶、控制電子鎖鎖緊平開窗戶、控制蜂鳴報警器發出報警信號，使該基于物聯網的智能平開窗戶功能強大，智能化程度高，從而給使用者的使用帶來方便。

綜上所述：該基于物聯網的智能平開窗戶，可由接入4G網絡的手機控制，達到單獨控制的效果，亦可接入智能家居控制系統進行集中控制，達到控制方式多樣的效果；該基于物聯網的智能平開窗戶，可實現平開窗戶的自動開啟或關閉，使該基于物聯網的智能平開窗戶功能強大，智能化程度高，從而給使用者的使用帶來方便。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
