本實用新型涉及一種法蘭拆卸工具，尤其涉及一種漿液循環泵法蘭拆卸專用工具，適用于法蘭止口配合間隙較小的單級臥式離心泵拆卸葉輪組件使用。

背景技術：

脫硫漿液循環泵是單級臥式離心泵，運行介質為石灰石及石膏漿液。該泵的葉輪組由葉輪、泵體后蓋、機械密封組件、軸承箱組合體等組成，葉輪組與泵殼體通過泵體后蓋最前端法蘭連接固定并自動找中，后蓋法蘭結合面與泵殼安裝為間隙配合。在拆卸完泵后蓋的法蘭螺栓時，用頂絲無法將葉輪組從泵殼的配合部位分開，有時甚至造成頂絲附近的法蘭因局部應力過大而裂紋。這樣就更增加了葉輪組法蘭的拆卸難度。

技術實現要素：

本實用新型針對上述現有技術中存在的問題，提供了一種漿液循環泵法蘭拆卸專用工具，解決了現有技術中葉輪組法蘭拆卸難度大的問題。

本實用新型的技術方案如下：

漿液循環泵法蘭拆卸專用工具，包括基座板、單板及螺桿，所述的基座板包括基座和面板，基座和面板呈階梯式設置，基座和面板為圓弧形；基座上沿軸向設有通孔，螺桿穿過通孔緊固基座；所述的單板為圓弧形，圓弧形單板的內緣直徑與基座上表面相匹配，單板放置在基座上，單板與面板之間留有間隙，單板的側面設有盲孔。

所述的基座板截面形狀為Ｌ形。

所述的單板截面形狀為矩形，單板外緣直徑與面板外緣直徑相同。

所述的盲孔孔徑與位置與泵殼上法蘭緊固螺栓相匹配。

所述的單板與面板之間的間隙與超薄型分離式液壓千斤頂的厚度相匹配。

所述的螺桿為全螺紋螺桿，螺桿的螺紋規格與葉輪組件第二級法蘭緊固螺栓相同，螺桿的長度大于基座的厚度。

所述的通孔和盲孔至少設置兩個。

本實用新型的優點效果如下：

本實用新型工具為專用于單級或其他大型水泵葉輪組件拆卸工作。主要目的是使配合間隙較緊密的葉輪組件更易從泵殼內拆出，而不損傷葉輪組的后法蘭外緣，提高了工作效率，實用性強，適于推廣應用。

附圖說明

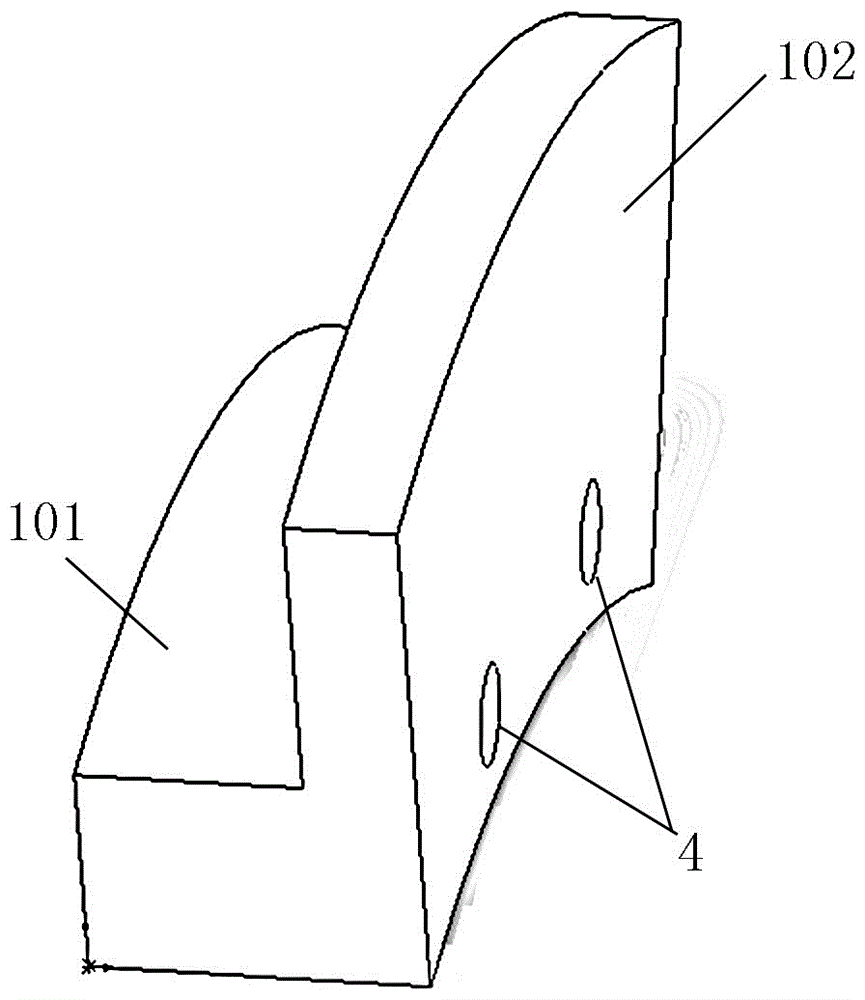

圖1a為本實用新型基座板的結構示意圖。

圖1b為本實用新型基座板的側面結構示意圖。

圖2a為本實用新型單板的結構示意圖。

圖2b為本實用新型單板的側面結構示意圖。

圖3為本實用新型結構示意圖。

圖4為本實用新型工作狀態結構示意圖。

圖中，1、基座板，2、單板，3、螺桿，4、通孔，5、千斤頂，6、盲孔。101、基座，102、面板。

具體實施方式

實施例

如圖所示，漿液循環泵法蘭拆卸專用工具，包括基座板1、單板2及螺桿3，所述的基座板截面形狀為Ｌ形，所述的基座板1包括基座101和面板102，基座和面板呈階梯式設置，基座和面板為圓弧形，基座為千斤頂支撐面，面板緊貼在葉輪組件后泵蓋第二圈法蘭（內側法蘭）上；基座上沿軸向設有兩個通孔4，螺桿3穿過通孔緊固基座安裝在葉輪組后泵蓋的第二圈法蘭位置；所述的單板2截面形狀為矩形，所述的單板為圓弧形，圓弧形單板的外緣直徑與面板外緣直徑相同，內緣直徑與基座上表面相匹配，單板放置在基座上，單板與面板之間留有間隙，間隙與超薄型分離式液壓千斤頂5的厚度相匹配，單板的側面設有兩個盲孔6，盲孔孔徑與位置與泵殼上法蘭緊固螺栓相匹配，使其恰好能穿入孔內并穩固地將面板2支撐住；面板2的另一側面為平面。

所述的螺桿為全螺紋螺桿，螺桿的螺紋規格與葉輪組件第二級法蘭緊固螺栓相同，螺桿的長度大于基座的厚度，能滿足將較厚的基座緊固在葉輪組后泵蓋上，緊固用的螺帽可以使用泵體上同型號的螺帽代替。

使用時，單板安裝在泵殼的最外圈法蘭上，基座板安裝在葉輪組件泵蓋的第二圈法蘭上，最外圈法蘭上的單板2通過兩個盲孔直接套置在法蘭緊固螺柱上，借助泵殼支撐作為液壓千斤頂的一個工作基礎面，基座板1通過兩個通孔利用螺桿3的長螺柱牢固安裝在第二圈法蘭上，使之與葉輪組的泵后蓋成為一體。其拆卸的基本過程是：首先將單板和基座板分別安裝固定在兩個法蘭上，在單板和基座板之間安放分離式液壓千斤頂，根據間隙大小調整墊片，在千斤頂的作用下，分別作用在泵殼和葉輪組泵體的兩個力將葉輪組泵體逐漸從泵殼中頂壓出來。也可在泵后蓋的圓周上對稱安裝一對或兩對本實用新型工具，同時同步頂壓，直至泵體從泵殼中脫出。

以上所述是本實用新型的具體實施例及所運用的技術原理，任何基于本實用新型技術方案基礎上的等效變換，均屬于本實用新型的保護范圍之內。
