本實用新型涉及一種夾具，具體的說是涉及一種行波管工藝中的夾具。

背景技術：

行波管是微波接力通訊、雷達、電子對抗和衛星通訊等領域中的重要電子器件。管殼作為行波管的核心零件，精度的要求高。對于傳統行波管管殼，一般采用直接將管殼投入超聲清洗容器進行清洗，或者清洗夾具對管殼進行定位。但是對于小型化行波管的薄壁管殼，其壁厚度≤0.3mm，長徑比≥10∶1，薄壁管殼內、外部存在異形結構，加工過程中易滋生毛刺，并且薄壁管殼由結構強度相對較差的銅合金制備得到。如果薄壁管殼放置面不平整，或者傾斜放置，將在自身重力作用下發生形變；如果薄壁管殼之間發生碰撞，或者薄壁管殼與硬物發生輕微的碰撞，將導致薄壁管殼結構形變。薄壁管殼的微小形變，都將引起行波管電參數的巨大變化，因此薄壁管殼在清洗、輸運、儲運過程中都有嚴格工藝程序要求。而薄壁管殼在超聲清洗過程中，彼此之間發生碰撞，或者夾具使用不當，都將導致薄壁管殼發生形變；并且夾具設計不合理，不能有效利用超聲波能量清洗薄壁管殼加工過程中滋生的毛刺，將造成毛刺清洗不干凈，導致行波管工作時打火，或者薄壁管殼某些部分過量清洗，導致薄壁管殼損傷。

技術實現要素：

本實用新型針對上述問題，提供一種用于行波管管殼的清洗夾具，本實用新型的技術方案是：一種用于行波管管殼的清洗夾具，所述清洗夾具包括都設有管殼放置孔的底盤和頂盤、柔性材料制成的上保護件、柔性材料制成的下保護件、同軸定位桿、設置于頂盤和底盤的同軸定位孔；

所述底盤的管殼放置孔為通孔，其設有底盤上柱面、底盤下柱面、底盤端面、底盤通孔，底盤上柱面的直徑大于底盤下柱面的直徑；所述下保護件放置于底盤的管殼放置孔中，下保護件設有內上柱面、內下柱面、外柱面、下保護件上端面和下保護件下端面，底盤上柱面的直徑大于或等于下保護件外柱面的直徑，下保護件內上柱面的直徑大于或等于待清洗管殼外柱面的直徑，下保護件內下柱面的直徑小于下保護件內上柱面的直徑；

所述頂盤的管殼放置孔為通孔，其設有頂盤上柱面、頂盤下柱面、頂盤端面、頂盤通孔，頂盤上柱面的直徑大于頂盤下柱面的直徑；頂盤管殼放置孔用于放置上保護件，上保護件設有內柱面、外上柱面、外下柱面、上保護件上端面和上保護件下端面，頂盤上柱面的直徑大于或等于上保護件外下柱面的直徑，頂盤下柱面的直徑大于或等于上保護件外上柱面的直徑；

所述同軸定位桿的兩端分別與頂盤和底盤的同軸定位孔相連，用于將底盤、頂盤同軸定位。

所述的用于行波管管殼的清洗夾具，所述底盤和頂盤為鏤空結構，這樣可以充分利用底盤鏤空結構的空隙、頂盤鏤空結構的空隙，讓超聲波能量均勻作用于薄壁管殼。

所述柔性材料是硅橡膠或聚四氟乙烯。

所述的用于行波管管殼的清洗夾具，內下柱面的直徑大于或等于待清洗管殼內柱面的直徑；上保護件內柱面的直徑大于或等于待清洗管殼外柱面的直徑。

采用本實用新型所述的行波管管殼的清洗夾具，能有效對厚度≤0.3mm，長徑比≥10∶1的小型化行波管薄壁管殼進行毛刺超聲清洗。利用下保護件、上保護件對薄壁管殼在清洗過程中進行保護，避免扭轉、碰撞、夾持等作用力對薄壁管殼的損傷。同時，充分利用側面間隙、底盤鏤空結構的空隙、頂盤鏤空結構的空隙，以及底盤通孔、下保護件內下柱面所在通孔，讓超聲波能量均勻作用于薄壁管殼，通過減少超聲時間和增加清洗管殼數量，提高效率，減少超聲波能量薄壁管殼損傷。同時具有結構簡單、拆裝便捷的特點。

附圖說明

圖1本實用新型實施例中所述的行波管管殼的清洗夾具示意圖；

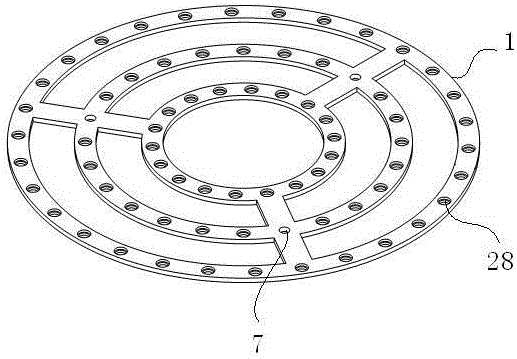

圖2本實用新型實施例中底盤的示意圖；

圖3本實用新型實施例中底盤管殼放置孔放大示意圖；

圖4本實用新型實施例中頂盤的示意圖；

圖5本實用新型實施例中頂盤的管殼放置孔放大示意圖；

圖6本實用新型實施例中上保護件的示意圖；

圖7本實用新型實施例下保護件的示意圖；

圖8行波管管殼示意圖；

圖9行波管管殼局部A放大示意圖。

圖中1—底盤、2—頂盤、3—頂盤的管殼放置孔、4—上保護件、5—下保護件、6—同軸定位桿、7—同軸定位孔、8—底盤上柱面、9—底盤下柱面、10—底盤端面、11—底盤通孔、12—內上柱面、13—內下柱面、14—外柱面、15—下保護件上端面、16—下保護件下端面、17—頂盤上柱面、18—頂盤下柱面、19—頂盤端面、20—頂盤通孔、21—內柱面、22—外上柱面、23—外下柱面、24—上保護件上端面、25—上保護件下端面、26—待清洗管殼內柱面、27—待清洗管殼外柱面、28—底盤的管殼放置孔、29—待清洗的管殼。

具體實施方式

下面對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型的保護范圍。

實施例

本實施例中用于行波管管殼的清洗夾具，所述清洗夾具包括都設有管殼放置孔的底盤和頂盤、柔性材料制成的上保護件、柔性材料制成的下保護件、同軸定位桿、設置于頂盤和底盤的同軸定位孔；所述底盤和頂盤為鏤空結構的圓盤，這樣可以充分利用底盤鏤空結構的空隙、頂盤鏤空結構的空隙，讓超聲波能量均勻作用于薄壁管殼；本實施例中所述上保護件、下保護件的柔性材料是硅橡膠；所述同軸定位桿的兩端分別與頂盤和底盤的同軸定位孔相連，用于將底盤、頂盤同軸定位。

所述底盤的管殼放置孔為通孔，其設有底盤上柱面、底盤下柱面、底盤端面、底盤通孔，所述底盤上柱面的直徑大于底盤下柱面的直徑；所述下保護件放置于底盤的管殼放置孔中，下保護件設有內上柱面、內下柱面、外柱面、上端面和下端面，底盤上柱面的直徑大于或等于下保護件外柱面的直徑，下保護件內上柱面的直徑大于或等于待清洗管殼外柱面的直徑，下保護件內下柱面的直徑小于下保護件內上柱面的直徑；所述下保護件中內下柱面的直徑大于或等于待清洗管殼內柱面的直徑。

所述頂盤的管殼放置孔為通孔，其設有頂盤上柱面、頂盤下柱面、頂盤端面、頂盤通孔，頂盤盤上柱面的直徑大于頂盤下柱面的直徑；頂盤管殼放置孔用于放置上保護件，頂盤上柱面的直徑大于或等于上保護件外下柱面的直徑，頂盤下柱面的直徑大于或等于上保護件外上柱面的直徑，上保護件設有內柱面、外上柱面、外下柱面、上端面和下端面；上保護件的內柱面的直徑大于或等于待清洗管殼外柱面的直徑。

采用本實施例所述的夾具，能有效對厚度≤0.3mm，長徑比≥10∶1的小型化行波管薄壁管殼進行毛刺超聲清洗。利用下保護件、上保護件對薄壁管殼在清洗過程中進行保護，避免扭轉、碰撞、夾持等作用力對薄壁管殼的損傷。同時，充分利用側面間隙、底盤鏤空結構的空隙、頂盤鏤空結構的空隙，以及底盤通孔、下保護件內下柱面所在通孔，讓超聲波能量均勻作用于薄壁管殼，通過減少超聲時間和增加清洗管殼數量，提高效率，減少超聲波能量薄壁管殼損傷。同時具有結構簡單、拆裝便捷的特點。
