本實用新型涉及一種夾具，特別是涉及一種張力試驗電纜夾具。

背景技術：

測井電纜拉斷力試驗是檢測電纜機械性能的重要手段。測井隊的電纜使用一段時間后都需要進行電纜拉斷力試驗，試驗合格的方能繼續使用。目前，在試驗過程中經常遇到的問題是：因夾具固定電纜不牢固，導致電纜在夾具中打滑不能被拉斷。為解決這一問題，一般是在電爐上熔化重金屬-鉛，將其灌注進夾具里以填補夾具與電纜之間的縫隙，從而固定電纜防止打滑。但這樣操作缺點很明顯：既污染環境又對人體健康造成嚴重傷害，浪費能源且拉斷力小，工作效率低下。

技術實現要素：

本實用新型的目的就是針對上述現有技術的問題，提供一種張力試驗電纜夾具，解決了現有技術夾具夾持電纜不牢固的問題，進而避免使用重金屬增強夾持力。

本實用新型的目的通過下述技術方案來實現：

一種張力試驗電纜夾具，其特征在于：包括上外殼骨架、下外殼骨架和夾持組件，上、下外殼骨架可拆卸式連接在一起構成外殼，外殼內有容置夾持組件的空腔，外殼一端有供電纜通過且與空腔相通的通孔，外殼外壁有供試驗機夾持的臺階；

夾持組件包括外錐、中錐、內錐、外錐緊固殼和內錐緊固殼，所述外錐、中錐沿其軸線設有錐度方向一致的錐孔，中錐上對應其錐孔小口的一端為錐形端，該錐形端與外錐的錐孔配合，外錐緊固殼內壁與外錐外壁螺紋連接將中錐限位，內錐上開設沿軸向的通孔，內錐一端為錐形端，其與中錐內的錐孔配合，內錐緊固殼的外壁與外錐緊固殼內壁螺紋連接將內錐限位。

作為優選，所述外錐緊固殼沿軸向開設臺階孔，該臺階孔的兩端設有內螺紋，外錐緊固殼與外錐螺紋連接，臺階孔的臺階面與中錐上相對其錐形端的另一端的端面接觸將中錐壓緊在外錐的錐孔中。

作為優選，所述內錐的外壁設有限位環，內錐緊固殼上對應有限位臺階面，內錐緊固殼螺紋連接在外錐緊固殼的臺階孔中，限位臺階面與限位環配合將內錐壓緊在中錐的錐孔中。

作為優選，所述外錐緊固殼與外錐之間的連接螺紋以及內錐緊固殼與外錐緊固殼之間的連接螺紋，其螺紋螺旋方向一致。

為了便于拆卸，還配置有拔脫螺母，該拔脫螺母螺紋連接在內錐上相對其錐形端的另一端。

為了便于拆卸，還配置有拔脫中錐件，中錐對應其錐孔大口的一端有內螺紋，在拆卸中錐時，拔脫中錐件與中錐的內螺紋螺紋連接。

與現有技術相比，本實用新型的有益效果在于：夾持力大，避免電纜打滑，使用方便，拆卸簡單且可反復使用。相比于現有灌鉛夾具，既節約了能源，又提高了工作效率，避免了環境污染和危害人體建康。

附圖說明

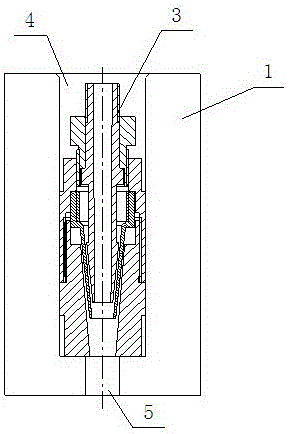

圖1是本實用新型的剖面結構示意圖；

圖2是圖1中的A-A剖面結構示意圖；

圖3是圖1中夾持組件的結構示意圖；

圖4是外錐的結構示意圖；

圖5是中錐的結構示意圖；

圖6是內錐的結構示意圖；

圖7是外錐緊固殼的結構示意圖；

圖8是內錐緊固殼的結構示意圖；

圖9是本實用新型的組裝狀態圖一；

圖10是本實用新型的組裝狀態圖二；

圖11是本實用新型的組裝狀態圖三；

圖12是本實用新型的組裝狀態圖四；

圖13是本實用新型的組裝狀態圖五；

圖14是本實用新型的拆卸狀態圖一；

圖15是本實用新型的拆卸狀態圖二；

圖16是本實用新型的拆卸狀態圖三。

具體實施方式

下面結合具體實施例和附圖對本實用新型作進一步的說明。

如圖1-圖8所示，一種張力試驗電纜夾具，包括上外殼骨架1、下外殼骨架2和夾持組件3，上、下外殼骨架1、2可拆卸式連接在一起構成外殼，外殼內有容置夾持組件的空腔4，夾持組件3安裝在該空腔4中，外殼一端有供電纜通過且與空腔4相通的通孔5，外殼外壁有供試驗機夾持的臺階6。

夾持組件3包括外錐31、中錐32、內錐33、外錐緊固殼34和內錐緊固殼35，所述外錐31、中錐32沿其軸線設有錐度方向一致的錐孔7，中錐32上對應其錐孔小口的一端為錐形端，該錐形端與外錐31的錐孔7配合，外錐緊固殼34內壁與外錐31外壁螺紋連接將中錐32限位，內錐33上開設沿軸向的通孔，內錐33一端為錐形端，其與中錐32內的錐孔配合，內錐緊固殼35的外壁與外錐緊固殼34內壁螺紋連接將內錐33限位。

所述外錐緊固殼34沿軸向開設臺階孔34-1，該臺階孔34-1的兩端設有內螺紋34-2，外錐緊固殼34與外錐31螺紋連接，臺階孔34-1的臺階面34-3與中錐32上相對其錐形端的另一端的端面接觸將中錐32壓緊在外錐31的錐孔7中。

所述內錐33的外壁設有限位環33-1，內錐緊固殼35上對應有限位臺階面35-1，內錐緊固殼35螺紋連接在外錐緊固殼34的臺階孔34-1中，限位臺階面35-1與限位環33-1配合將內錐33壓緊在中錐32的錐孔7中。

所述外錐緊固殼34與外錐31之間的連接螺紋以及內錐緊固殼35與外錐緊固殼34之間的連接螺紋，其螺紋螺旋方向一致。

為了便于拆卸，配置有拔脫螺母8和拔脫中錐件9。所述內錐33上相對其錐形端的另一端螺紋連接拔脫螺母8，拔脫螺母8和內錐33之間的連接螺紋與內錐緊固殼35和外錐緊固殼34之間的連接螺紋，其螺紋螺旋方向一致。

中錐32對應其錐孔大口的一端有內螺紋32-1，在拆卸中錐32時，拔脫中錐件9與中錐32的內螺紋32-1螺紋連接。

在進行測井電纜拉斷試驗時，需要一對該電纜夾具配合使用，分別用于夾持電纜兩端。

參見圖9-圖13，該夾具的組裝使用過程如下：

1．把外錐31固定在臺虎鉗上，把電纜穿入外錐31的錐孔7中合適的位置，均勻分開電纜的外層鋼絲，然后把中錐32的錐形端插入電纜外層鋼絲與內層鋼絲之間，此時，電纜外層鋼絲位于中錐32外壁與外錐31錐孔內壁之間，電纜內層鋼絲位于中錐32的錐孔7中。

2.將外錐緊固殼34與外錐31螺紋連接，隨著外錐緊固殼34的旋進，外錐緊固殼34內臺階孔34-1的臺階面34-3與中錐32端面接觸并將中錐32向下壓緊在外錐31的錐孔7中，從而將電纜外層鋼絲壓緊在中錐32錐形端外壁與外錐31錐孔內壁之間。

3.將外錐緊固殼34拆卸，然后把電纜內層鋼絲均勻的分開后，將內錐33的錐形端插入到電纜內層鋼絲與纜芯之間，此時，電纜內層鋼絲位于內錐33錐形端外壁與中錐32錐孔內壁之間，纜芯位于內錐33的通孔中。

4.外錐緊固殼34與外錐31螺紋連接，然后將內錐緊固殼35旋入外錐緊固殼34的臺階孔34-1中，隨著內錐緊固殼35的旋進，內錐緊固殼35的限位臺階面35-1與內錐33上的限位環33-1配合將內錐33壓緊在中錐32的錐孔7中，從而將電纜內層鋼絲壓緊在內錐33錐形端外壁與中錐32錐孔內壁之間，從而整個夾持組件3組裝完成。

5.將整個夾持組件3放入上、下外殼骨架1、2組成的外殼中，并用螺釘將上、下外殼骨架1、2固定連接在一起。然后，利用外殼外壁的臺階6將其夾持在拉力試驗機上，進行試驗。

參見圖14-圖16，該夾具的拆卸過程如下：

1.試驗完成后，將其整體從試驗機上取下，然后將夾持組件3取出。

2.把外錐31固定在臺虎鉗上，用扳手將外錐緊固殼34卸松，向上旋出5mm，從而使得內錐緊固殼35和外錐緊固殼34一起上移5mm，內錐緊固殼35的限位臺階面35-1與內錐33上的限位環33-1分離5mm距離，中錐32頂端面與外錐緊固殼34內臺階孔34-1的臺階面34-3之間分離5mm。

3.將拔脫螺母8與內錐33螺紋連接，由于拔脫螺母8和內錐33之間的螺旋方向與內錐緊固殼35和外錐緊固殼34之間及外錐緊固殼34和外錐31之間一致，因此，在旋進拔脫螺母8的同時可以將內錐33向外拔出，使內錐33與中錐32錐孔脫離松開，此時，就可以輕松的拆卸掉內錐緊固殼35和內錐33。

4.同理，將拔脫中錐件9旋進到中錐32中，由于拔脫中錐件9和中錐32之間的連接螺紋與拔脫中錐件9和外錐緊固殼34之間的連接螺紋，兩者螺旋方向一致，因此可以在旋進拔脫中錐件9的同時將中錐32向外拔出，從而使中錐32與外錐31錐孔脫離松開，從而輕松拆卸掉中錐32和外錐緊固殼34，完成整個拆卸過程。
