本實用新型涉及的是一種扳手，具體涉及的是一種便攜式T形扳手。

背景技術：

T形扳手由于是常用扳手，因此在很多場合都會被用到，特別是在維修設備方面，傳統的T形扳手都是T形桿一端焊接套頭這樣的結構，由于T形桿的體積較大，在放置在工具盒內還是很占用空間的，同時由于固定焊接套頭不能很好地適應不同使用環境的使用，因此需要一種新型的T形扳手對它改進。

技術實現要素：

本實用新型的目的在于提供一種便攜式T形扳手，以解決上述背景技術中提出的T形桿體積大，同時套頭固定連接的問題。

為實現上述目的，本實用新型提供如下技術方案：一種便攜式T形扳手，包括固定板、手柄、套筒、伸縮桿和套頭殼，其特征在于：所述固定板中間設置U形凹槽，固定板和手柄通過手柄銷連接，所述套筒安置在固定板中間U形凹槽內，套筒和固定板通過套筒銷連接，所述伸縮桿安置在套筒內，伸縮桿和套筒通過定位銷連接，所述套頭殼固定安置在固定板背面。

優選的，所述固定板用鉚釘連接。

優選的，所述手柄的數量有2個，且以套筒為中心對稱放置。

優選的，手柄的展開后與套筒的夾角是90度。

優選的，套頭殼內套頭與伸縮桿是可拆卸連接。

本實用新型的有益效果是：由于采用旋轉和伸縮的連接方式解決了T形桿的占用空間的問題，同時采用可拆卸式套頭和固定式套頭殼提高了T形桿的適應性，達到了便攜的目的。

附圖說明

圖1為本實用新型正面折疊示意圖；

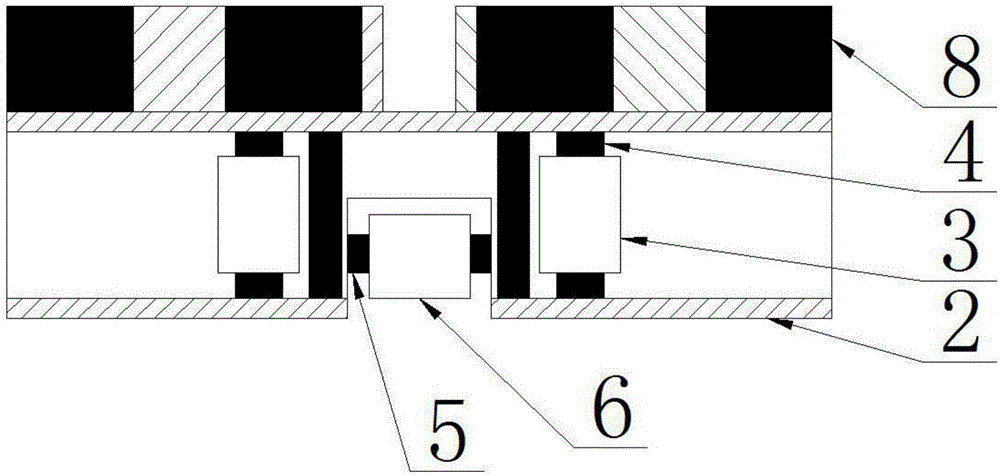

圖2為本實用新型側視圖；

圖3為本實用新型背面展開示意圖；

圖中：1鉚釘、2固定板、3手柄、4手柄銷、5套筒銷、6套筒、7伸縮桿、8套頭殼。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

本實用新型提供了如圖1和圖3所示的一種便攜式T形扳手，包括固定板2、手柄3、套筒6、伸縮桿7和套頭殼8，其特征在于：所述固定板2中間設置U形凹槽，固定板2和手柄3通過手柄銷4連接，所述套筒6安置在固定板2中間U形凹槽內，套筒6和固定板2通過套筒銷5連接，所述伸縮桿7安置在套筒6內，伸縮桿7和套筒6通過定位銷連接，所述套頭殼8固定安置在固定板2背面。

進一步地，所述固定板2用鉚釘1連接。

進一步地，所述手柄3的數量有2個，且以套筒6為中心對稱放置。

進一步地，手柄3的展開后與套筒6的夾角是90度。

進一步地，套頭殼8內套頭與伸縮桿7是可拆卸連接。

在使用的時候，只需要把套筒6旋轉180度，手柄3旋轉90度，然后拉出伸縮桿7，從套頭殼8內取出合適的套頭安置在伸縮桿7上，一個T形扳手就組裝完成。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換,凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
