本實用新型涉及一種五金件通用治具。

背景技術：

五金件，是指用金、銀、銅、鐵、錫等金屬通過加工，鑄造得到的工具，用來固定東西、加工東西、裝飾等。

現有技術中，因為五金件的尺寸以及形狀各不相同，因此需要獨自設計相應的治具，這種方式，加大了人力和物力的投入。

技術實現要素：

本實用新型的目的是提供一種能夠通用的五金件治具。

為解決上述問題，本實用新型提供了一種五金件通用治具，包括底座，其特征在于，所述底座上設置有第一裝夾體和第二裝夾體，其中：

所述第一裝夾體包括兩條位于所述底座上表面且相互平行設置的第一滑槽，以及至少有兩部分可分別在兩個所述第一滑槽中滑動的限位板，所述限位板設置有兩個，且長度方向可伸縮；

所述第二裝夾體包括有水平設置的頂桿，所述頂桿通過調節裝置調節其水平位置。

作為本實用新型的進一步改進，所述第二裝夾體還包括垂直設置在所述底座的上表面的立柱，所述頂桿滑動連接在所述所述立柱并穿過設置在所述立柱上的第一通孔。

作為本實用新型的進一步改進，所述調節裝置包括：

與所述頂桿平行且固定連接的調節桿，所述調節桿為柱狀結構，其穿過設置在所述立柱上的第二通孔，所述調節桿的外表面設置有外螺紋；

與所述調節桿通過螺紋連接的第一螺母，所述第一螺母與所述立柱遠離所述第一裝夾體的側面接觸。

作為本實用新型的進一步改進，所述限位板在兩個所述第一滑槽內均設置有可沿所述第一滑槽的長度方向滑動的滑塊，所述滑塊還設置有用于所述滑塊滑動后與所述第一滑槽靜連接的固定裝置。

作為本實用新型的進一步改進，所述滑塊上設有穿過所述第一滑槽的伸出端，所述伸出端設置有外螺紋，所述固定裝置為位于所述第一滑槽正下方且外徑大于所述第一滑槽的寬度的第二螺母，所述第二螺母與所述伸出端螺紋連接。

作為本實用新型的進一步改進，所述底座的下表面還設有與其垂直的支撐柱，所述支撐柱的長度大于所述伸出端的長度。

本實用新型的有益效果在于，設置第一裝夾體和第二裝夾體，第一裝夾體上的兩個限位板可以根據需要調節裝夾的角度，第二裝夾體上的頂桿可根據需求調節與第一裝夾體之間的距離，從而對多種尺寸的工件進行裝夾。

附圖說明

圖1是本實用新型的結構示意圖；

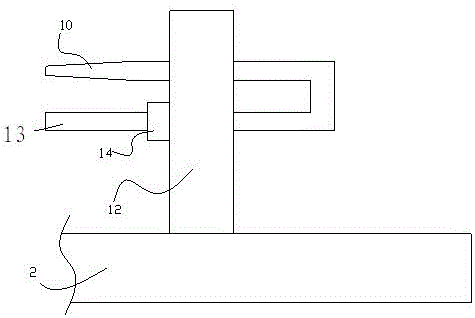

圖2為圖1中第二裝夾體的結構示意圖；

其中：2-底座；4-第一裝夾體；6-第二裝夾體；8-第一滑槽；11-限位板；10-頂桿；12-立柱；13-調節桿；14-第一螺母；16-滑塊。

具體實施方式

下面對本實用新型的具體實施方式作進一步詳細的描述。

如圖1-2所示，本實用新型包括底座2，其特征在于，所述底座2上設置有第一裝夾體4和第二裝夾體6，其中：

所述第一裝夾體4包括兩條位于所述底座2上表面且相互平行設置的第一滑槽8，以及至少有兩部分可分別在兩個所述第一滑槽8中滑動的限位板11，所述限位板11設置有兩個，且長度方向可伸縮；

所述第二裝夾體6包括有水平設置的頂桿10，所述頂桿10通過調節裝置調節其水平位置。

作為本實用新型的進一步改進，所述第二裝夾體6還包括垂直設置在所述底座2的上表面的立柱12，所述頂桿10滑動連接在所述所述立柱12并穿過設置在所述立柱12上的第一通孔。

作為本實用新型的進一步改進，所述調節裝置包括：

與所述頂桿10平行且固定連接的調節桿13，所述調節桿13為柱狀結構，其穿過設置在所述立柱12上的第二通孔，所述調節桿13的外表面設置有外螺紋；

與所述調節桿13通過螺紋連接的第一螺母14，所述第一螺母14與所述立柱12遠離所述第一裝夾體4的側面接觸。

作為本實用新型的進一步改進，所述限位板11在兩個所述第一滑槽8內均設置有可沿所述第一滑槽8的長度方向滑動的滑塊16，所述滑塊16還設置有用于所述滑塊16滑動后與所述第一滑槽8靜連接的固定裝置。

作為本實用新型的進一步改進，所述滑塊16上設有穿過所述第一滑槽8的伸出端，所述伸出端設置有外螺紋，所述固定裝置為位于所述第一滑槽8正下方且外徑大于所述第一滑槽8的寬度的第二螺母，所述第二螺母與所述伸出端螺紋連接。

作為本實用新型的進一步改進，所述底座2的下表面還設有與其垂直的支撐柱，所述支撐柱的長度大于所述伸出端的長度。

本實用新型的具體原理如下：

（1）設置第一裝夾體4，將工件置于第一滑槽8上，在第一滑槽8中通過滑塊16調節限位板11的位置，將工件夾緊，然后通過固定裝置將滑塊16固定住；

（2）設置第二裝夾體6，通過第一螺母14調節頂桿10在到第一裝夾體4的距離，實現對工件的夾頂，這里設置調節桿13與頂桿10固定連接，有效防止頂桿10在旋轉第一螺母14的過程中，在第一通孔中旋轉。

本實用新型設置第一裝夾體4和第二裝夾體6，第一裝夾體4上的兩個限位板11可以根據需要調節裝夾的角度，第二裝夾體6上的頂桿10可根據需求調節與第一裝夾體4之間的距離，從而對多種尺寸的工件進行裝夾。

以上實施例僅為本實用新型其中的一種實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
