本實用新型屬于電動車配件技術領域，尤其是涉及一種電動車車鎖防塵蓋結構。

背景技術：

傳統的電動車車鎖本身都是采用金屬制成，那也就意味著在一定潮濕的環境下，容易產生鐵銹，而鎖具本身又是一個需要高精度的設備，一旦產生鐵銹，則鎖具就無法正常使用了，而且除了鐵銹外，如果處于一個沙塵較多的環境下，市面上通用的電動車踏板鎖的結構方式都是不防塵設計，這就帶來一個問題：使用一段時間容易造成泥土封住鎖孔，同樣會影響鎖具的精度，使得鎖具無法使用，解決這個專業性問題，對電動車企業和維修者來說起著十分重要的作用。因此，亟需設計一種能夠對車鎖形成防護的防塵蓋結構。

技術實現要素：

有鑒于此，本實用新型旨在克服上述現有技術中存在的缺陷，提出一種電動車車鎖防塵蓋結構。

為達到上述目的，本實用新型的技術方案是這樣實現的：

一種電動車車鎖防塵蓋結構，包括固定套環，以及通過轉軸與固定套環轉動連接的防塵蓋；所述固定套環上設有鎖芯遮擋板，在鎖芯遮擋板上設有與防塵蓋連接的拉簧；所述防塵蓋朝向所述固定套環一側設有密封墊；所述鎖芯遮擋板對應電動車鎖具的鑰匙孔位置設有長孔，并在鎖芯遮擋板朝向電動車鎖具的一側設有彈性擋片。

進一步，所述防塵蓋為塑料蓋或不銹鋼蓋。

進一步，所述鎖芯遮擋板為不銹鋼板或鍍鋅鋼板。

進一步，所述彈性擋片采用的是65Mn彈簧鋼帶片。

進一步，所述鎖芯遮擋板上的長孔處設有導向斜面。

進一步，所述導向斜面為20°-45°斜面。

進一步，所述導向斜面的表面設有耐磨層。

相對于現有技術，本實用新型具有以下優勢：

1)本實用新型中的防塵蓋能夠壓在固定套環上，起到第一級防護作用，而鎖芯遮擋板上的彈性擋片能夠緊密貼合在長孔處，起到了第二級防水防塵的效果，使用效果好，減少了電動車市場售后維修成本。

2)鎖芯遮擋板上的長孔處設有導向斜面，能夠引導鑰匙插入，使鑰匙經長孔順利插入鑰匙孔內。

附圖說明

構成本實用新型的一部分的附圖用來提供對本實用新型的進一步理解，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：

圖1為本實用新型的結構示意圖；

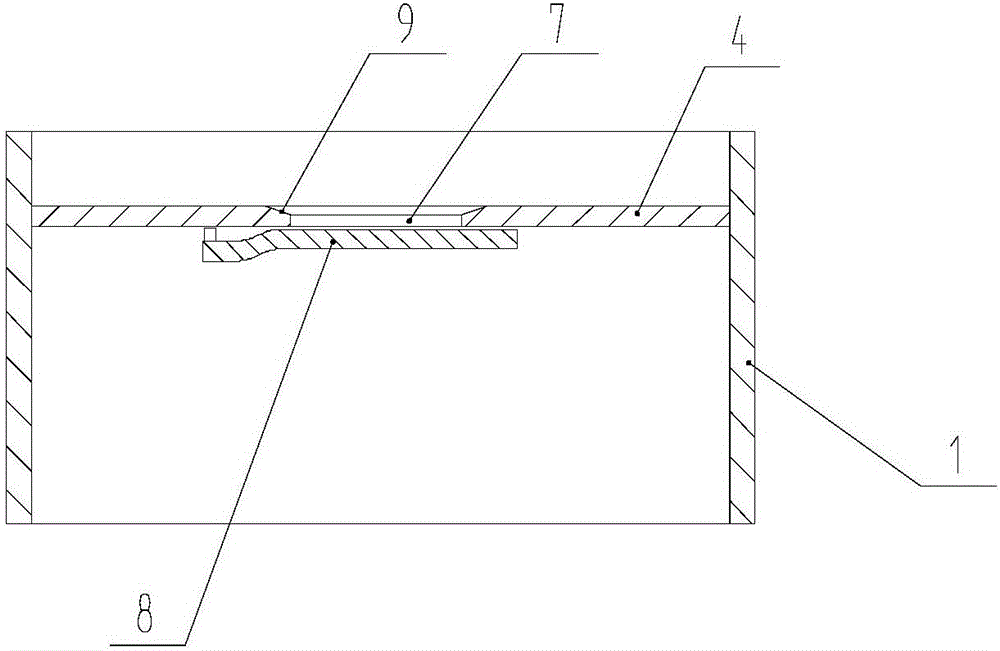

圖2為本實用新型中固定套環部分的結構示意圖。

附圖標記說明：

1-固定套環；2-轉軸；3-防塵蓋；4-鎖芯遮擋板；5-拉簧；6-密封墊；7-長孔；8-彈性擋片；9-導向斜面。

具體實施方式

需要說明的是，在不沖突的情況下，本實用新型中的實施例及實施例中的特征可以相互組合。

在本實用新型的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。此外，術語“第一”、“第二”等僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”等的特征可以明示或者隱含地包括一個或者更多個該特征。在本實用新型的描述中，除非另有說明，“多個”的含義是兩個或兩個以上。

在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以通過具體情況理解上述術語在本實用新型中的具體含義。

下面將參考附圖并結合實施例來詳細說明本實用新型。

一種電動車車鎖防塵蓋結構，如圖1和圖2所示，包括固定套環1，以及通過轉軸2與固定套環1轉動連接的防塵蓋3；所述固定套環1上設有鎖芯遮擋板4，在鎖芯遮擋板4上設有與防塵蓋3連接的拉簧5；所述防塵蓋3朝向所述固定套環1一側設有密封墊6；所述鎖芯遮擋板4對應電動車鎖具的鑰匙孔位置設有長孔7，并在鎖芯遮擋板4朝向電動車鎖具的一側設有彈性擋片8。本防塵蓋結構適用于圓柱形鎖具，利用固定套環1套裝在鎖具上，由鎖芯遮擋板4遮擋住鎖孔，起到防水防塵作用。

防塵蓋3在拉簧5的彈簧拉力作用下，能夠始終保持閉合狀態。需要開啟或閉合鎖具時，用手扳動防塵蓋上的凸起，使防塵蓋打開，插入鑰匙即可。需要說明的是，防塵蓋3上閉合時，其上的密封墊6被壓緊在防塵蓋與固定套環1之間，密封性非常好，有效的防水防塵。

上述防塵蓋3為塑料蓋或不銹鋼蓋，另外，所述鎖芯遮擋板4為不銹鋼板或鍍鋅鋼板。經久耐用，抗腐蝕，不易生銹。

其中，所述彈性擋片8采用的是65Mn彈簧鋼帶片，結實耐用，回彈性好，鑰匙拔出后，彈性擋片8回位，緊貼鎖芯遮擋板4的長孔內側，能夠有效的對長孔7處形成防護，彈性擋片8在防塵蓋的第一級防護作用的同時，起到了第二級防水防塵的效果。

其中，所述鎖芯遮擋板4上的長孔7處設有導向斜面9，能夠引導鑰匙插入，經長孔順利插入鑰匙孔內。通常，所述導向斜面9為20°-45°斜面。

其中，所述導向斜面9的表面設有耐磨層，經久耐磨。

使用時，將防塵蓋壓合在鎖頭上，把鎖固定在車體上，需要開啟或鎖閉電動車時，插入鑰匙即可打開或關閉車鎖，操作簡單。防塵蓋3起到第一級防護作用，彈性擋片8起到了第二級防水防塵的效果，使用效果好。減少了電動車市場售后維修成本。

本實用新型中的防塵蓋3能夠壓在固定套環1上，起到第一級防護作用，而鎖芯遮擋板上的彈性擋片能夠緊密貼合在長孔處，起到了第二級防水防塵的效果，使用效果好，減少了電動車市場售后維修成本。鎖芯遮擋板上的長孔處設有導向斜面，能夠引導鑰匙插入，使鑰匙經長孔順利插入鑰匙孔內。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
