本實用新型屬于財務會計技術領域，尤其涉及一種會計檔案打孔裝置。

背景技術：

會計檔案是指會計憑證，會計賬簿和財務報告等會計核算專業資料，是記錄和反映企事業單位經濟業務發生情況的重要史料和證據，屬于單位的重要經濟檔案，是檢查企事業單位過去經濟活動的重要依據，也是國家檔案的重要組成部分。會計憑證、會計賬簿、財務會計報告等會計檔案為了便于其分類保存，一般將同類會計檔案材料打孔裝訂在同一個檔案盒內，便于下次的查找同時節省了容納空間。現有的打孔裝置結構穩定性差，功能單一，打孔效果差，紙屑不易收集，且不夠環保。

技術實現要素：

本實用新型的目的在于提供一種會計檔案打孔裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種會計檔案打孔裝置，包括工字形架、鉆頭、打孔銷釘、第一墊板和第二墊板，所述工字形架的左側頂部設有手動液壓缸，手動液壓缸上設有用于調節手動液壓缸的伸縮長度的升降調節臂，所述手動液壓缸的活塞桿延伸至工字形架的內側，手動液壓缸的活塞桿端部設有打孔銷釘，打孔銷釘上配合滑動設有壓板，所述壓板的上側于打孔銷釘上還套設有彈簧，彈簧的上端連接固定于手動液壓缸的活塞桿上，彈簧的下端連接固定于壓板上，所述工字形架的右側頂部螺紋連接有螺桿，螺桿的上端延伸至工字形架的外側頂部，螺桿的下端延伸至工字形架的內側，所述螺桿的上端設有旋轉柄，所述螺桿的下端設有鉆頭，所述工字形架的左側內底部設有第二墊板，工字形架的右側內底部設有第一墊板，所述第二墊板和第一墊板的頂部均開設有通孔，所述第二墊板和第一墊板的內側于工字形架上還分別設有第二紙屑托盤和第一紙屑托盤。

作為本實用新型進一步的方案：所述旋轉柄包括圓環和圓環內側周向分布的多個連接桿，連接桿的一端與圓環連接，另一端與螺桿連接。

作為本實用新型進一步的方案：所述圓環和連接桿的表面還經過拋光處理。

作為本實用新型進一步的方案：所述第二墊板和第一墊板為結構尺寸相同的倒“U”形結構。

作為本實用新型進一步的方案：所述第二墊板頂部的通孔和打孔銷釘豎直對應，第一墊板頂部的通孔和鉆頭豎直對應。

作為本實用新型進一步的方案：所述工字形架的左右兩側的內底部還分別設有用于對第二紙屑托盤和第一紙屑托盤進行卡位的凹槽。

與現有技術相比，本實用新型的有益效果是：通過升降調節臂可對手動液壓缸進行伸縮控制，通過打孔銷釘可進行檔案文件的打孔作業，通過壓板可對檔案文件進行彈性按壓，以提升打孔效果，通過把持旋轉柄可對螺桿進行旋轉，進而通過鉆頭可對檔案文件進行鉆孔作業，通過第二墊板和第一墊板可進行打孔和鉆孔時的支撐，通過第二墊板和第一墊板上設置的通孔既利于對打孔銷釘和鉆頭進行容置，又利于紙屑落入到第二墊板和第一墊板內側的第二紙屑托盤和第一紙屑托盤上，且第二紙屑托盤和第一紙屑托盤卡放于工字形架的凹槽內，以免對裝置進行移動時第二紙屑托盤和第一紙屑托盤掉出，可靠性高。綜上所述，該打孔裝置結構穩定性高，可進行鉆孔和打孔作業，打孔鉆孔效果好，紙屑易于收集，完全手動操作，節能環保。

附圖說明

圖1為本實用新型的結構示意圖。

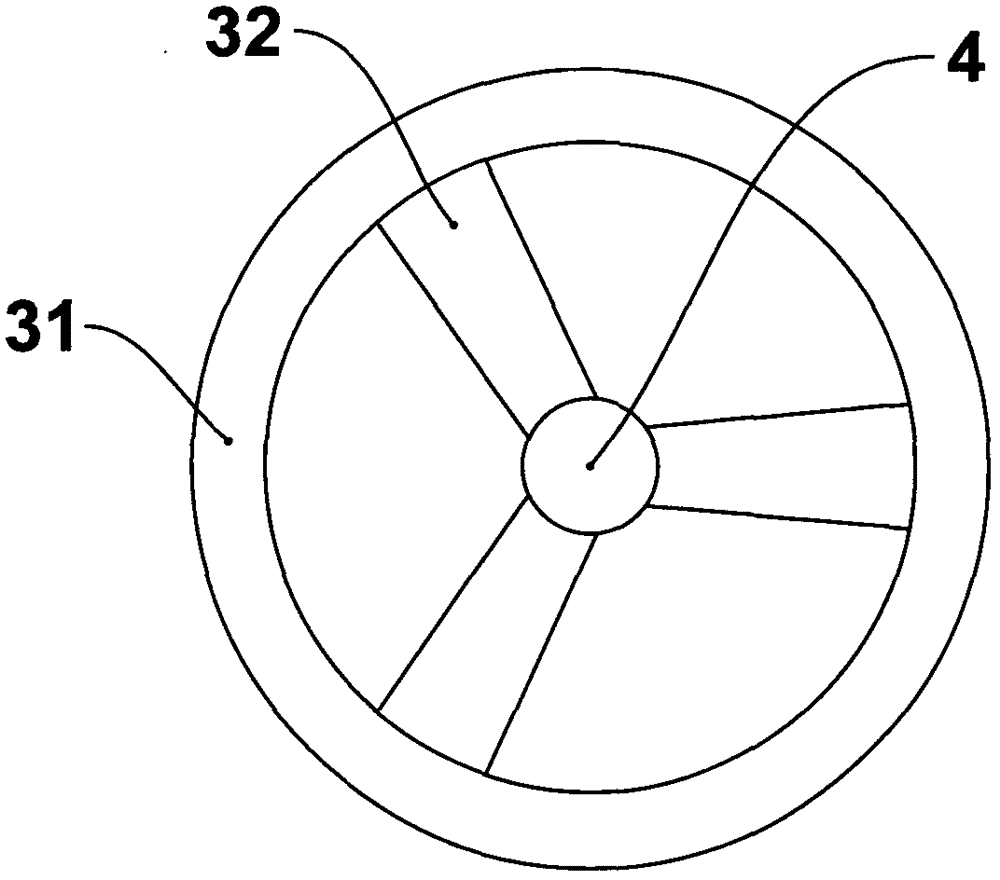

圖2為本實用新型中旋轉柄部分的俯視結構示意圖。

圖中：1-升降調節臂，2-手動液壓缸，3-旋轉柄，31-圓環，32-連接桿，4-螺桿，5-工字形架，6-鉆頭，7-第一墊板，8-第一紙屑托盤，9-第二紙屑托盤，10-通孔，11-第二墊板，12-打孔銷釘，13-壓板，14-彈簧。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1～2，本實用新型實施例中，一種會計檔案打孔裝置，包括工字形架5、鉆頭6、打孔銷釘12、第一墊板7和第二墊板11，所述工字形架5的左側頂部設有手動液壓缸2，手動液壓缸2上設有用于調節手動液壓缸2的伸縮長度的升降調節臂1，所述手動液壓缸2的活塞桿延伸至工字形架5的內側，手動液壓缸2的活塞桿端部設有打孔銷釘12，打孔銷釘12上配合滑動設有壓板13，所述壓板13的上側于打孔銷釘12上還套設有彈簧14，彈簧14的上端連接固定于手動液壓缸2的活塞桿上，彈簧14的下端連接固定于壓板13上，通過打孔銷釘12可進行打孔作業，通過壓板13可對檔案文件進行彈性按壓，以提升打孔效果，所述工字形架5的右側頂部螺紋連接有螺桿4，螺桿4的上端延伸至工字形架5的外側頂部，螺桿4的下端延伸至工字形架5的內側，所述螺桿4的上端設有旋轉柄3，所述旋轉柄3包括圓環31和圓環31內側周向分布的多個連接桿32，連接桿32的一端與圓環31連接，另一端與螺桿4連接，所述圓環31和連接桿32的表面還經過拋光處理，通過操作旋轉柄3可對螺桿4進行轉動，所述螺桿4的下端設有鉆頭6，通過鉆頭6可對檔案文件進行鉆孔。

所述工字形架5的左側內底部設有第二墊板11，工字形架5的右側內底部設有第一墊板7，所述第二墊板11和第一墊板7為結構尺寸相同的倒“U”形結構，所述第二墊板11和第一墊板7的頂部均開設有通孔10，且第二墊板11頂部的通孔10和打孔銷釘12豎直對應，第一墊板7頂部的通孔10和鉆頭6豎直對應，所述第二墊板11和第一墊板7的內側于工字形架5上還分別設有第二紙屑托盤9和第一紙屑托盤8，通過第二紙屑托盤9和第一紙屑托盤8方便對紙屑進行盛接，以便于回收。

本實用新型中，所述工字形架5的左右兩側的內底部還分別設有用于對第二紙屑托盤9和第一紙屑托盤8進行卡位的凹槽(未示出)，以免對裝置進行移動時第二紙屑托盤9和第一紙屑托盤8掉出，可靠性高。

本實用新型的工作原理是：通過升降調節臂1可對手動液壓缸2進行伸縮控制，通過打孔銷釘12可進行檔案文件的打孔作業，通過壓板13可對檔案文件進行彈性按壓，以提升打孔效果，通過把持旋轉柄3可對螺桿4進行旋轉，進而通過鉆頭6可對檔案文件進行鉆孔作業，通過第二墊板11和第一墊板7可進行打孔和鉆孔時的支撐，通過第二墊板11和第一墊板7上設置的通孔10既利于對打孔銷釘12和鉆頭6進行容置，又利于紙屑落入到第二墊板11和第一墊板7內側的第二紙屑托盤9和第一紙屑托盤8上，且第二紙屑托盤9和第一紙屑托盤8卡放于工字形架5的凹槽內，以免對裝置進行移動時第二紙屑托盤9和第一紙屑托盤8掉出，可靠性高。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
