本實用新型涉及機械技術領域，具體為一種打孔精確打孔機。

背景技術：

隨著社會的發展，工業生產越來越受到重視，工業生產過程中，經常需要為零件打孔，打孔的零件可以更好的進行連接，或者是工作，為了方便給零件打孔就產生了打孔機，現市場上的打孔機大多都不能固定好被打孔的物品，在打孔時被打孔的物體可能會發生位移，經常造成，打孔的位置不精準，或是損壞被打孔的物體。

技術實現要素：

本實用新型的目的在于提供一種打孔精的打孔機，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種打孔精確打孔機，包括底座，所述底座的頂部開設有滑槽，所述滑槽的內部滑動連接夾板，所述夾板的側面固定安裝有軸承，所述軸承的內部與連接桿的一端滑動連接，所述連接桿的另一端與螺旋桿的一端固定連接，所述螺旋桿嚙合在螺旋槽的內部，所述螺旋桿的另一端固定連接有把手，所述底座的內部設置有凹槽，所述夾板的側面固定連接有第一蝸桿，所述第一蝸桿的齒紋與齒輪的齒紋相嚙合，所述齒輪的齒紋與第二蝸桿的齒紋相嚙合，所述第二蝸桿的一端與夾板的一側固定連接，所述底座的頂部固定連接有支撐桿，所述支撐桿的頂部固定連接有打孔裝置。

優選的，所述第一蝸桿穿過凹槽固定連接在夾板的一側。

優選的，所述所述打孔裝置是由轉頭與伸縮桿固定連接在支撐桿的頂部構成的。

優選的，所述主動齒與從動齒活動連接在底座的內部。

優選的，所述夾板是底部活動連接有滾輪，滾輪滑動連接在滑槽內。

與現有技術相比，本實用新型的有益效果是：該打孔精確的打孔機，通過轉動把手，來移動螺旋桿，通過移動螺旋桿來移動連接桿，通過移動連接桿來移動夾板，通過移動夾板來帶動第一蝸桿，通過第一蝸桿使齒輪轉動，通過齒輪轉動來移動第二蝸桿，通過移動第二蝸桿來移動加固板，達到固定被打孔物體的效果，通過伸縮伸縮桿來控制鉆頭，來打孔。

附圖說明

圖1為本實用新型結構示意圖；

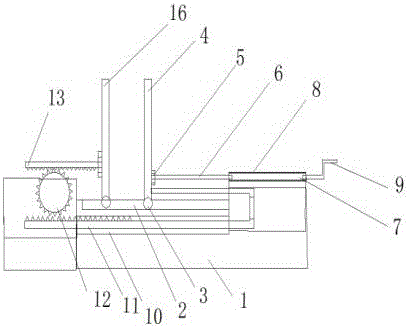

圖2為本實用新型固定裝置結構示意圖。

圖中：1底座、2滑槽、3滾輪、4夾板、5軸承、6連接桿、7螺旋桿、8螺旋槽、9把手、10凹槽、11第一蝸桿、12齒輪、14第二蝸桿、14支撐桿、15打孔裝置、16加固板。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種打孔精確打孔機，包括底座1，底座1的頂部開設有滑槽2，滑槽2的內部滑動連接夾板4，夾板4是底部活動連接有滾輪3，滾輪3滑動連接在滑槽2，使夾板的移動更平滑，夾板4的側面固定安裝有軸承5，軸承5的內部與連接桿6的一端滑動連接，連接桿6的另一端與螺旋桿7的一端固定連接， 螺旋桿7嚙合在螺旋槽8的內部，螺旋桿7的另一端固定連接有把手9，底座1的內部設置有凹槽10，第一蝸桿11穿過凹槽10固定連接在夾板的一側，使第一蝸桿11可以在底座1的內部移動，夾板4的側面固定連接有第一蝸桿11，第一蝸桿11的齒紋與齒輪12的齒紋相嚙合，齒輪12活動連接在底座1的內部，齒輪12的齒紋與第二蝸桿13的齒紋相嚙合，第二蝸桿13的一端與加固板16的一側固定連接，夾板4與加固板16固定被打孔的物體，使打孔更精確，底座1的頂部固定連接有支撐桿14，支撐桿14的頂部固定連接有打孔裝置15，打孔裝置15是由轉頭與伸縮桿固定連接在支撐桿的頂部構成的。

工作原理：當打孔精確打孔機使用時，將需要打孔的物品放在底架1上，轉動把手9，把手9連接的螺旋桿7就會向前移動，通過連接桿6就會推動夾板4向左移動，夾板4向左移動，連接夾板4的第一蝸桿11就會通過凹槽10向左移動，第一蝸桿11會使齒輪12轉動，齒輪12轉動會使第二蝸桿13向右移動，第二蝸桿13會推動加固板16向右移動，加固板16與夾板14固定物體，從而達到打孔精確的作用。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
