本實用新型涉及汽車及零部件領域，具體涉及一種半掛車主梁與地板裝配臺車。

背景技術：

在半掛車的生產過程中，半掛車行業的主梁與地板裝配工序常為非流水化作業，都是獨自裝配大大降低了生產效率，其中少數廠家流水化作業，輸送裝備通常為地面鏈式輸送機，該類型設備柔性低，難以適應半掛車多品種小批量的產品結構，同時在主梁與地板裝配過程中，需要多次翻轉工件，行業常采用懸掛鏈式翻轉機，該類型裝備容易造成主梁與地板變形、表面磕碰等過程不良率較高，因此一種可以實現流水作業，連續翻轉且生產效率高的裝配臺車就很有實用意義。

技術實現要素：

為解決上述技術問題，本實用新型的目的在于提供了一種半掛車主梁與地板裝配臺車，以解決現有生產效率低、柔性低、產品良率低等缺陷。

為實現上述目的，本實用新型之一種半掛車主梁與地板裝配臺車，它包括車體，所述的車體下部左右兩端均設置有軌道輪，所述的軌道輪靠內側位置設置有萬向腳輪，所述的萬向腳輪與車體間設置有頂高器，所述的車體上部通過銷軸固定設置有角度定位板，所述的車體左右兩側端部均設置有帶座軸承，所述的帶座軸承內穿插有定位插銷，所述的定位插銷上固定設置有支撐板，所述的支撐板下端設置有與角度定位板相對應的定位元件，所述的定位元件前端設置有側夾緊裝置，所述的定位元件間設置有旋轉架，所述的旋轉架和車體間對稱鉸接設置有一對氣彈簧，所述的支撐板上方固定設置有上夾緊裝置。

進一步，所述的軌道輪上設置有軌道槽。

進一步，所述的車體前端中部設置有固定插銷。

進一步，所述的上夾緊裝置和支撐板連接處設置有銅套。

進一步，所述的頂高器上設置有踏板。

進一步，所述的側夾緊裝置和上夾緊裝置上設置有操作手柄。

本實用新型與現有技術相比，其有益效果是：本實用新型的一種半掛車主梁與地板裝配臺車，全部的待裝配的零部件與裝備之間沒有干涉，每組主梁和地板獨立采用一組裝配臺車，通過軌道輪在固定的軌道上行走，能實現半掛車產品的脈動流水化生產，且裝配柔性高；裝夾在臺車上的主梁與地板能夠繞臺車上的旋轉軸翻轉，輔助其它零部件裝配，因翻轉軸線位置接近工件質心，且氣彈簧可以在翻轉時可以達到助力效果，翻轉時只需兩人手動即可輕松完成，一組臺車(2臺)同步翻轉，避免了主梁與地板的變形，同時工件與裝備裝夾可靠，無相對運動，避免了工件表面磕碰；萬向腳輪在軌道輪在軌道上行走時懸空放置，當臺車下軌道之后，腳踩踏板使得萬象腳輪著地并舉升臺車直至軌道輪離開軌道，方便移動，總的本實用新型具有生產效率高、柔性高、產品良率高、實用性強的優點。

附圖說明

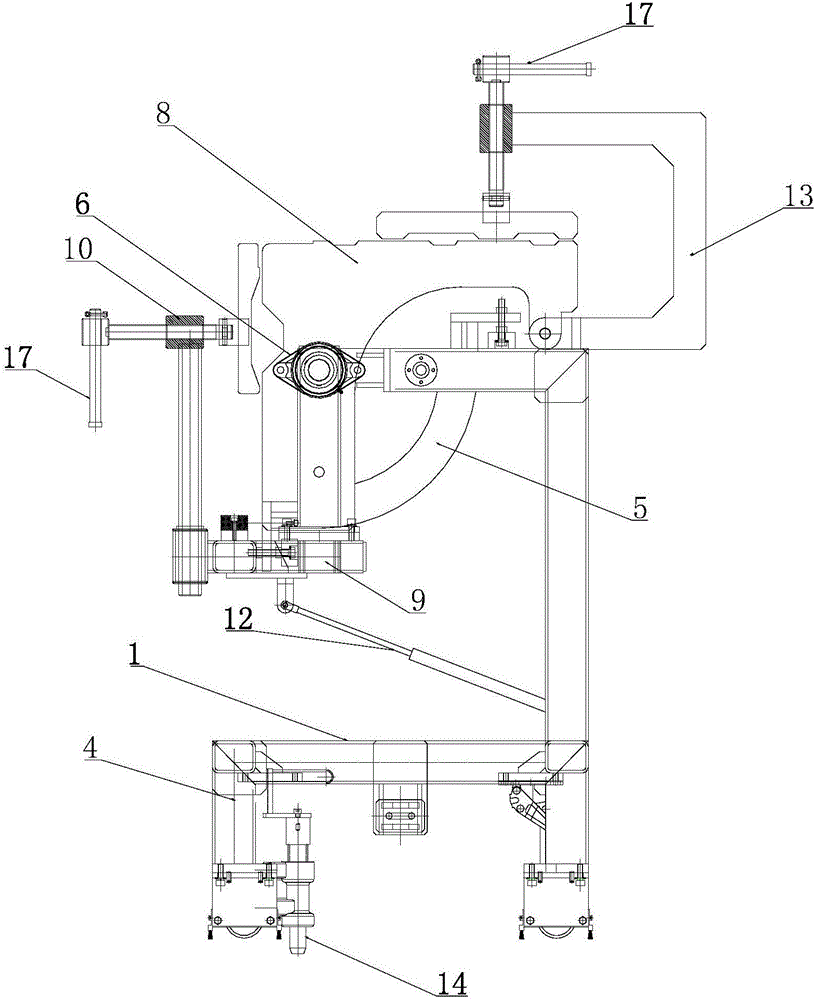

圖1是本實用新型一種半掛車主梁與地板裝配臺車的正視圖；

圖2是本實用新型一種半掛車主梁與地板裝配臺車的右視圖。

圖中：1、車體 2、軌道輪 201、軌道槽 3、萬向腳輪4、頂高器 5、角度定位板 6、帶座軸承 7、定位插銷 8、支撐板 9、定位元件 10、側夾緊裝置 11、旋轉架 12、氣彈簧 13、上夾緊裝置 14、固定插銷 15、銅套 16、踏板 17、操作手柄。

具體實施方式

為詳細說明本實用新型之技術內容、構造特征、所達成目的及功效，以下茲例舉實施例并配合附圖詳予說明。

在本實用新型的描述中，需要理解的是，術語″中心″、″縱向″、″橫向″、″前″、″后″、″左″、″右″、″豎直″、″水平″、″頂″、″底″、″內″、″外″等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型保護范圍的限制。

請參閱圖1所示，并結合圖2所示，本實用新型提供一種半掛車主梁與地板裝配臺車，它包括車體1，所述的車體1下部左右兩端均設置有軌道輪2，所述的軌道輪2靠內側位置設置有萬向腳輪3，所述的萬向腳輪3與車體1間設置有頂高器4，所述的車體1上部通過銷軸固定設置有角度定位板5，所述的車體1左右兩側端部均設置有帶座軸承6，所述的帶座軸承6內穿插有定位插銷7，所述的定位插銷7上固定設置有支撐板8，所述的支撐板8下端設置有與角度定位板5相對應的定位元件9，所述的定位元件9前端設置有側夾緊裝置10，所述的定位元件9間設置有旋轉架11，所述的旋轉架11和車體1間對稱鉸接設置有一對氣彈簧12，所述的支撐板8上方固定設置有上夾緊裝置13。

進一步，所述的軌道輪2上設置有軌道槽201。

進一步，所述的車體1前端中部設置有固定插銷14。

進一步，所述的上夾緊裝置13和支撐板8連接處設置有銅套15。

進一步，所述的頂高器4上設置有踏板16。

進一步，所述的側夾緊裝置10和上夾緊裝置13上設置有操作手柄17。

軌道槽能夠保證裝配臺車在行走時能夠更加平穩，實現流水化作業，銷軸能夠在裝配的時候和地面的銷套進行固定，保證臺車不會前后移動，利用氣彈簧的助力配合，保證在翻轉裝配的時候更加的輕便，當裝配完成之后，裝配臺車下軌道后直接腳踩踏板，使得萬象腳輪著地并舉升臺車直至軌道輪離開軌道，方便移動，總的本實用新型具有生產效率高、柔性高、產品良率高、實用性強的優點。
