本實用新型涉及五金配件，特別涉及一種用于平開門窗的防盜鎖扣件。

背景技術：

插銷是一種廣泛應用于門窗開關定位的五金產品，現有的插銷都由閂架以及插閂構成，閂架固定于門窗主體上，插閂活動插置于閂架中形成的開放式閂孔中，通過插閂端部與窗架的定位對窗扇起到固定作用。插銷比鎖的結構簡單很多，但效果相當，只是鎖在門外，插銷在門里。使用時，將插閂插入閂架中即可。

但是，這種插銷需要在門窗主體開孔用于固定閂架，從而對門窗主體造成了破壞。尤其對于不易開孔的防盜門和不宜開孔的高檔名貴木門，現有的插銷不適用。

另外，現有的插銷一般是通過螺釘固定安裝在門窗上，其螺釘的旋進方向與門窗的開啟方向一致，由此，再施加足夠大的推力時，門窗上的插銷會被拉掉，從而造成門窗暴力開啟。

技術實現要素：

本實用新型的目的是提供一種防盜鎖扣件。

根據本實用新型的一個方面，提供了一種防盜鎖扣件，用于鎖閉平開門窗，包括固定座和定位座，固定座與門窗框體固定連接，定位座與固定座一端相鉸接，固定座鉸接定位座的一端設有長圓孔，長圓孔內設有轉銷，長圓孔內還設有彈簧，彈簧兩端分別與轉銷和長圓孔連接，并將轉銷頂向長圓孔一側，定位座鉸接固定座的一端設有圓孔，轉銷分別穿過圓孔和長圓孔，從而將固定座和定位座相鉸接，定位座還具有拉手，定位座以轉銷為軸進行旋轉且其一側能與固定座相接觸，固定座和定位座相接觸的部分設有卡扣部，卡扣部在彈簧的作用下進行閉合，進而阻止平開門窗開啟。

采用以上技術方案的防盜鎖扣件，安裝在門窗框體上，不會對門窗主體造成破壞，尤為適合不易開孔的防盜門和不宜開孔的高檔名貴木門使用。該防盜鎖扣件不僅安裝方便，而且開啟和鎖閉也十分方便。

在一些實施方式中，卡扣部包括卡槽和與卡槽相匹配的卡銷，卡槽和卡銷分別設于固定座和定位座其中之一上。

在一些實施方式中，卡槽設于固定座上，卡銷設于定位座上。

在一些實施方式中，固定座設有安裝孔，安裝孔用于穿設螺釘，螺釘的旋進方向與平開門窗的開啟方向相交。由此，該防盜鎖扣件可以有效防止暴力推開門窗。

在一些實施方式中，螺釘的旋進方向與平開門窗的開啟方向相垂直。

在一些實施方式中，定位座與平開門窗相接觸的部分設有燕尾槽，燕尾槽內安裝有緩沖條。由此，定位座與平開門窗之間不會形成刮碰，不會對門窗造成損傷，而且也不會產生噪音，更加靜音。

在一些實施方式中，緩沖條為橡膠條。

在一些實施方式中，卡扣部的開啟方向與長圓孔的長邊方向相同。

在一些實施方式中，拉手設于定位座與固定座相對的一側，定位座一側向外翹起從而形成拉手。

附圖說明

圖1為本實用新型一種實施方式的防盜鎖扣件的結構示意圖。

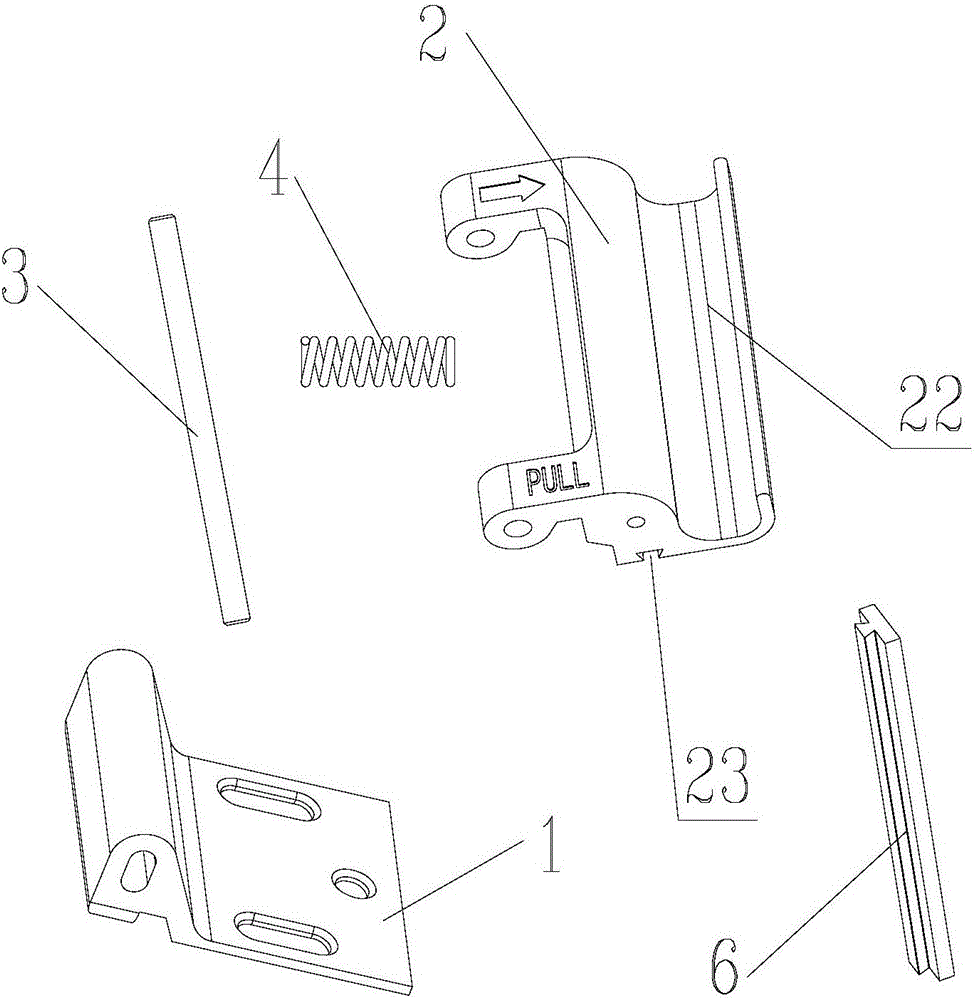

圖2為圖1所示防盜鎖扣件的分解圖。

圖3為圖2所示固定座的結構示意圖。

圖4為圖2所示定位座的結構示意圖。

圖5為圖1所示防盜鎖扣件鎖閉狀態示意圖。

圖6為圖1所示防盜鎖扣件開啟狀態示意圖。

具體實施方式

下面結合附圖對本實用新型作進一步詳細的說明。

圖1至圖6示意性地顯示了根據本實用新型的一種實施方式的防盜鎖扣件。如圖所示，該裝置用于鎖閉平開門窗，包括固定座1和定位座2。

其中，固定座1與門窗框體A固定連接。

固定座1設有安裝孔13。安裝孔13用于穿設螺釘7，進而將固定座1固定在門窗框體A上，螺釘7的旋進方向與平開門窗B的開啟方向相交。由此，該防盜鎖扣件可以有效防止暴力推開門窗。

在本實施例中，螺釘7的旋進方向與平開門窗B的開啟方向相垂直。

定位座2與固定座1一端相鉸接。

固定座1與定位座2相接觸的部分設有膠條12。

固定座1鉸接定位座2的一端設有長圓孔11。

長圓孔11內設有轉銷3和彈簧4。

彈簧4兩端分別與轉銷3和長圓孔11連接，并將轉銷3頂向長圓孔11一側。

定位座2鉸接固定座1的一端設有圓孔21。

轉銷3分別穿過圓孔21和長圓孔11，從而將固定座1和定位座2相鉸接。

定位座2還具有拉手22。拉手22設于定位座2與固定座1相對的一側，定位座2一側向外翹起從而形成拉手22。

定位座2與平開門窗B相接觸的部分設有燕尾槽23。燕尾槽23內安裝有緩沖條6。緩沖條6為橡膠條。由此，定位座2與平開門窗B之間不會形成刮碰，不會對門窗造成損傷，而且也不會產生噪音，更加靜音。

定位座2以轉銷3為軸進行旋轉且其一側能與固定座1相接觸，固定座1和定位座2相接觸的部分設有卡扣部5，卡扣部2在彈簧4的作用下進行閉合，進而阻止平開門窗B開啟。

卡扣部5包括卡槽51和與卡槽51相匹配的卡銷52。卡槽51和卡銷52分別設于固定座1和定位座2其中之一上。卡扣部5的開啟方向與長圓孔21的長邊方向相同。

在本實施例中，卡槽51設于固定座1上，卡銷52設于定位座2上。

在另外的實施例中，卡槽51還可以設于定位座2上，卡銷52還可以相應的設于固定座1上。

采用以上技術方案的防盜鎖扣件，安裝在門窗框體A上，不會對門窗主體B造成破壞。該防盜鎖扣件不僅安裝方便，而且開啟和鎖閉也十分方便。

如圖5和圖6所示，該防盜鎖扣件的鎖閉過程為：關上門窗主體B，將定位座2向門窗主體B轉動，直至緩沖條7接觸門窗主體B，此時，卡銷52與卡槽51的位置相對應，卡銷52再彈簧4的作用下進入卡槽51，定位座2位置固定，無法以轉軸3為軸進行旋轉。此時，門窗主體B被定位座2擋住，無法開啟。

該防盜鎖扣件的開啟過程為：手持拉手22，使定位座2克服彈簧4的彈力沿卡槽51的深度方向外移動，卡銷52離開卡槽51，此時，定位座2能夠以轉軸3為軸進行旋轉，從而可以避開門窗主體B開啟的空間，門窗主體B可以開啟。

以上所述的僅是本實用新型的一些實施方式。對于本領域的普通技術人員來說，在不脫離本實用新型創造構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。
