本實用新型涉及PI管加工設備領域，尤其涉及一種PI管切斷機的夾料組件。

背景技術：

PI（聚酰亞胺）管是一種新型耐高溫?zé)峁绦怨こ趟芰希捎谄湓?270－400℃的大范圍溫度內能保持較高的物理機械性能，同時可在-240－260℃的空氣中長期使用，并具有優異的電絕緣性、耐磨性、抗高溫輻射性能和物理機械性能，合成途徑較多并可用各種方法加工成型，所以在航空、電器、機械、微電子、計量等領域廣泛使用。傳統的PI管切割機在夾料組件設計上存在一定缺陷，容易導致PI管在旋轉過程中晃動，而且同一個PI管工件兩端被夾持后只能單次切割，不能多段同時切割，效率非常低。

技術實現要素：

為了克服上述現有技術的不足，本實用新型提供了一種PI管切斷機的夾料組件，其能夠多工位且穩定地卡緊工件。

本實用新型解決其技術問題所采用的技術方案為：

PI管切斷機的夾料組件，包括工作臺和用于夾持工件并帶動工件旋轉的夾料機構，所述工作臺上還設有Y軸滑軌和底座氣缸，所述Y軸滑軌上滑動安裝有底座，所述夾料機構包括安裝在工作臺上的主軸組件和安裝在底座前端的尾端夾緊組件，所述主軸組件包括主軸和主軸電機，所述主軸沿其軸向套設有若干套管，所述主軸可帶動若干套管同步旋轉，工件套設在若干套管上，相鄰的兩個套管之間夾設有復位彈簧，所述主軸與相鄰的兩個套管之間形成一伸縮槽，所述伸縮槽沿主軸的軸向的長度隨復位彈簧的形變而變化，所述伸縮槽內安裝有密封圈，所述密封圈被相鄰的兩個套管擠壓變形后可卡緊工件。

作為上述技術方案的改進，所述尾端夾緊組件包括夾緊氣缸、第二X軸滑軌以及滑動安裝在第二X軸滑軌上的夾緊支架，所述夾緊支架上設有夾頭，所述夾頭高度與主軸高度一致，所述夾頭在底座氣缸和夾緊氣缸作動下可移動至主軸一端，并沿主軸的軸向擠壓套管。

作為上述技術方案的改進，所述工作臺位于底座前方還設有定位塊，當?shù)鬃诘鬃鶜飧鬃鲃酉碌猪斣诙ㄎ粔K上時，所述夾頭處于主軸的軸向延伸位置。

作為上述技術方案的改進，所述套管設置有三組。

本實用新型的有益效果有：

本夾料組件通過尾端夾緊組件擠壓套管之間的間隙，致使相鄰的兩個套管之間的伸縮槽變窄，壓縮密封圈，密封圈被擠壓變形導致其外徑擴大，從而卡緊并限制工件，主軸可帶動工件一起穩定旋轉，由于套管可設置為多組，對應多個密封圈可對同一工件多工位卡緊，使得工件可同時被切割成多段。

附圖說明

下面結合附圖及具體實施例對本實用新型作進一步說明，其中：

圖1是本實用新型實施例的結構示意圖；

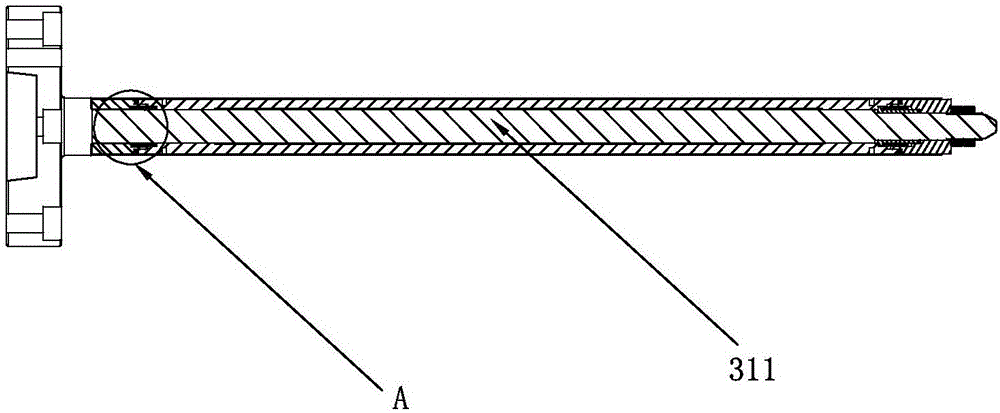

圖2是本實用新型實施例中主軸組件的剖視圖；

圖3是圖2中A處的局部放大圖；

圖4是本實用新型實施例中尾端夾緊組件的結構示意圖。

具體實施方式

參見圖1 ，本實用新型的一種PI管切斷機的夾料組件，包括工作臺2和用于卡緊工件1并帶動工件1旋轉的夾料機構3，所述工作臺2上還設有第一Y軸滑軌21和底座氣缸22，所述第一Y軸滑軌21上滑動安裝有底座4，所述夾料機構3包括安裝在工作臺2上的主軸組件31和安裝在底座4前端的尾端夾緊組件32。

進一步參見圖2和圖3，所述主軸組件31包括主軸311和主軸電機312，所述主軸311沿其軸向套設有若干套管313且主軸311能夠帶動若干套管313同步旋轉，套管313可沿主軸311的軸向相對移動，工件1套設在若干套管313上，相鄰的兩個套管313之間夾設有復位彈簧314，所述主軸311與相鄰的兩個套管313之間形成一伸縮槽315，所述伸縮槽315沿主軸311的軸向的長度隨復位彈簧314的形變而變化，所述伸縮槽315內安裝有密封圈316。

進一步參見圖4，所述尾端夾緊組件32包括夾緊氣缸321、第二X軸滑軌322以及滑動安裝在第二X軸滑軌322上的夾緊支架323，所述夾緊支架323上設有夾頭324，所述夾頭324高度與主軸311高度一致，如圖1所示，所述工作臺2位于底座4前方還設有定位塊8，當?shù)鬃?在底座氣缸22作動下抵頂在定位塊8上時，所述夾頭324處于主軸311的軸向延伸位置，所述夾頭324在夾緊氣缸321作動下可移動至主軸311一端，并沿主軸311的軸向擠壓套管313，使得任意相鄰的兩個套管313之間的距離被縮短，同時復位彈簧314被壓縮，伸縮槽315沿主軸311的軸向的長度變短并擠壓密封圈316，使密封圈316被擠壓變形導致其外徑擴大，從而卡緊并限制工件1，密封圈316通過摩擦力能帶動工件1同步旋轉，并防止工件1沿主軸311的軸向滑動，從而使得主軸能夠帶動工件1一起旋轉，保證工件1穩定不晃動，在工件1完成切割成段操作后，夾頭324在夾緊氣缸321作動下復位，相鄰的兩個套管313在復位彈簧314的彈力下松開密封圈316，密封圈316與工件1分離，可依次取出成段后的工件。

此外，當工件1需要同時切割成多段時，為了提高切割效率，套管313可設置為多組，本實施例設置為三組，每段工件對應被至少一個密封圈316對應卡緊并被帶動旋轉，再采用相應數量的刀片分段同時切割工件1，每段工件在旋轉時不受其兩端切割程度的影響，而傳統的夾持方式是采用夾料設備直接夾緊工件1兩端并帶動其旋轉，工件1是在來自其兩端的旋轉扭矩作用下旋轉，若操作時用兩組或兩組以上的刀片同時分多段切割工件1，在切割過程未完全完成時，處于中間段的工件已經很難在其兩端的旋轉扭矩作用下正常旋轉，造成切割后的工件尺寸精度非常低。

本夾料組件先將工件1套在主軸311上，移動底座4及夾緊支架323，夾頭324夾緊工件1，主軸電機312驅動工件1旋轉，刀片切割工件1，可將工件切割成多段，刀片與工件1始終穩定地保持垂直穩定狀態，使切割尺寸穩定，切割后的工件1邊緣整齊無毛邊。

以上所述，只是本實用新型的較佳實施方式而已，但本實用新型并不限于上述實施例，只要其以任何相同或相似手段達到本實用新型的技術效果，都應屬于本實用新型的保護范圍。
