本實用新型涉及控制系統技術領域，尤其涉及一種電動開窗器控制系統。

背景技術：

隨著生活水平的提高，為了增加人們生活中的舒適度，越來越多的電子產品適用于人們的日常生活中，給人們帶來了很大的便利。電動開窗器作為當前的時尚產品，是用于打開和關閉窗戶的智能機器，國外一般稱作“開窗器”，而在國內大都叫作“開窗機”，滿足了一些高位設置的窗戶的關合和人們遠距離控制帶來的舒適感。現有的電動開窗器控制系統雖然在一定程度上使得人們享受到遠距離控制窗戶給人們帶來的便利，但是多數開窗器性能較為保守，智能化程度低，需要人為操控的因素較多，一旦室內出現著火等故障時，無法自動實現窗戶的開啟，在使用上存在一定的局限性。

技術實現要素：

本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種電動開窗器控制系統。

為了實現上述目的，本實用新型采用了如下技術方案：

電動開窗器控制系統，包括殼體，所述殼體的頂端設有凹槽、顯示屏和太陽能電池板，所述顯示屏位于凹槽和太陽能電池板之間，所述顯示屏的一側還設有報警器和煙霧傳感器，所述凹槽的一側內壁鉸接有防護蓋，所述凹槽內設有按鍵，所述殼體的一側設有兩個卡槽，所述卡槽內均設有轉動球，所述轉動球上均安裝有連接桿，且連接桿的一端延伸至殼體的外側，所述兩個連接桿之間螺紋連接有手柄，所述殼體內設有主控板、充電裝置和蓄電池，所述主控板上設有數據存儲模塊和控制模塊，其中太陽能電池板和蓄電池均與充電裝置連接，煙霧傳感器與控制模塊的輸入端連接，控制模塊的輸出端分別與驅動模塊、報警器、顯示屏和數據存儲模塊連接。

優選的，所述殼體靠近手柄的一側和手柄均為弧形結構，且殼體與手柄相互配合。

優選的，所述控制模塊與鍵盤和蓄電池雙向連接，所述蓄電池分別與報警器、煙霧傳感器、顯示屏和鍵盤電性連接。

優選的，所述防護蓋靠近凹槽的一側設有鎖塊，所述凹槽的一側內壁設有設有鎖槽，且鎖槽與鎖塊相配合。

優選的，所述卡槽靠近手柄的一側設有卡塊，且卡塊與轉動球滑動連接。

本實用新型的有益效果是：設計合理，操作簡單，利用手柄和弧形殼體的設計，一方面避免手持該開窗器出現滑落的問題，另一方面減小放置體積，方便該開窗器的攜帶和收納；利用煙霧傳感器實時監測室內的環境，一旦檢測到預定值的煙霧含量，實現窗戶的智能打開，有效提高室內的安全性能；同時利用太陽能電池板提高對綠色能源的利用率，降低了成本。

附圖說明

圖1為本實用新型提出的電動開窗器控制系統的立體結構示意圖；

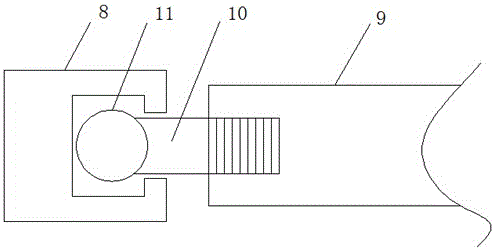

圖2為本實用新型提出的電動開窗器控制系統的部分結構示意圖；

圖3為本實用新型提出的電動開窗器控制系統的原理框圖。

圖中：1殼體、2主控板、3防護蓋、4報警器、5煙霧傳感器、6顯示屏、7太陽能電池板、8卡槽、9手柄、10連接桿、11轉動球。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。

參照圖1-3，電動開窗器控制系統，包括殼體1，殼體1的頂端設有凹槽、顯示屏6和太陽能電池板7，顯示屏6位于凹槽和太陽能電池板7之間，顯示屏6的一側還設有報警器4和煙霧傳感器5，凹槽的一側內壁鉸接有防護蓋3，凹槽內設有按鍵，殼體1的一側設有兩個卡槽8，卡槽8內均設有轉動球11，轉動球11上均安裝有連接桿10，且連接桿10的一端延伸至殼體1的外側，兩個連接桿10之間螺紋連接有手柄9，殼體1內設有主控板2、充電裝置和蓄電池，主控板2上設有數據存儲模塊和控制模塊，其中太陽能電池板7和蓄電池均與充電裝置連接，煙霧傳感器5與控制模塊的輸入端連接，控制模塊的輸出端分別與驅動模塊、報警器4、顯示屏6和數據存儲模塊連接。本實用新型的有益效果是：設計合理，操作簡單，利用手柄9和弧形殼體1的設計，一方面避免手持該開窗器出現滑落的問題，另一方面減小放置體積，方便該開窗器的攜帶和收納；利用煙霧傳感器5實時監測室內的環境，一旦檢測到預定值的煙霧含量，實現窗戶的智能打開，有效提高室內的安全性能；同時利用太陽能電池板7提高對綠色能源的利用率，降低了成本。

殼體1靠近手柄9的一側和手柄9均為弧形結構，且殼體1與手柄9相互配合，控制模塊與鍵盤和蓄電池雙向連接，蓄電池分別與報警器4、煙霧傳感器5、顯示屏6和鍵盤電性連接，防護蓋3靠近凹槽的一側設有鎖塊，凹槽的一側內壁設有設有鎖槽，且鎖槽與鎖塊相配合，卡槽8靠近手柄9的一側設有卡塊，且卡塊與轉動球11滑動連接。本實用新型的有益效果是：設計合理，操作簡單，利用手柄9和弧形殼體1的設計，一方面避免手持該開窗器出現滑落的問題，另一方面減小放置體積，方便該開窗器的攜帶和收納；利用煙霧傳感器5實時監測室內的環境，一旦檢測到預定值的煙霧含量，實現窗戶的智能打開，有效提高室內的安全性能；同時利用太陽能電池板7提高對綠色能源的利用率，降低了成本。

工作原理：使用時，根據需要在按鍵處輸入對窗戶的對應調節按鍵，控制模塊控制窗戶上的驅動模塊實現手動對窗戶的調節，通過顯示屏6觀察窗戶的實時動態及時該開窗器的電量情況；另外，煙霧傳感器5實時監測室內的環境，一旦檢測到預定值的煙霧含量時，控制模塊智能實現窗戶上的驅動模塊驅動窗戶打開，當煙霧含量持續超標時，控制模塊控制報警器4發出警報，提示室內的人員做出響應的措施，有效提高室內的安全性能；同時利用太陽能電池板7和充電裝置為蓄電池內提供電源，為該開窗器的各種電器補充電力，提高對綠色能源的利用率，降低了成本；利用手柄9和弧形殼體1的設計，在使用時，通過螺紋轉動手柄9，將手柄9旋轉至殼體1的外側，避免手持該開窗器出現滑落的問題，方便攜帶，無需使用時，通過螺紋轉動手柄9至殼體1的弧形側壁上，減小放置的總體積，方便該開窗器的收納。
