本實用新型是一種用于覆膜鐵的打孔裝置，屬于覆膜鐵領域。

背景技術：

覆膜加工由于不使用粘著劑、溶劑，所以不含甲醛，且塑料膜可經過美化裝飾、抗菌、防染等處理，確保了人體的安全性和健康、同時又起到了環保的作用。 應用于制罐行業的覆膜板，俗稱為覆膜鐵，是采用PET，PC，PE或PP薄膜與金屬板材進行覆合而成。傳統的金屬罐內側都必須經過涂裝加工，而涂裝方法所含有的物質，對人體和環境都會產生有害影響，尤其是食用罐頭, 現在的處理方法是在罐的內壁采用樹脂進行涂裝。

現有覆膜鐵的打孔裝置上不設有獨立的傳動裝置，無法拆卸下鉆頭進行更換處理，在磨損后的更換較為復雜和麻煩。

技術實現要素：

針對現有技術存在的不足，本實用新型目的是提供一種用于覆膜鐵的打孔裝置，以解決現有覆膜鐵的打孔裝置上不設有獨立的傳動裝置，無法拆卸下鉆頭進行更換處理，在磨損后的更換較為復雜和麻煩的問題。

為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種用于覆膜鐵的打孔裝置，其結構包括：固定連接底板、打孔裝置保護外罩、固定裝置、固定螺絲、打孔固定裝置、打孔鉆頭固定圈、鉆孔頭、連接桿、連接保護罩、底座保護罩、傳動裝置、工作電機、散熱窗口；所述固定連接底板上連接有打孔裝置保護外罩，所述打孔裝置保護外罩上連接有固定裝置，所述固定裝置上連接有打孔固定裝置，所述打孔固定裝置上設有打孔鉆頭固定圈，所述打孔鉆頭固定圈上連接有鉆孔頭，所述打孔裝置保護外罩上連接有連接桿，所述打孔裝置保護外罩與連接保護罩相連接，所述連接保護罩與底座保護罩相連接，所述底座保護罩上連接有傳動裝置，所述傳動裝置與工作電機相連接。

進一步地，所述傳動裝置包括：電機連接軸、轉動圓盤、傳送帶、傳動圓盤、固定圓盤、打孔轉軸。

進一步地，所述電機連接軸與轉動圓盤相連接，所述轉動圓盤與傳動圓盤通過傳送帶相連接，所述傳動圓盤上連接有固定圓盤，所述固定圓盤上設有打孔轉軸。

進一步地，所述固定裝置內設有固定螺絲，所述固定裝置通過固定螺絲與打孔裝置保護外罩活動連接。

進一步地，所述工作電機上設有散熱窗口。

進一步地，所述工作電機與電機連接軸相連接。

本實用新型的有益效果：本實用新型改進了一般覆膜鐵的打孔裝置，設置了能夠單獨進行拆卸的打孔固定裝置及傳動裝置，解決了現有覆膜鐵的打孔裝置上不設有獨立的傳動裝置，無法拆卸下鉆頭進行更換處理，在磨損后的更換較為復雜和麻煩的問題，提高了覆膜鐵的打孔裝置的工作效率和使用效率，降低了使用成本和生產成本。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本實用新型的其它特征、目的和優點將會變得更明顯：

圖1為本實用新型一種用于覆膜鐵的打孔裝置的結構示意圖；

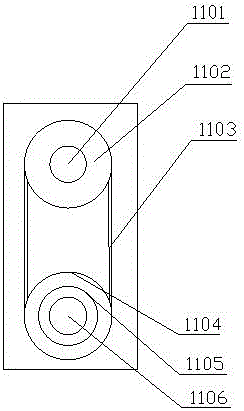

圖2為本實用新型一種用于覆膜鐵的打孔裝置的傳動裝置結構示意圖；

圖中：固定連接底板1、打孔裝置保護外罩2、固定裝置3、固定螺絲4、打孔固定裝置5、打孔鉆頭固定圈6、鉆孔頭7、連接桿8、連接保護罩9、底座保護罩10、傳動裝置11、工作電機12、散熱窗口13、電機連接軸1101、轉動圓盤1102、傳送帶1103、傳動圓盤1104、固定圓盤1105、打孔轉軸1106。

具體實施方式

為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

請參閱圖1、圖2，本實用新型提供一種用于覆膜鐵的打孔裝置，其結構包括：固定連接底板1、打孔裝置保護外罩2、固定裝置3、固定螺絲4、打孔固定裝置5、打孔鉆頭固定圈6、鉆孔頭7、連接桿8、連接保護罩9、底座保護罩10、傳動裝置11、工作電機12、散熱窗口13；所述固定連接底板1上連接有打孔裝置保護外罩2，所述打孔裝置保護外罩2上連接有固定裝置3，所述固定裝置3上連接有打孔固定裝置5，所述打孔固定裝置5上設有打孔鉆頭固定圈6，所述打孔鉆頭固定圈6上連接有鉆孔頭7，所述打孔裝置保護外罩2上連接有連接桿8，所述打孔裝置保護外罩2與連接保護罩9相連接，所述連接保護罩9與底座保護罩10相連接，所述底座保護罩10上連接有傳動裝置11，所述傳動裝置11與工作電機12相連接，所述傳動裝置11包括：電機連接軸1101、轉動圓盤1102、傳送帶1103、傳動圓盤1104、固定圓盤1105、打孔轉軸1106，所述電機連接軸1101與轉動圓盤1102相連接，所述轉動圓盤1102與傳動圓盤1104通過傳送帶1103相連接，所述傳動圓盤1104上連接有固定圓盤1105，所述固定圓盤1105上設有打孔轉軸1106，所述固定裝置3內設有固定螺絲4，所述固定裝置3通過固定螺絲4與打孔裝置保護外罩2活動連接，所述工作電機12上設有散熱窗口13，所述工作電機12與電機連接軸1101相連接。

在進行使用時，打開工作電機12，通過工作電機12帶動電機連接軸1101進行運轉，在轉動圓盤1102的帶動下帶動傳動圓盤1104運轉，從而帶動鉆孔頭7運轉進行工作，本實用新型改進了一般覆膜鐵的打孔裝置，設置了能夠單獨進行拆卸的打孔固定裝置5及傳動裝置11，解決了現有覆膜鐵的打孔裝置上不設有獨立的傳動裝置，無法拆卸下鉆頭進行更換處理，在磨損后的更換較為復雜和麻煩的問題，提高了覆膜鐵的打孔裝置的工作效率和使用效率，降低了使用成本和生產成本。
