本實用新型屬于覆膜砂生產技術領域；具體的說是涉及一種新型覆膜砂冷卻裝置。

背景技術：

覆膜砂主要采用優質精選天然石英砂為原料，以一種特殊性能的樹脂及理想的工藝，根據用戶的不同技術需求，在冷、固化速度、脫膜性、流動性、潰散性、鑄件表面光潔度、儲存等方面力求完美；是汽車、拖拉機、液壓件等最佳造型材料；覆膜砂在砂粒表面造型前即覆有一層固化樹脂膜的型砂或芯砂，其主要有冷法和熱法兩種覆膜工藝：冷法用乙醇將樹脂溶解，并在混砂過程中加入烏洛托品，使二者包覆在砂粒表面，乙醇揮發，得覆膜砂；熱法把砂預熱到一定溫度，加樹脂使其熔融，攪拌使樹脂包覆在砂粒表面，加烏洛托品水溶液及潤滑劑，冷卻、破碎、篩分得覆膜砂；然而在覆膜砂成品剛生產出時具有較高的溫度，一般需要經過在空氣環境中放置一定時間冷卻后才能放入儲存袋中，這樣一來，費時費力，其企業生產效率低；在現有技術中存在著通過軸流風機冷卻塔的結構方式進行覆膜砂的加速冷卻，但是其結構特征存在冷卻效率低，冷卻時間短的特點，沒有達到較好的冷卻效果。

技術實現要素：

本實用新型的發明目的：

主要是為了提供一種新型結構的覆膜砂冷卻裝置，有效的提高覆膜砂在冷卻過程中的冷卻時間，同時提高其在生產過程中的冷卻效率，有效的降低工人的勞動強度，提高企業的生產效率，提高企業的經濟效益。

本實用新型的技術方案為：

提供了一種新型覆膜砂冷卻裝置，包括圓筒形的冷卻塔體，在冷卻塔體的一側設置有進料管，進料管延伸至冷卻塔體內部，在冷卻塔體內部的上端還交錯設置有多個擾流板，冷卻塔體的下端設置有吸風口，吸風口的下部設置有出料口，在冷卻塔體的上端還設置有軸流風機；在冷卻塔體內部的進料管的下部設置有三叉分料器，三叉分料器通過固定桿與冷卻塔體相固定，在三叉分料器的三個分料端出口的下方均設置有冷卻柱體，在每一個冷卻柱體上還設置有下料螺旋臺，冷卻柱體之間通過管路相連接后在分別于外部設置的進水罐和出水罐相連接。

在冷卻柱體內部沿柱體內壁處設置有通水槽。

在冷卻柱體與進水罐之間還設置有進水閥。

在冷卻柱體與出水罐之間還設置有出水閥。

本實用新型的有益效果是：

該結構設置的新型覆膜砂冷卻裝置，結構簡單，實用性能強，不但有效的提高了覆膜砂在冷卻過程中的冷卻時間，同時有效的提高了其在生產過程中的冷卻效率，降低了工人的勞動強度，提高了企業的生產效率，提高了企業的經濟效益。

附圖說明

圖1為本實用新型的結構示意圖；

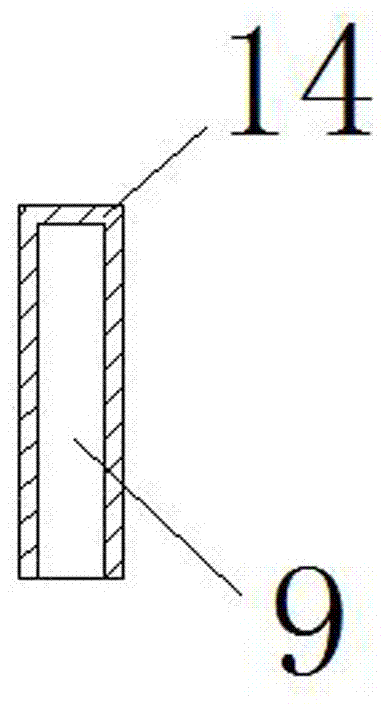

圖2為本實用新型的通水槽的結構示意圖。

圖中；1為冷卻塔體；2為進料管；3為擾流板；4為吸風口；5為出料口；6為軸流風機；7為三叉分料器；8為固定桿；9為冷卻柱體；10為下料螺旋臺；11為管路；12為進水罐；13為出水罐；14為通水槽；15為進水閥；16為出水閥。

具體實施方式

以下結合附圖對本實用新型的具體實施方式做出詳細的描述。

如圖1～2所示，提供了一種新型覆膜砂冷卻裝置，包括圓筒形的冷卻塔體1，在冷卻塔體的一側設置有進料管2，進料管延伸至冷卻塔體內部，在冷卻塔體內部的上端還交錯設置有多個擾流板3，冷卻塔體的下端設置有吸風口4，吸風口的下部設置有出料口5，在冷卻塔體的上端還設置有軸流風機6；在冷卻塔體內部的進料管的下部設置有三叉分料器7，三叉分料器通過固定桿8與冷卻塔體相固定，在三叉分料器的三個分料端出口的下方均設置有冷卻柱體9，在每一個冷卻柱體上還設置有下料螺旋臺10，冷卻柱體之間通過管路11相連接后在分別于外部設置的進水罐12和出水罐13相連接。

在冷卻柱體內部沿柱體內壁處設置有通水槽14。

在冷卻柱體與進水罐之間還設置有進水閥15。

在冷卻柱體與出水罐之間還設置有出水閥16。

該結構設置的新型覆膜砂冷卻裝置結構簡單適用，通過設置三叉分料器將物料有效的進行分離冷卻，提高了粉料的冷卻效率，在冷卻方式上，由于設置有冷卻柱體以及在冷卻柱體上設置的下料螺旋臺，物料經過下料螺旋臺進行螺旋下料的方式，提高了物料在冷卻過程中的冷卻距離，從而有效的提高了物料在冷卻過程中的冷卻效率，在軸流風機冷卻的同時還通過在冷卻柱體上開設通水槽進行水冷卻的方式；該結構設置的新型覆膜砂冷卻裝置，結構簡單，實用性能強，不但有效的提高了覆膜砂在冷卻過程中的冷卻時間，同時有效的提高了其在生產過程中的冷卻效率，降低了工人的勞動強度，提高了企業的生產效率，提高了企業的經濟效益。
