本發明涉及一種電力配網搶修箱，具體說是通過驅動機構驅動行走輪工作，并通過固定座攜帶工具箱的裝置，屬于電力搶修設備技術領域。

背景技術：

高空電力設備維修時，工作人員通過攀爬設備爬升到工作區域，需要采用專用的設備將檢修用具攜帶到工作區域。

現有的搶修箱大多需要工作人員手提或背挎至高空工作區域，這種方式工具箱雖便于攜帶，但這種工具箱存在以下缺點，一是工具箱需要依靠人力或工程車運送至工作區域，依靠人力時，由于搶修各種工具相對偏多偏重，人力攜帶的過程比較費力，而工程車的造價又相對較高；二是工具箱攜帶至工作區域后，沒有專門平臺放置工具箱，所以工作人員大多選用較為方便攜帶的單肩包，單肩包的工具易拿錯拿亂。

技術實現要素：

針對上述不足，本發明提供了一種電力配網搶修箱。

本發明是通過以下技術方案實現的：一種電力配網搶修箱，包括第一固定座、第二固定座、第三固定座、第一行走輪、第二行走輪、第三行走輪、連接彈簧、工具箱、電機、凹槽、主動輪、皮帶、連接軸、安裝座、從動輪、連接架、安裝孔、安裝塊、扶手、鎖緊裝置、安裝槽、燈管、蓄電池、定位槽、磁條、遙控器、卡箍、掛桿，其特征在于：所述第一行走輪設置于第一固定座內，所述第二行走輪設置于第二固定座內，所述第三行走輪設置于第三固定座內，所述第一固定座、第二固定座和第三固定座的兩端通過連接彈簧兩兩相接后，其縱向截面為等邊三角形，所述工具箱固定于第一固定座、第二固定座或第三固定座任意固定座的外側，所述工具箱的外箱面的外部固定有卡箍。

所述第一行走輪、第二行走輪和第三行走輪均由驅動機構產出動力，所述驅動機構包括電機、固定在電機輸出端的主動輪以及皮帶，所述電機可由遙控器控制。

所述第一行走輪、第二行走輪和第三行走輪的具通過連接軸固定在安裝座上，所述連接軸上設置有從動輪，所述從動輪通過皮帶連接于主動輪。

由第一固定座、第二固定座、第三固定座以及連接彈簧組成的三角形體包括上下兩組，二者之間通過連接架支撐并連接。

所述第一固定座、第二固定座或第三固定座的任一固定座的外側面開設有安裝孔，所述工具箱的外箱面設置有與該安裝孔相應的“l”型安裝塊。

所述第一固定座上設置有安裝孔，所述第二固定座和第二固定座的外側設置有扶手。

所述第二固定座和第三固定座的連接端為活動連接，其連接端通過鎖緊裝置鎖定，所述鎖緊裝置為搭扣鎖、卡套或卡環。

所述的工具箱的外箱面內部邊緣開設有若干安裝槽，所述的安裝槽中安裝有燈管，所述工具箱箱體的內部還鑲嵌有蓄電池，所述的燈管與所述蓄電池通過線路相連，所述工具箱的外箱面內部固定有掛桿；所述的箱體內開設有若干用于安裝工具的定位槽，所述定位槽的底部安裝有磁條。

所述定位槽的兩側對稱開設有便于取出工具的凹槽。

該發明的有益之處是，打開鎖緊裝置，將第二固定座和第三固定座打開卡在線桿上，鎖死鎖緊裝置，開啟電機，在該裝置爬至線桿頂部時關閉電機，整個過程可通過遙控器控制，實現自動化，減輕人工勞動力；且在整個攀爬的過程中，行走輪能夠根據線桿的粗細程度自動調節間距，第一固定座、第二固定座、第三固定座以及連接彈簧組成的三角形狀結構穩定性極高；且同時該裝置占用空間小，造價低，使用方便。

附圖說明

圖1為本發明的結構示意圖；

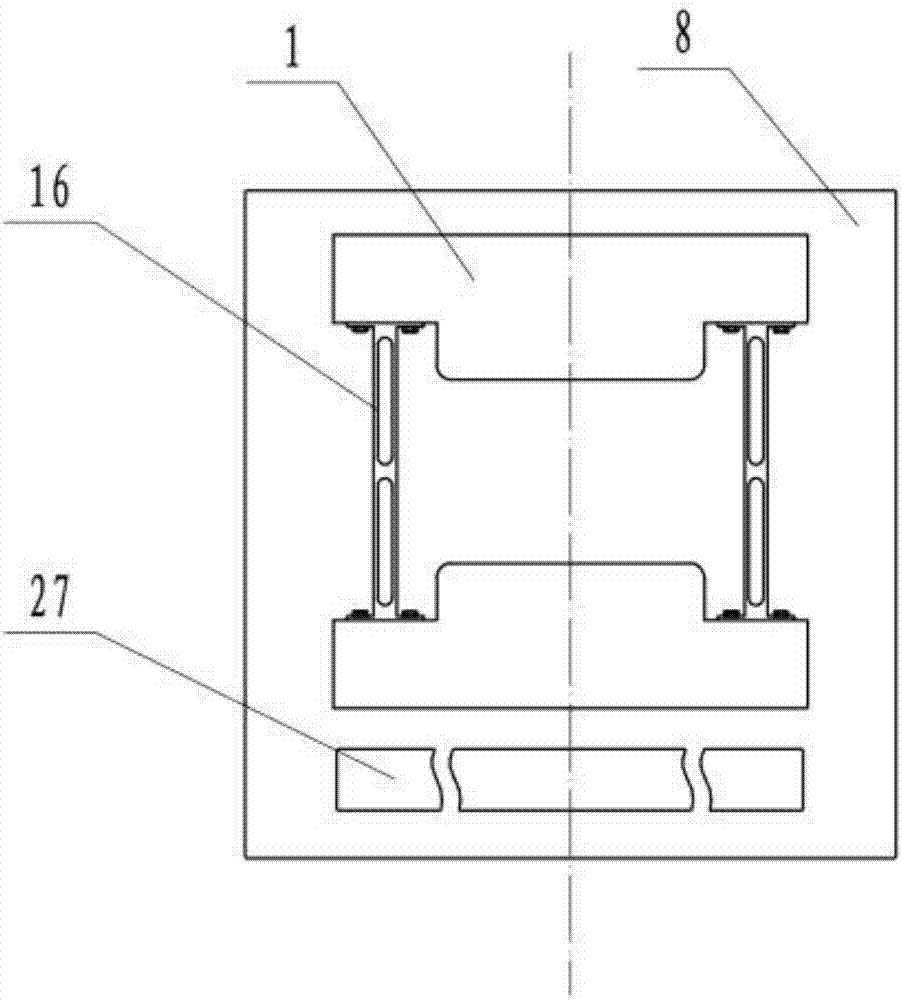

圖2為本發明圖1的后視圖；

圖3為本發明驅動機構的結構示意圖；

圖4為本發明工具箱的結構示意圖；

圖5為本發明第一固定座的后視圖；

圖6為本發明工具箱的后視圖。

圖中，1、第一固定座，2、第二固定座，3、第三固定座，4、第一行走輪，5、第二行走輪，6、第三行走輪，7、連接彈簧，8、工具箱，9、電機，10、凹槽，11、主動輪，12、皮帶，13、連接軸，14、安裝座，15、從動輪，16、連接架，17、安裝孔，18、安裝塊，19、扶手，20、鎖緊裝置，21、安裝槽，22、燈管，23、蓄電池，24、定位槽，25、磁條，26、遙控器，27、卡箍，28、掛桿。

具體實施方式

本發明通過以下技術方案實現的：

一種電力配網搶修箱，包括第一固定座1、第二固定座2、第三固定座3、第一行走輪4、第二行走輪5、第三行走輪6、連接彈簧7、工具箱8、電機9、凹槽10、主動輪11、皮帶12、連接軸13、安裝座14、從動輪15、連接架16、安裝孔17、安裝塊18、扶手19、鎖緊裝置20、安裝槽21、燈管22、蓄電池23、定位槽24、磁條25、遙控器26、卡箍27、掛桿28。

其特征在于：所述第一行走輪4設置于第一固定座1內，所述第二行走輪5設置于第二固定座2內，所述第三行走輪6設置于第三固定座3內，所述第一固定座1、第二固定座2和第三固定座3的兩端通過連接彈簧7兩兩相接后，其縱向截面為等邊三角形，所述工具箱8固定于第一固定座1、第二固定座2或第三固定座3任意固定座的外側，所述工具箱8的外箱面的外部固定有卡箍27。

所述第一行走輪4、第二行走輪5和第三行走輪6均由驅動機構產出動力，所述驅動機構包括電機9、固定在電機9輸出端的主動輪11以及皮帶12，所述電機9可由遙控器26控制。

所述第一行走輪4、第二行走輪5和第三行走輪6的具通過連接軸13固定在安裝座14上，所述連接軸13上設置有從動輪15，所述從動輪15通過皮帶12連接于主動輪11。

由第一固定座1、第二固定座2、第三固定座3以及連接彈簧7組成的三角形體包括上下兩組，二者之間通過連接架16支撐并連接。

所述第一固定座1、第二固定座2或第三固定座3的任一固定座的外側面開設有安裝孔17，所述工具箱8的外箱面設置有與該安裝孔17相應的“l”型安裝塊18。

所述第一固定座1上設置有安裝孔17，所述第二固定座2和第二固定座3的外側設置有扶手19。

所述第二固定座2和第三固定座3的連接端為活動連接，其連接端通過鎖緊裝置20鎖定，所述鎖緊裝置20為搭扣鎖、卡套或卡環。

所述的工具箱8的外箱面內部邊緣開設有若干安裝槽21，所述的安裝槽21中安裝有燈管22，所述工具箱8箱體的內部還鑲嵌有蓄電池23，所述的燈管22與所述蓄電池23通過線路相連，所述工具箱的外箱面內部固定有掛桿28；所述的工具箱8內開設有若干用于安裝工具的定位槽24，所述定位槽24的底部安裝有磁條25。

所述定位槽25的兩側對稱開設有便于取出工具的凹槽10。

工作原理：打開鎖緊裝置20，緊握扶手19后，將第二固定座2和第三固定座3打開卡在線桿上，鎖死鎖緊裝置20，將工具箱8安裝在第一固定座1的安裝孔17上，后開啟電機9，在該裝置爬至線桿頂部時關閉電機9，后通過工具箱8后箱面上連接的卡箍27將整個裝置固定在所需位置，整個過程可通過遙控器26控制，在該裝置攀爬過程中，行走輪能夠根據線桿的粗細程度自動調節間距，第一固定座、第二固定座、第三固定座以及連接彈簧組成的三角形狀的結構穩定性極高。

在該裝置到達所需位置后，打開工具箱8，該工具箱8不止能夠放置工具，還可以在電力配網搶修過程中，作為操作平臺使用，同時專用的工具設有專用的定位槽24，避免使用時錯拿亂拿和使用完畢后錯放亂放，提高工作效率。

對于本領域的普通技術人員而言，根據本發明的教導，在不脫離本發明的原理與精神的情況下，對實施方式所進行的改變、修改、替換和變型仍落入本發明的保護范圍之內。
