本發明屬于建筑材料技術領域，特別是涉及一種用于自動門的門板驅動裝置。

背景技術：

目前，自動門從理論上理解應該是門的概念的延伸，是門的功能根據人的需要所進行的發展和完善。自動門行業發展已日漸成熟，自動門是指：可以將人接近門的動作識別為開門信號的控制單元，通過驅動系統將門開啟，在人離開后再將門自動關閉，并對開啟和關閉的過程實現控制的系統，在行人進出時，在控制器對電機的控制出現異常時，致使自動門癱瘓，甚至出現夾傷人的事件，。

技術實現要素：

本發明的目的在于提供一種用于自動門的門板驅動裝置，通過對玻璃門板與傳動裝置之間設有電磁控制器，在系統出現傳動出現異常時，使得玻璃門板自動脫離傳動裝置，避免門板夾傷人的現象發生。

為解決上述技術問題，本發明是通過以下技術方案實現的：

本發明為一種用于自動門的門板驅動裝置，包括驅動塊和玻璃板，所述驅動塊上開有一槽道，所述玻璃板的一側通過槽道安裝在驅動塊內；所述驅動塊包括控制器，所述控制器設有兩個，分別設在槽道的兩側，所述控制器內開有一階梯槽，所述兩控制器內分別設有第一鎖定器和第二鎖定器，所述控制器內設有永磁鐵；所述第一鎖定器包括滑塊和階梯柱，所述滑塊內設有線圈，所述滑塊的一側面焊接有若干階梯柱；所述驅動塊上安裝有獨立直流電源，所述獨立直流電源上安裝有電流變向器。

進一步地，所述第一鎖定器和第二鎖定器的安裝方式相同，所述第一鎖定器和第二鎖定器分別相對安裝在玻璃板的兩側。

進一步地，所述永磁鐵安裝在階梯槽的一端口內。

進一步地，所述驅動塊開有一方孔。

進一步地，所述直流變向器與線圈之間電性連接。

進一步地，所述第一鎖定器和第二鎖定器均通過滑塊安裝在控制器內的階梯槽內，所述滑塊的一表面設有接線孔。

進一步地，所述玻璃板上設有盲孔，所述階梯柱的一端在盲孔內位移。

本發明具有以下有益效果：

本發明結構簡單，通過電磁結構實現自動化控制，滑塊通過梯形槽安裝在控制器的內部，配合簡單方向容易控制，對玻璃門板與傳動裝置之間設有電磁控制器，在系統出現傳動出現異常時，使得玻璃門板自動脫離傳動裝置，緩慢移動的玻璃板不足以對人體造成傷害，避免門板夾傷人的現象發生。

當然，實施本發明的任一產品并不一定需要同時達到以上所述的所有優點。

附圖說明

為了更清楚地說明本發明實施例的技術方案，下面將對實施例描述所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明的結構示意圖；

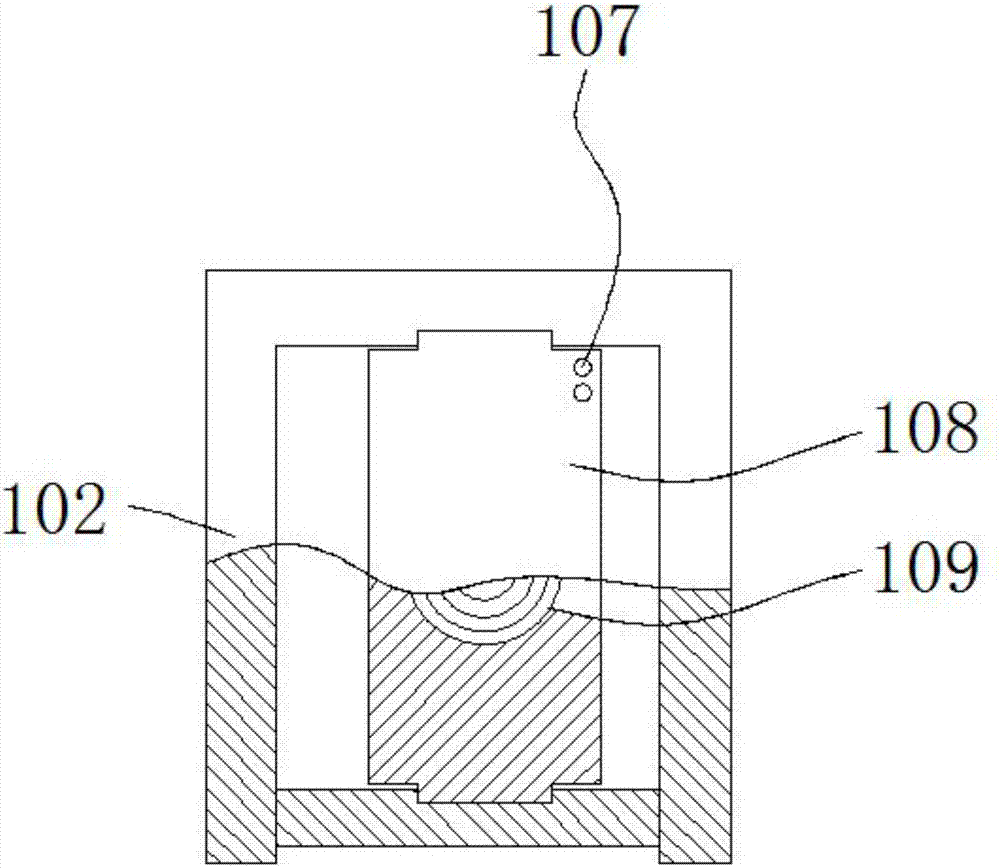

圖2為本發明第一鎖定器的剖視圖；

圖3為本發明第一鎖定器的側面圖。

附圖中，各標號所代表的部件列表如下：

1-驅動塊，2-獨立直流電源，3-玻璃板，101-方孔，102-控制器，103-永磁鐵，104-第一鎖定器，105-第二鎖定器，106-槽道，107-接線孔，108-滑塊，109-線圈，110-階梯柱，111-階梯槽，201-電流變向器。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其它實施例，都屬于本發明保護的范圍。

在本發明的描述中，需要理解的是，術語“開孔”、“上”、“下”、“厚度”、“頂”、“中”、“長度”、“內”、“四周”等指示方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的組件或元件必須具有特定的方位，以特定的方位構造和操作，因此不能理解為對本發明的限制。

請參閱圖1-3所示，本發明為一種用于自動門的門板驅動裝置，包括驅動塊1和玻璃板3，

驅動塊1上開有一槽道106，玻璃板3的一側通過槽道106安裝在驅動塊1內；

驅動塊1包括控制器102，控制器102設有兩個，分別設在槽道106的兩側，控制器102內開有一階梯槽111，兩控制器102內分別設有第一鎖定器104和第二鎖定器105，控制器102內設有永磁鐵103；

第一鎖定器104包括滑塊108和階梯柱110，滑塊108內設有線圈109，滑塊108的一側面焊接有若干階梯柱110；

驅動塊1上安裝有獨立直流電源2，獨立直流電源2上安裝有電流變向器201。

其中，第一鎖定器104和第二鎖定器105的安裝方式相同，第一鎖定器104和第二鎖定器105分別相對安裝在玻璃板3的兩側。

其中，永磁鐵103安裝在階梯槽111的一端口內。

其中，驅動塊1開有一方孔101。

其中，直流變向器201與線圈109之間電性連接。

其中，第一鎖定器104和第二鎖定器105均通過滑塊108安裝在控制器102內的階梯槽111內，滑塊108的一表面設有接線孔107。

其中，玻璃板3上設有盲孔，階梯柱110的一端在盲孔內位移。

本實施例的一個具體應用為：在自動門出現開啟異常時，控制自動門的plc單片機將向電流變向器201發出命令指令，在原有的工作狀態時，直流獨立電源2向線圈109供電，使得線圈109產生電磁磁極與相對應的永磁鐵103的磁極相同，產生相斥的力將滑塊108推向玻璃板3，致使滑塊108上的階梯柱110插在玻璃板3上的盲孔中，進而驅動塊1帶動玻璃板3移動實現自動門的開啟與閉合，而此時當電流變向器201將電流的方向對調，進而使得線圈109上的磁力與永磁鐵103的磁力相互吸引，使得階梯柱110從盲孔中抽出，玻璃板3與驅動塊1脫離，致使緩慢移動的玻璃板3不足以對人們造成傷害。

在本說明書的描述中，參考術語“一個實施例”、“示例”、“具體示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本發明的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不一定指的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任何的一個或多個實施例或示例中以合適的方式結合。

以上公開的本發明優選實施例只是用于幫助闡述本發明。優選實施例并沒有詳盡敘述所有的細節，也不限制該發明僅為所述的具體實施方式。顯然，根據本說明書的內容，可作很多的修改和變化。本說明書選取并具體描述這些實施例，是為了更好地解釋本發明的原理和實際應用，從而使所屬技術領域技術人員能很好地理解和利用本發明。本發明僅受權利要求書及其全部范圍和等效物的限制。

技術特征：

技術總結
本發明公開了一種用于自動門的門板驅動裝置，屬于建筑材料技術領域。包括驅動塊和玻璃板，驅動塊上開有一槽道，玻璃板的一側通過槽道安裝在驅動塊內；驅動塊包括控制器，控制器設有兩個，分別設在槽道的兩側，控制器內開有一階梯槽，兩控制器內分別設有第一鎖定器和第二鎖定器，控制器內設有永磁鐵；第一鎖定器包括滑塊和階梯柱，滑塊內設有線圈，滑塊的一側面焊接有若干階梯柱；驅動塊上安裝有獨立直流電源，獨立直流電源上安裝有電流變向器。本發明通過對自動玻璃門板上安裝的驅動塊進行改進，在玻璃門板在驅動程序發生異常時，自動將傳動裝置與玻璃門板脫離，避免發生意外事故。
