本發明涉及環保工程技術領域，尤其涉及一種可隨意改變長度的夾緊裝置。

背景技術：

環保工程是指特定為環境保護所做的工程，由于工業發展導致環境污染，而以某組設想目標為依據，應用有關的科學知識和技術手段，通過一群人的有組織活動將環境污染問題去處理解決的一些工程，在解決環境污染的問題中，工作者需要進行拾取污染物的工作，有的污染物不方便用手直接拿取，所以需要用到一種夾緊裝置。

然而現有的一種可隨意改變長度的夾緊裝置在使用上仍存在一定的不足之處，使用時，受夾緊裝置的內部結構的限制，夾緊裝置的長度不可調，不能適應不同距離的物體拾取，且夾緊裝置在拾取水底的物品而肉眼不可及的位置時，不方便準確的拾取裝置，會為環保工程帶來一定的麻煩。

技術實現要素：

本發明的目的是為了解決現有技術中存在的缺點，而提出的一種可隨意改變長度的夾緊裝置。

為了實現上述目的，本發明采用了如下技術方案：一種可隨意改變長度的夾緊裝置，包括第一連接桿和夾持器，所述第一連接桿的一側開設有usb接口，所述第一連接桿的一側設置有卡扣，所述第一連接桿的一側通過手柄連接有按壓器，所述手柄的一側設置有固定環，所述固定環的內表壁設置有防滑墊環，所述第一連接桿的一端固定有第二連接桿，且第二連接桿的一側設置有第一凸塊，所述第二連接桿的內部通過第二連接塊與第六連接桿連接，且第六連接桿的一側設置有第二凸塊，所述第二連接桿的外部套接有第三連接桿，且第三連接桿的一側等距開設有多個第一凹槽，所述第三連接桿的內部通過第一連接塊與第五連接桿連接，且第五連接桿的一側等距開設有多個第二凹槽，所述第三連接桿的一端連接有第四連接桿，所述第四連接桿的一端連接有夾持器，所述夾持器的外部中心位置處設置有微型相機。

作為上述技術方案的進一步描述：

所述第一凸塊的外徑與第一凹槽的內徑大小相等。

作為上述技術方案的進一步描述：

所述第二凸塊的外徑與第二凹槽的內徑大小相等。

作為上述技術方案的進一步描述：

所述第三連接桿的內徑與第一連接塊的外徑大小相等。

作為上述技術方案的進一步描述：

所述第二連接塊的內徑與第二連接塊的外徑大小相等。

本發明中，首先，第二連接桿與第三連接為伸縮桿結構，兩者內部分別通過第一連接塊、第二連接塊與第五連接桿、第六連接桿連接，可以在不改變夾緊裝置內部結構的情況實現伸縮的功能，從而可以人為隨意改變夾緊裝置的長度，實現拾取不同距離物品的功能，其次，夾持器的一側中心位置處設置有微型相機，且第一連接桿的一側開設有usb接口，將手機連接uab接口，可以觀察微信相機上顯示的內容，當夾緊裝置滲入水底肉眼不可見的位置時，可以通過觀察微型相機拍攝的內容進行物品的拾取，使用方便，為環保工程帶來極大的便利，最后，手柄的一側設置有固定環，且固定環的內部設置有防滑墊環，當使用者手握手柄時，將大拇指固定于固定環的內部，可以起到固定手掌的作用，保證使用者在夾緊物品的過程中夾緊裝置不會滑落，且第一連接桿的一側設置有卡扣，可利用卡扣將夾緊裝置固定于某一依附體上，便于放置。

附圖說明

圖1為本發明提出的一種可隨意改變長度的夾緊裝置的結構示意圖；

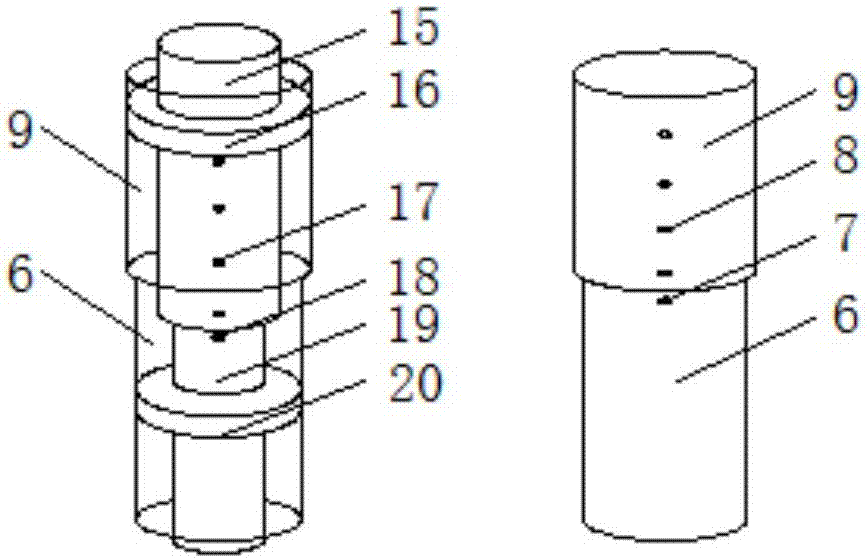

圖2為本發明伸縮裝置的結構示意圖；

圖3為本發明卡扣的結構示意圖。

圖例說明：

1-固定環、2-防滑墊環、3-卡扣、4-usb接口、5-第一連接桿、6-第二連接桿、7-第一凸塊、8-第一凹槽、9-第三連接桿、10-第四連接桿、11-夾持器、12-微型相機、13-手柄、14-按壓器、15-第五連接桿、16-第一連接塊、17-第二凹槽、18-第二凸塊、19-第六連接桿、20-第二連接塊。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。

參照圖1-3，一種可隨意改變長度的夾緊裝置，包括第一連接桿5和夾持器11，第一連接桿5的一側開設有usb接口4，第一連接桿5的一側設置有卡扣3，第一連接桿5的一側通過手柄13連接有按壓器14，手柄13的一側設置有固定環1，固定環1的內表壁設置有防滑墊環2，第一連接桿5的一端固定有第二連接桿6，且第二連接桿6的一側設置有第一凸塊7，第二連接桿6的內部通過第二連接塊20與第六連接桿19連接，且第六連接桿19的一側設置有第二凸塊18，第二連接桿6的外部套接有第三連接桿9，且第三連接桿9的一側等距開設有多個第一凹槽8，第三連接桿9的內部通過第一連接塊16與第五連接桿15連接，且第五連接桿15的一側等距開設有多個第二凹槽17，第三連接桿9的一端連接有第四連接桿10，第四連接桿10的一端連接有夾持器11，夾持器11的外部中心位置處設置有微型相機12。

第一凸塊7的外徑與第一凹槽8的內徑大小相等，第二凸塊18的外徑與第二凹槽17的內徑大小相等，第三連接桿9的內徑與第一連接塊16的外徑大小相等，第二連接塊6的內徑與第二連接塊20的外徑大小相等。

第一凸塊7與第一凹槽8能正好卡合，第二凸塊18與第二凹槽17能正好卡合，保證能正常調節第二連接桿6與第三連接桿9、第五連接桿15與第六連接桿19的長度，保證裝置的正常使用。

工作原理：使用時，手握手柄13，將大拇指穿過固定環1，與防滑墊環2接觸，按動按壓器14，即可進行物品的拾取，向相反方向拉動第二連接桿6和第三連接桿9，在第一連接塊16和第二連接塊20的固定作用下，帶動第五連接桿15和第六連接桿19實現伸縮，從而實現第二連接桿6和第三連接桿9的伸縮，且不會影響夾緊裝置原先內部的結構，將usb接口4通過數據線連接手機，利用微型相機12，可以在手機上看到微型相機12的拍攝內容，從而可以拾取水底內肉眼不可見的物品，利用卡扣3將夾緊裝置扣于某一依附體上，進行夾緊裝置的放置，使用方便。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。

技術特征：

技術總結
本發明公開了一種可隨意改變長度的夾緊裝置，包括第一連接桿和夾持器，所述第一連接桿的一側開設有USB接口，所述第一連接桿的一側設置有卡扣，所述第一連接桿的一側通過手柄連接有按壓器，所述手柄的一側設置有固定環，所述固定環的內表壁設置有防滑墊環，所述第一連接桿的一端固定有第二連接桿，且第二連接桿的一側設置有第一凸塊。本發明中，第二連接桿與第三連接為伸縮桿結構，兩者內部分別通過第一連接塊、第二連接塊與第五連接桿、第六連接桿連接，可以在不改變夾緊裝置內部結構的情況實現伸縮的功能，從而可以人為隨意改變夾緊裝置的長度，實現拾取不同距離物品的功能。

技術研發人員：李牧真;吳先媛;程德龍;郭德利
受保護的技術使用者：成都君華睿道科技有限公司
技術研發日：2017.08.30
技術公布日：2017.11.10
