本實用新型涉及一種軸用擋圈卡鉗，尤其是一種要求限制擋圈變形量防止擋圈產生永久變形的擋圈卡鉗。

背景技術：

軸用擋圈可以防止軸安裝后發生軸向串動。其中的一種結構是通過擋圈卡鉗撐開擋圈開口使擋圈產生彈性變形，再把擋圈套在軸端環形槽處，松開擋圈卡鉗，擋圈恢復形變卡在軸環形槽處。一般的軸用擋圈卡鉗只是簡單的用鉗口撐開擋圈，擋圈容易脫離，掉進裝配機形成潛在危險，一般的軸用擋圈卡鉗也沒有限制擋圈的變形量，操作中由于用力過大易發生擋圈永久變形的質量問題，導致整機運轉產生較大噪音。

技術實現要素：

本實用新型的目的是提供一種軸用擋圈卡鉗，可以牢靠撐開擋圈不脫落，并控制擋圈的變形量，防止擋圈產生永久變形，保證裝配后的可靠性。

本實用新型的具體技術方案是：所述的軸用擋圈卡鉗包括限制圈、蓋板、圓柱銷、鉗體、連桿、限位銷、堵頭、壓縮彈簧、栓塞，蓋板為兩塊，通過螺釘固定，鉗體為兩個，分別通過圓柱銷對稱安裝在蓋板之間，鉗體的一端為手柄，另一端為鉗嘴，可卡住軸用擋圈的開口處；連桿為兩個，一端分別與兩個鉗體鉸連，另一端通過限位銷連接在一起，所述的限位銷的兩端分別位于兩個蓋板上設置的凹槽內，所述的凹槽位于兩個鉗體的對稱線位置，限位銷在鉗體的帶動下可在凹槽內移動；所述的限制圈安裝在蓋板上，且位于鉗體的鉗口端，限制圈上設置有臺階，所述的臺階直徑與待安裝的軸用擋圈漲大到極限狀態下的直徑相同，限制圈上還設置有垂直于兩個鉗體的對稱線的側孔，所述的孔為兩個，對稱設置，每個孔內安裝有壓縮彈簧，所述的彈簧一端壓在設置在孔口的堵頭上，另一端通過栓塞壓在鉗體的鉗口外側。

本實用新型在工作時，先將擋圈放入鉗子限制圈的凹槽內，擋圈開口落在鉗體上端閉合的鉗口處，握合鉗體手柄使鉗口撐開擋圈，同時限制圈直徑限制了擋圈的極限位置，防止擋圈變形過大，同時也防止擋圈從鉗口脫離。本實用新型的限制圈尺寸根據具體擋圈尺寸給定，用來限制擋圈變形量防止擋圈產生永久變形，手柄實現鉗口的開合動作，圓柱銷在連桿的帶動下在凹槽內線性運動，保證了鉗口開合動作的對稱性。栓塞、彈簧與堵頭安裝在限制圈的側孔內，使鉗口保持在閉合的自然狀態。本實用新型有效地解決了一般的軸用擋圈卡鉗使用中擋圈容易脫離問題，同時也有效地限制了擋圈的變形量，防止操作中由于用力過大引發的擋圈永久變形質量問題。

附圖說明

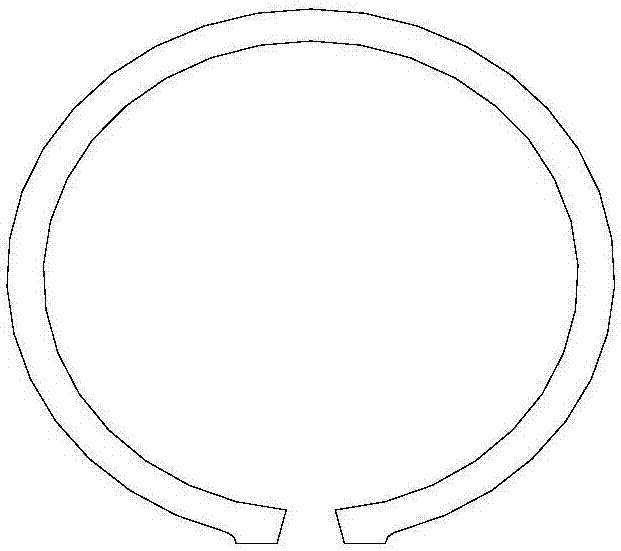

圖1為軸用擋圈示意圖；

圖2為本實用新型的結構示意圖；

圖3為本實用新型的限制圈的局部剖面圖；

圖4為圖2的B-B局部剖面圖；

圖5為本實用新型鉗口位置裝配放大圖

圖6為本實用新型的工作示意圖。

具體實施方式

如圖所示，軸用擋圈卡鉗包括限制圈1、蓋板2、圓柱銷3、鉗體5、連桿6、限位銷7、堵頭8、壓縮彈簧9、栓塞10，蓋板2為兩塊，通過螺釘固定，鉗體5為兩個，分別通過圓柱銷3對稱安裝在蓋板2之間，鉗體5的一端為手柄，另一端為鉗嘴，可卡住軸用擋圈的開口處；連桿6為兩個，一端分別與兩個鉗體5鉸連，另一端通過限位銷7連接在一起，所述的限位銷7的兩端分別位于兩個蓋板2上設置的凹槽內，所述的凹槽位于兩個鉗體5的對稱線位置，限位銷7在鉗體5的帶動下可在凹槽內移動；所述的限制圈1安裝在蓋板2上，且位于鉗體5的鉗口端，限制圈1上設置有臺階，所述的臺階直徑與待安裝的軸用擋圈漲大到極限狀態下的直徑相同，限制圈1上還設置有垂直于兩個鉗體5的對稱線的側孔，所述的孔為兩個，對稱設置，每個孔內安裝有壓縮彈簧9，所述的彈簧9一端壓在設置在孔口的堵頭8上，另一端通過栓塞10壓在鉗體5的鉗口外側。
