本實用新型涉及一種肉禽加工車間工具，尤其涉及一種肉鴨立式打毛機平行帶安裝更換工具。

背景技術：

肉鴨加工的立式打毛機驅動打毛機構的平行帶在運行中偶爾會發生掉帶，目前掉帶后的重新安裝，由于平行帶為橡膠帶，為了不影響生產，在機器的照常運行下，就由設備操作人員用手推并順著機器的轉動安裝平行帶，但是畢竟是平行帶由機器帶動，為了搶裝平行帶加上設備操作人員需要用較大的勁，有時候操作人員的手還是不能及時抽出來而夾到手。雖然傷不到什么程度，但是畢竟還是會造成皮傷和脹腫，不但影響到繼續工作，也受疼對健康有所傷害。而且徒手安裝，畢竟不是那么有效率，較為費時，安裝好平行帶最快需要5-10分鐘，在這段時間按照打毛機的運送鴨子的鏈速32hz，每1份鐘就會有84只鴨子帶大毛經過打毛機，10分鐘就是840只，由于機器運轉不是太好，嚴重影響打毛效果。

技術實現要素：

本實用新型是針對現有技術所存在的不足，而提供了一種結構簡單、設計合理，使人的手部遠離轉動著的皮帶輪，避免了受傷風險，同時由于利用了長桿的杠桿原理，需要的人力減小，提高了安裝平行帶的效率，使生產受影響時間減少，也等于提高了產品的質量的肉鴨立式打毛機平行帶安裝更換工具。

為了實現上述目的，本實用新型提供了主桿和撬桿的第一部分、第二部分、第三部分不同角度的結構，以及直桿和把手。

具體為，本方案為一種肉鴨立式打毛機平行帶安裝更換工具，包括把手，還包括主桿，所述主桿的尾部設置所述把手，所述主桿的首端設置有撬桿，所述撬桿包括第一部分和第二部分，所述第一部分和第二部分的連接處設置有折彎一且在所述折彎一處與所述主桿固定連接，所述第一部分和第二部分與所述主桿連接處的夾角均小于90度。

其中，所述第二部分端部設置有第三部分，所述第二部分和第三部分之間設置有與所述折彎一反向的折彎二。

所述主桿和所述第一部分之間連接有直桿，所述直桿位于所述第一部分和把手之間，所述直桿與主桿之間相對所述第一部分的夾角小于90度。

所述直桿的遠離所述主桿的端部靠近所述第一部分遠離所述主桿的端部，所述直桿的遠離所述主桿的端部與所述第一部分遠離所述主桿的端部有一定距離。

所述把手包括把手一和把手二，所述把手一和把手二與所述主桿的夾角均大于90度，所述把手一與所述第一部分位于所述主桿的一側，所述把手二與所述第二部分位于所述主桿的一側。

所述第一部分長度大于所述第二部分。

在生產中，如果設備操作人員發現平行帶開始偏離皮帶輪，如果向位于靠近設備操作人員的一側偏，就用本申請的撬桿第一部分頂著所述皮帶輪的內側，本申請撬桿的第二部分和第三部分將平行帶推向皮帶輪；如果平行帶向遠離設備操作人員的偏，則設備操作人員使用第二部分將平行帶向皮帶輪拉。

本方案的有益效果可根據對上述方案的敘述得知，結構簡單、設計合理，使人的手部遠離轉動著的皮帶輪，避免了受傷風險，同時由于利用了長桿的杠桿原理，需要的人力減小，提高了安裝平行帶的效率，使生產受影響時間減少，也等于提高了產品的質量。看設備人員由以前的徒手操作換為工具操作節省了時間提高了打毛質量，一般新手用工具更換一根平行帶大約需要4分鐘而老手則需要3分鐘，此工具員工使用方便，操作簡捷，經常因為擠到手而請假的現象再也沒有了；員工工作時，安全有了很大保障，看設備應對突發事故的效率也明顯提高了很多；產品質量也有了保障。撬桿的第一部分與主桿的夾角小于90度，從而設備操作人員在安裝靠近其的平行帶時，把手位于胸部下側，便于用力。第二部分與主桿之間的夾角小于90度，便于拉平行帶。第三部分的設置是為了避免第二部分的端部被擠入平行帶與皮帶輪之間，同理，支桿的設置也是為了在拉平行帶時第一部分?jǐn)D入平行帶和皮帶輪之間。直桿的端部和第一部分的端部之間設置距離，是避免直桿的端部影響第一部分的端部與皮帶輪之間接觸的牢靠性。

附圖說明

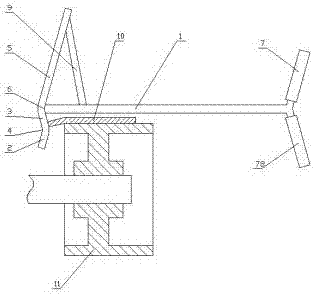

圖1為本實用新型具體實施方式的推動轉偏平行帶時的結構示意圖。

圖2為本實用新型具體實施方式的拉動轉偏平行帶時的結構示意圖。

1、主桿；2、第一部分；3、第二部分；4、折彎一；5、第三部分；6、折彎二；7、把手一；8、把手二；9、直桿；10、平行帶；11、皮帶輪。

具體實施方式

為能清楚說明本方案的技術特點，下面通過具體實施方式，對本方案進行闡述。

如圖1或2所示，本實用新型是一種肉鴨立式打毛機平行帶安裝更換工具，包括主桿1，主桿1的首端設置有撬桿，撬桿包括第一部分2和第二部分3，第一部分2長度大于第二部分3。第一部分2和第二部分3的連接處設置有折彎一4且在折彎一4處與主桿1固定連接，第一部分2和第二部分3與主桿1連接處的夾角均小于90度。第二部分3端部設置有第三部分5，第二部分3和第三部分5之間設置有與折彎一4反向的折彎二6。

主桿1的尾部設置把手，把手包括把手一7和把手二8，把手一7和把手二8與主桿1的夾角均大于90度，把手一7與第一部分2位于主桿1的一側，把手二8與第二部分4位于主桿1的一側。

主桿1和第一部分2之間連接有直桿9，直桿9位于第一部分2和把手之間，直桿9與主桿1之間相對第一部分2的夾角小于90度。直桿9的遠離主桿1的端部靠近第一部分2遠離主桿1的端部，直桿9的遠離主桿1的端部與第一部分2遠離主桿1的端部有一定距離。

在生產中，如果設備操作人員發現平行帶10開始偏離皮帶輪11，如果向位于靠近設備操作人員的一側偏，就用本申請的撬桿第一部分2頂著皮帶輪11的內側，本申請撬桿的第二部分3和第三部分5將平行帶10推向皮帶輪11；如果平行帶10向遠離設備操作人員的偏，則設備操作人員使用第二部分3將平行帶10向皮帶輪11拉。

本實用新型未經描述的技術特征能夠通過或采用現有技術實現，在此不再贅述，當然，上述說明并非是對本實用新型的限制，本實用新型也并不僅限于上述舉例，本技術領域的普通技術人員在本實用新型的實質范圍內所做出的變化、改型、添加或替換，也應屬于本實用新型的保護范圍。
