本實用新型涉及埋地管道探測技術領域，具體說是一種管道復測定位儀器用治具。

背景技術：

由于城市建設的高速發展，很多城市道路不再具備路面開挖的管道敷設條件，定向穿越施工成為非開挖施工的優先選擇，尤其對于一二線城市，城市的主要道路，定向穿越管道施工方式占比超過40%；施工完成之后，對深埋管道的定位復測的準確度也成為急需解決的難題，現有的復測方法是直接將探棒（信號源）用膠帶纏繞在塑料線纜上，插入管道，再用探管儀器進行管道位置、埋深的探測。

中國授權公告號為CN205012989U，授權公告日為2016-02-03的實用新型中公開了一種名為非開挖導向儀探棒，包括金屬筒體外殼，及設置在外殼外壁上的多個通孔，通孔處填有橡膠，所述橡膠凸出所述外殼外壁，外殼的兩個端口處設有硅膠片。該實用新型的設置使得探棒具有防震性能及不易磨損，從而更耐用；但實際應用上，由于埋地管道多采用焊接方式連接，在內管道上會存在內翻邊，從而影響探棒的前進和探測，甚至還會因為推進力度而損壞探棒和管道。

技術實現要素：

本實用新型意在提供一種在進行管道探測或復測的時候能保持探棒始終位于管道內中間位置，并且在探測過程中不會損壞管道內壁并能不受管道內翻邊的影響的一種管道復測定位儀器用治具。

為了解決上述問題，本實用新型提出一種管道復測定位儀器用治具，包括探棒，所述探棒設有對應的金屬筒管，所述金屬筒管兩端均設有滾動裝置，所述滾動裝置包括與所述金屬筒管相連接的連接桿，所述連接桿與所述金屬筒管連接側設有軟膠墊塊，另一側通過固定擋塊鉸接有至少三個從動桿，所述從動桿通過鉸接主動桿鉸接在套設在所述連接桿上的滑動塊上，所述主動桿與所述從動桿連接處設有滾輪，所述滑動塊與所述固定擋塊間設有一號彈簧，所述連接桿另一端設有限位裝置，所述滑動塊與所述限位裝置間設有二號彈簧。

優選地，所述限位裝置包括至少兩顆六角螺母，所述連接桿上設有與所述六角螺母配合的螺紋，所述螺紋長度為所述一號彈簧呈自然狀態時所述固定擋塊另一側連接桿上的剩余長度。

優選地，所述金屬筒管與所述滾動裝置間為螺紋連接。

采用上述優選方案，本實用新型與現有技術相比具有以下優點：1、設置探棒金屬筒管及設置在連接桿上的軟膠墊塊，從而提高探棒的耐用度，避免了在探棒自身的改進上的投入成本。并在探棒兩側設置滾動裝置，方便探棒在管道內的進退探測，提高了探測效率；2、在設置的滾動裝置上設置由主動桿和從動桿組成的轉動副，并在連接點上設置滾輪以及在連接桿上設置的一號彈簧及二號彈簧，在方便探棒在內管道進退的同時，遇到焊接時留下的內翻邊，也能保證探棒的前進或后退操作不受影響，設置的彈簧可以通過調節改變滾輪在豎直方向上的高度以及供給滾輪遇到內翻邊時的緩沖力，避免損壞管道內壁，提高了經濟效益。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

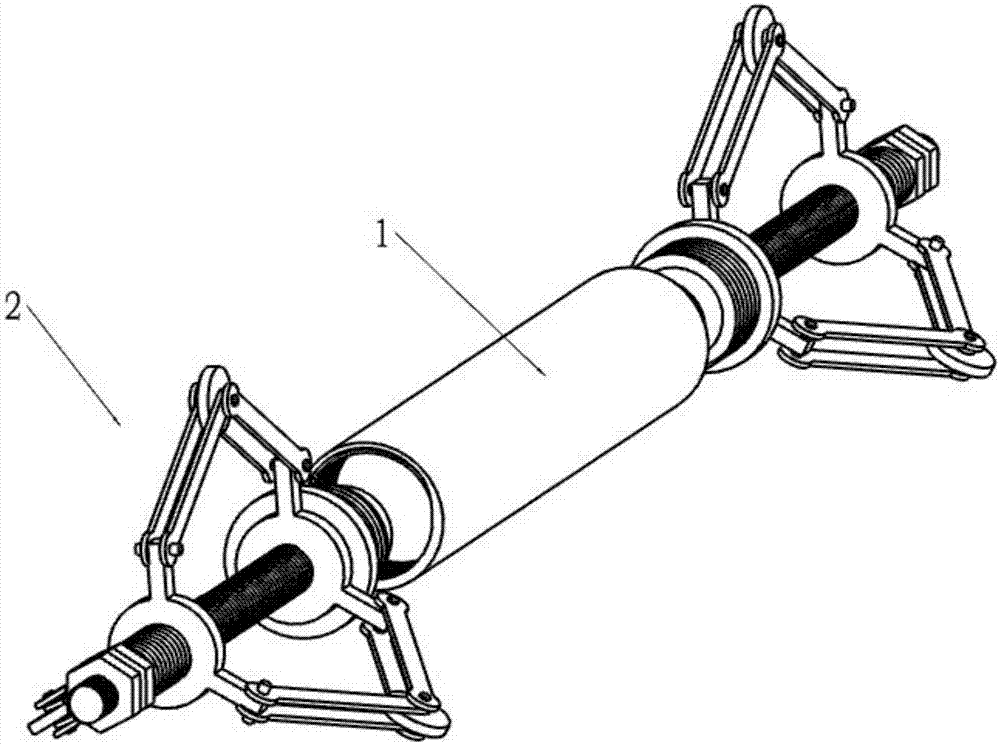

圖1：管道復測定位儀器用治具結構示意圖；

圖2：管道復測定位儀器用治具滾動裝置正視圖；

其中：1、金屬筒管，2、滾動裝置，21、連接桿，211、一號彈簧，212、二號彈簧，213、六角螺母，22、軟膠墊塊，23、固定擋塊，24、從動桿，25、主動桿，26、滑動塊，27、滾輪。

具體實施方式

下面將結合本實用新型中的附圖，對本實用新型的技術方案進行清楚、完整地描述，顯然，所描述的僅僅是本實用新型的一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有付出創造性勞動的前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖所示所述的一種管道復測定位儀器用治具，包括探棒，所述探棒設有對應的金屬筒管1，所述金屬筒管1兩端均設有滾動裝置2，所述滾動裝置2包括與所述金屬筒管1相連接的連接桿21，所述連接桿21與所述金屬筒管1連接側設有軟膠墊塊22，另一側通過固定擋塊23鉸接有至少三個從動桿24，所述從動桿24通過鉸接主動桿25鉸接在套設在所述連接桿21上的滑動塊26上，所述主動桿25與所述從動桿24連接處設有滾輪27，所述滑動塊26與所述固定擋塊23間設有一號彈簧211，所述連接桿21另一端設有限位裝置，所述滑動塊26與所述限位裝置間設有二號彈簧212，所述限位裝置包括至少兩顆六角螺母213，所述連接桿21上設有與所述六角螺母213配合的螺紋，所述螺紋長度為所述一號彈簧211呈自然狀態時所述固定擋塊23另一側連接桿21上的剩余長度，所述金屬筒管1與所述滾動裝置2間為螺紋連接。

本實用新型的工作原理：將探棒（信號源）放進金屬筒管并將金屬筒管兩端用連接桿堵住，連接桿上設置有滾輪，方便整個治具在管道內壁的前進及后退，滾輪的豎直高度能通過螺母及二號彈簧的調節進行調整，并設置有遇到內翻邊時起緩沖作用的一號彈簧。

本實用新型的優點：1、設置探棒金屬筒管及設置在連接桿上的軟膠墊塊，從而提高探棒的耐用度，避免了在探棒自身的改進上的投入成本。并在探棒兩側設置滾動裝置，方便探棒在管道內的進退探測，提高了探測效率；2、在設置的滾動裝置上設置由主動桿和從動桿組成的轉動副，并在連接點上設置滾輪以及在連接桿上設置的一號彈簧及二號彈簧，在方便探棒在內管道進退的同時，遇到焊接時留下的內翻邊，也能保證探棒的前進或后退操作不受影響，設置的彈簧可以通過調節改變滾輪在豎直方向上的高度以及供給滾輪遇到內翻邊時的緩沖力，避免損壞管道內壁，提高了經濟效益。

該以上內容是結合具體的優選實施方式對本實用新型所作的進一步詳細說明，不能認定本實用新型的具體實施只局限于這些說明。對于本實用新型所屬技術領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干簡單推演或替換，都應當視為屬于本實用新型的保護范圍。
