本實用新型涉及切斷裝置領域，具體涉及一種膠條切斷裝置。

背景技術：

膠條是在門框、窗戶安裝中一種必不可少的材料，這種膠條 截面一般為三角形；而門窗加工廠在購進膠條時，一般是整捆的購買，因此在進行門窗加工時，若需要使用到膠條就需要從膠條架上切出所需要的膠條；傳統的方法是人工利用切刀直接切斷，但是這樣切出的膠條問題很多，而且不方便；因此如何能方便快捷的切斷膠條成為了本行業目前亟待解決的問題。

專利號為CN201620505402.1的實用新型提供了一種汽車車窗玻璃包邊橡膠條切斷裝置，包括平臺、支架、氣缸、切刀、墊板、以及導向座，導向座上設置有豎直導刀槽和水平導料槽；墊板上還設置有載料板，載料板上設置有與水平導料槽在同一直線上的凹形導料槽，凹形導料槽的端部設置有定位橡膠條長度的限位塊；墊板上還設置有斜導料板。本實用新型生產時將橡膠條穿入導向座的水平導料槽中，橡膠條經斜導料板進入載料板上的凹形導料槽中，當橡膠條的端部頂在限位塊上后，操作者即控制氣缸驅動切刀向下運動，將橡膠條切斷成標準的短條，采用本切斷裝置代替人工切斷橡膠條，可省掉測量工序，且切斷更省力，可減輕工人勞動強度，提高生產效率。

上述方案雖能代替人工切斷膠條，但是還存在一定的不足；首先上述方案中的切刀容易誤切到手；再者，門窗行業所需的膠條對膠條的切面有要求，有的只需要切面為直角面即可，但是有時候往往需要兩根膠條拼接，所以膠條的切面需要切成傾斜面；而上述方案中的裝置僅僅能切出直角面，無法切出斜面。

技術實現要素：

為解決以上問題，本實用新型通過以下技術方案實現：

一種膠條切斷裝置，包括底座、切割機構和第一固定機構，所述切割機構設于所述底座上部；所述第一固定機構設于所述底座的下部；還包括第二固定機構；所述底座為U形板結構；所述切割機構包括滑軌、滑塊、導桿、彈簧、切刀、壓板、限位柱和限位板；所述滑軌為2根，且水平平行設于所述底座上部；所述滑塊滑動連接在所述滑軌上；所述導桿豎直貫穿所述滑塊，且與所述滑塊滑動連接；所述切刀豎直設于所述導桿下端，且刃口向下；所述壓板設于所述導桿上部；所述彈簧套設于所述導桿外部，且位于所述壓板和滑塊之間；所述限位柱豎直設于所述壓板下方；所述限位板水平設于所述底座水平設于所述底座后方，且所述限位板上具有兩個通孔，且所述通孔分別與第一固定機構和第二固定機構位置對應；

所述第二固定機構包括斜楔塊和卡桿；所述斜楔塊設于所述底座底部；所述斜楔塊的斜面位于上部；所述卡桿分別設于所述斜楔塊的上部前后方，且與所述斜楔塊的斜面垂直。

所述第一固定機構包括方塊和所述卡桿；所述方塊設于所述底座底部，且所述卡桿分別設于所述方塊的上部的前后方；

所述斜楔塊和所述方塊上表面中間均具有一個豎直的讓刀槽；所述卡桿為“人”字形。

有益效果：

1、本實用新型結構簡單新穎，通過設置第一固定機構可以對膠條實行直切，即使膠條的切面為平整的直角平面；通過設置第二固定機構可以對教條實行斜切，即使膠條的切面為平整的斜面。

2、本實用新型的設置帶有限位柱和限位板的切割機構可以使切刀未到切斷位置時，無法下壓，從而可以避免切刀工作者的手。

附圖說明

圖1本實用新型的整體結構示意圖；

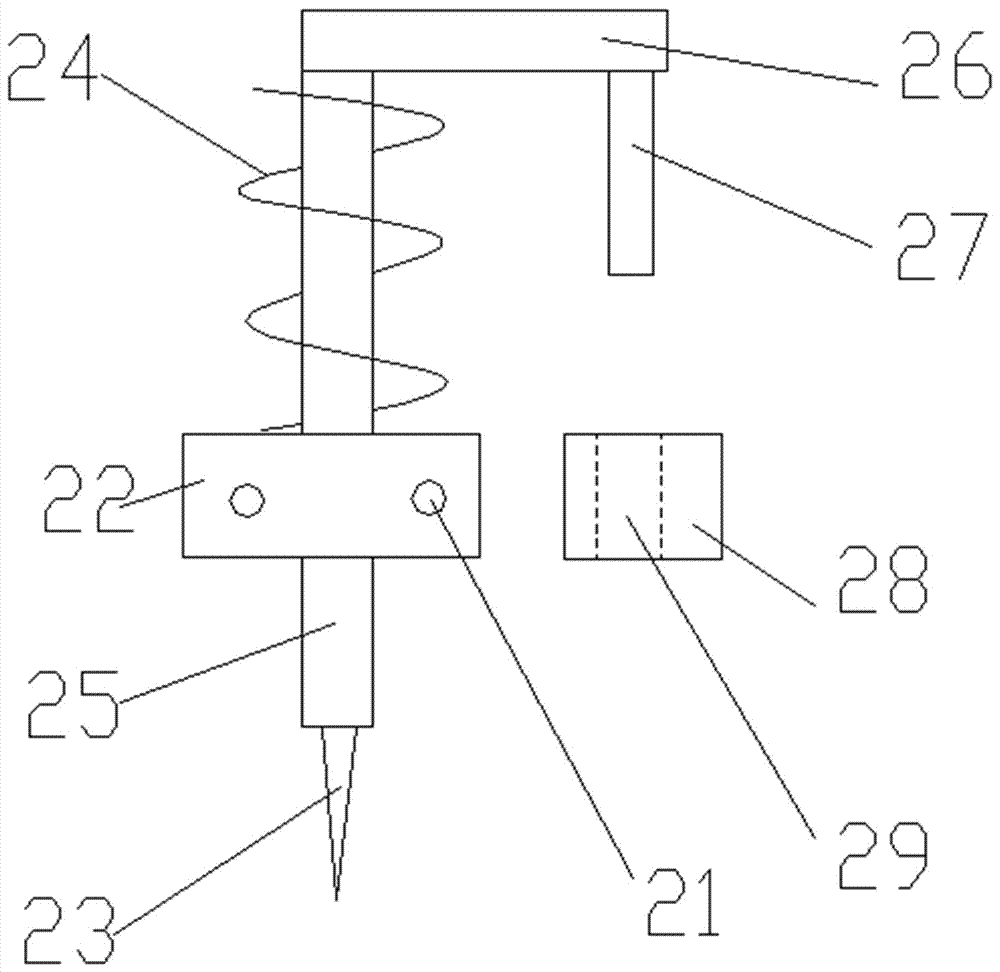

圖2為本實用新型切割機構的左視圖；

圖3為斜楔塊的左視圖。

附圖標記如下：

1、底座；21、滑軌；22、滑塊；23、切刀；24、彈簧；25、導桿、26、壓板；27、限位柱；28、限位板；29、通孔；31、斜楔塊；32、卡桿；33、讓刀槽；34、方塊。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步的詳細說明，應當理解，本實用新型的結構并不僅限于以下實施例：

如圖1-3所示，本實用新型所述一種膠條切斷裝置，包括底座1、切割機構和第一固定機構，設置第一固定機構目的在于對膠條進行直角切割；切割機構設于底座1上部；第一固定機構設于底座1的下部，還包括第二固定機構，設置第二固定機構目的在于可以對膠條進行斜角切割；底座1為U形板結構；切割機構包括滑軌21、滑塊22、導桿25、彈簧24、切刀23、壓板26、限位柱27和限位板28，通過限位柱27和限位板28可以防止誤切到手；滑軌21為2根，且水平平行設于底座1上部；滑塊22滑動連接在滑軌21上；導桿25豎直貫穿滑塊22，且與滑塊22滑動連接；切刀23豎直設于導桿25下端，且刃口向下；壓板26設于導桿25上部；彈簧24套設于導桿25外部，且位于壓板26和滑塊22之間；限位柱27豎直設于壓板26下方；限位板28水平設于底座1水平設于底座1后方，且限位板28上具有兩個通孔29，且通孔29分別與第一固定機構和第二固定機構位置對應；

第二固定機構包括斜楔塊31和卡桿32；斜楔塊31設于底座1底部；斜楔塊31的斜面位于上部；卡桿32分別設于斜楔塊31的上部前后方，且與斜楔塊31的斜面垂直；設置卡桿32目的在于將待切膠條穿過卡桿32，從而形成固定；設置斜楔塊31可以使待切膠條沿著斜楔塊31的斜面傾斜放置，從而切出斜面。

第一固定機構包括方塊34和卡桿32；方塊34設于底座1底部，且卡桿32分別設于方塊34的上部的前后方；方塊34目的在于是待切膠條的放置面為水平面，從而可以完成直角切割。

斜楔塊31和方塊34上表面中間均具有一個豎直的讓刀槽33；卡桿32為“人”字形。由于門窗行業所使用的膠條的截面都是三角形的，所以將卡桿32設置成“人”字形，因此來更好的匹配三角形的膠條；讓刀槽33的目的在于可以給切刀下切時流出空隙，避免切刀刃口損傷。

工作原理：當需要進行直角切斷時，將膠條穿過兩卡桿32以此完成定位，再移動滑塊22使切刀刀刃位于方塊34的正上方，且此時限位柱27正對位于方塊同一平面上的通孔29，再下壓導桿25即可。當需要對膠條進行斜切時，將膠條沿著斜楔塊31的斜面穿過卡桿32完成固定定位，此時膠條傾斜放置，再移動滑塊22使滑塊22位于斜楔塊31的上方時，且此時限位柱27正對位于斜楔塊31同一平面上的通孔29；下壓導桿25即可。

因為限位板28上只有兩個分別與斜楔塊31和方塊34位于同一平面上的通孔29，所以導桿25只有在這兩個通孔29的位置才能下壓，在其他位置限位板28會擋住限位柱27，從而使導桿25無法下壓，從而可以避免誤切到手。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本領域的技術人應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
