本實用新型涉及操作臺技術領域，具體為一種化工機械用操作臺。

背景技術：

隨著工業設計的發展，不僅僅局限對操作臺的功能的滿足，同時也會考慮產品的美觀性，并且操作臺的美感直接影響產品銷量，也是我們滿足客戶需求的重要標準之一。無論是從產品功能需求來說，還是從產品的美觀性來說，目前的化工機械操作臺功能單一，使用不便，安全性不高，不便于行走，且衛生環境不佳。

技術實現要素：

本實用新型要解決的技術問題是克服現有技術的缺陷，提供一種化工機械用操作臺。

為了解決上述技術問題，本實用新型提供了如下的技術方案：一種化工機械用操作臺，包括臺子，所述臺子的下方設置有支撐腿，且支撐腿上設置有升降柄手，所述支撐腿上設置有伸縮桿，所述伸縮桿上設置有抽屜，且抽屜上設置有鑰匙鎖，所述支撐腿下方設置有萬向輪，所述臺子的一側設置有開關，所述臺子上設置有凹槽，且凹槽的一側設置有垃圾入口，所述垃圾入口的下方設置有垃圾袋，所述凹槽上設置有蓋子，且蓋子與凹槽之間通過滑軌連接，所述蓋子的一側設置有箱子，且箱子的上表面設置有孔口，所述臺子的一側設置有桿子，且桿子上設置有刷頭，所述臺子的一側設置有鐵架，且鐵架上設置有放置槽，所述放置槽的上方設置有放置臺，且放置臺上設置有圓形凹槽。

優選的，所述支撐腿內部設置有液壓缸，且支撐腿與伸縮桿之間通過液壓缸與升降柄手連接。

優選的，所述萬向輪上設置有剎車裝置。

優選的，所述放置臺設置有2層，且每層放置臺設置有4個圓形凹槽。

優選的，所述桿子與臺子之間通過旋轉軸連接，且桿子可移動。

優選的，所述抽屜設置有4個，所述蓋子上設置有蓋子按鈕。

本實用新型所達到的有益效果是：該裝置功能多樣，安全性高，臺子一側設置有桿子，且桿子上設置有刷頭，桿子與臺子之間通過旋轉軸連接，便于使用，同時臺子上設置有凹槽，且凹槽上設置有蓋子，蓋子與臺子之間通過滑軌連接，凹槽的下方設置有垃圾入口，且垃圾入口的下方設置有垃圾袋，保持了環境的清潔，且蓋子上設置有蓋子按鈕，同時臺子一側設置有開關，開關與桿子之間通過電性連接，桿子與凹槽配合使用，減少了勞動強度，支撐腿與伸縮桿之間通過液壓缸與升降柄手連接，可調節高度，便于攜帶，同時萬向輪和剎車裝置的設計便于操作臺的行走和安全，箱子的表面設計有孔口，箱子內部放置有消毒液，且消毒液通過孔口散發出來，保障了人員的安全，鐵架上設置有放置槽，放置槽的設計可存放所需要的物品，同時放置槽的上方設置有2個放置臺，且放置臺上設置有圓形凹槽，可存放瓶裝物品。

附圖說明

附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。在附圖中：

圖1是本實用新型的結構示意圖；

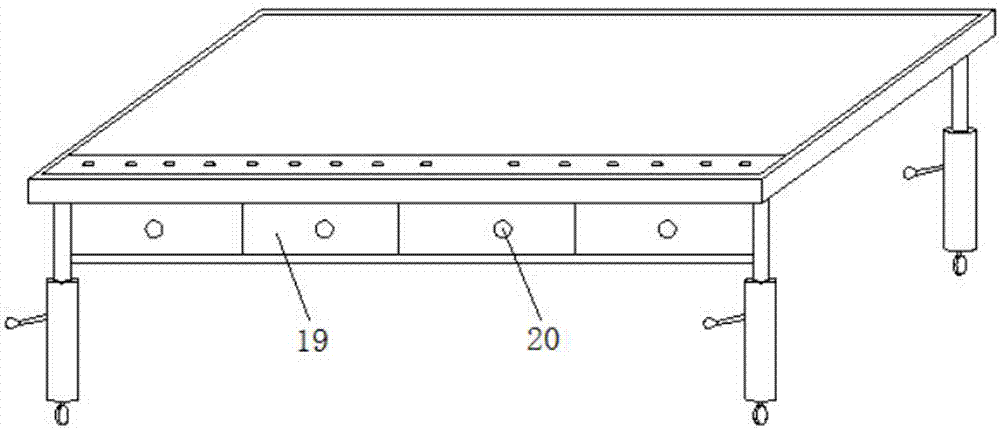

圖2是本實用新型操作臺的結構圖；

圖3是本實用新型的凹槽的內部結構圖。

1、萬向輪；2、支撐腿；3、伸縮桿；4、鐵架；5、圓形凹槽；6、孔口；7、垃圾袋；8、開關；9、升降柄手；10、箱子；11、臺子；12、放置槽；13、放置臺；14、蓋子；15、桿子；16、刷頭；17、滑軌；18、垃圾入口；19、抽屜；20、鑰匙鎖；21、蓋子按鈕；22、凹槽。

具體實施方式

以下結合附圖對本實用新型的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本實用新型，并不用于限定本實用新型。

實施例1

如圖1-3所示，一種化工機械用操作臺，一種化工機械用操作臺，包括臺子11，其特征在于：所述臺子11的下方設置有支撐腿2，且支撐腿2上設置有升降柄手9，所述支撐腿2上設置有伸縮桿3，所述伸縮桿3上設置有抽屜19，且抽屜19上設置有鑰匙鎖20，所述支撐腿2下方設置有萬向輪1，所述臺子11的一側設置有開關8，所述臺子11上設置有凹槽22，且凹槽22的一側設置有垃圾入口18，所述垃圾入口18的下方設置有垃圾袋7，所述凹槽22上設置有蓋子14，且蓋子14與凹槽22之間通過滑軌17連接，所述蓋子14的一側設置有箱子10，且箱子10的上表面設置有孔口6，所述臺子11的一側設置有桿子15，且桿子15上設置有刷頭16，所述臺子11的一側設置有鐵架4，且鐵架4上設置有放置槽12，所述放置槽12的上方設置有放置臺13，且放置臺13上設置有圓形凹槽5，支撐腿2內部設置有液壓缸，且支撐腿2與伸縮桿3之間通過液壓缸與升降柄手9連接，萬向輪1上設置有剎車裝置，放置臺13設置有2層，且每層放置臺設置有4個圓形凹槽5，桿子15與臺子11之間通過旋轉軸連接，且桿子15可移動，抽屜19設置有4個，蓋子14上設置有蓋子按鈕21。

工作原理：首先使用者通過控制調節伸縮桿3調節高度，伸縮桿3與支撐腿2之間通過液壓桿與升降柄手9連接，同時支撐腿2的下方設置有萬向輪1，且萬向輪1上設置有剎車裝置，剎車裝置的設計保障了操作臺在行駛過程中的安全，伸縮桿3上設置有4個抽屜19，方便存放工作用品以及個人物品等，同時臺子11上設置有箱子10，且箱子10的上表面設置有孔口6，箱子10內部放置有消毒液，且消毒液通過孔口6散發出來，保障了人員的安全，同時箱子10的一側設置有蓋子14，且蓋子14與凹槽22之間通過滑軌17連接，凹槽22的下方設置有垃圾入口18，且垃圾入口18的下方設置有垃圾袋7，垃圾入口18和垃圾袋7的設計保障了周圍的環境，同時臺子11的一側設置有桿子15，且桿子15的一端設置有刷頭16，桿子15與開關8之間通過電性連接，臺子11的一側設置有鐵架4，且鐵架4上設置有放置槽12，可存放工作用品，同時放置槽12的上方設置有2個放置臺13，且放置臺13上設置有圓形凹槽5。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
