本技術涉及預熱器加工組裝附屬裝置的，特別是涉及一種用于空氣預熱器組裝的輔助機構。

背景技術：

1、眾所周知，空氣預熱器就是鍋爐尾部煙道中的煙氣通過內部的散熱片將進入鍋爐前的空氣預熱到一定溫度的受熱面，是一種用于提高鍋爐的熱交換性能，降低能量消耗的設備；

2、現有的一種空氣預熱器在進行加工組裝過程中，工作人員常常會將預熱器主體通過工作臺上的輔助機構進固定，并且對其進行安裝調試等操作；但現有的輔助機構在使用時發現，輔助機構無法對不同規格大小的預熱器主體進行夾持固定，需要進行更換其配套的輔助機構，并且輔助功能單一，從而降低了對空氣預熱器進行加工的工作效率和效果，因此導致實用性較差。

技術實現思路

1、為解決上述技術問題，本實用新型提供一種工作人員可以快捷的對不同谷歌大小的預熱器主體進行夾持固定，并且還可以通過旋轉調節其角度，從而提高了對空氣預熱器進行加工的工作效率和效果，因此增強了實用性的用于空氣預熱器組裝的輔助機構。

2、本實用新型的一種用于空氣預熱器組裝的輔助機構，包括工作臺，還包括兩組支撐板、連接板、兩組第一螺桿、兩組滑塊、兩張第一卡塊、兩組夾板、連接組件和旋轉機構，工作臺頂部通過旋轉機構和連接板底部連接，連接板頂部通過連接組件均勻和兩組支撐板底部卡裝，兩組支撐板頂部分別設置有一組滑槽，兩組第一螺桿分別和支撐板滑槽轉動連接，兩組滑塊分別和第一螺桿螺紋連接，并且兩組滑塊分別和支撐板滑槽滑動連接，兩組第一滑塊頂部分別設置有一組第一卡塊，兩組夾板底部分別設置有卡槽，兩組夾板底部分別通過卡槽和第一卡塊卡裝。

3、優選的，旋轉機構包括轉動板、固定塊、環形板和兩組緊固螺桿，工作臺頂部和固定塊底部連接，固定塊頂部和轉動板底部軸承連接，轉動板頂部和連接板底部連接，轉動板底部和環形板頂部連接，并且環形板左端和右端分別設置有一組螺紋孔，兩組緊固螺桿分別和環形板螺紋孔螺紋連接，并且兩組緊固螺桿一端分別和固定塊一端頂緊。

4、優選的，連接組件包括兩組第二卡塊、兩組連接螺桿和兩組安裝座，轉動板頂部前端左側和右側分別設置有一組安裝座，兩組安裝座頂部分別設置有一組螺紋孔，兩組支撐板頂部一側分別設置有一組螺紋孔，兩組連接螺桿分別與支撐板螺紋孔和安裝座螺紋孔螺紋連接，連接板頂部左端和右端分別設置有一組卡槽，兩張第二卡塊分別和連接板卡槽滑動卡裝，并且兩組第二卡塊頂部分別和一組支撐板底部一側連接。

5、優選的，還包括兩組防滑墊，兩組夾板一端分別設置有一組防滑墊。

6、優選的，還包括旋轉把手，兩組第一螺桿一端分別穿過連接板滑槽和旋轉把手一端連接。

7、優選的，還包括環形把手，環形板外側頂部設置有一組環形把手。

8、優選的，還包括兩組海綿墊，兩組連接板卡槽一端分別設置有一組海綿墊，并且兩組海綿墊另一端分別和第二卡塊一端緊貼。

9、優選的，還包括四組旋轉螺帽，兩組連接螺桿和兩組緊固螺桿一端分別設置有一組旋轉螺帽。

10、與現有技術相比本實用新型的一種用于空氣預熱器組裝的輔助機構有益效果為：首先將預熱器主體放置在兩組支撐板頂部，然后旋轉兩組第一螺桿，使得兩張滑塊分別帶動夾板進行移動，直至兩組夾板一端分別和預熱器主體一端緊貼進行夾持固定，然后工作人員開始對預熱器主體進行組裝調試，并且在進行組裝過程中，可以通過旋轉機構旋轉預熱器主體，直至調整到合適角度，當閑置時，工作人員還可以通過連接組件進行拆卸，以便快捷的進行清理，工作人員可以快捷的對不同谷歌大小的預熱器主體進行夾持固定，并且還可以通過旋轉調節其角度，從而提高了對空氣預熱器進行加工的工作效率和效果，因此增強了實用性。

技術特征：

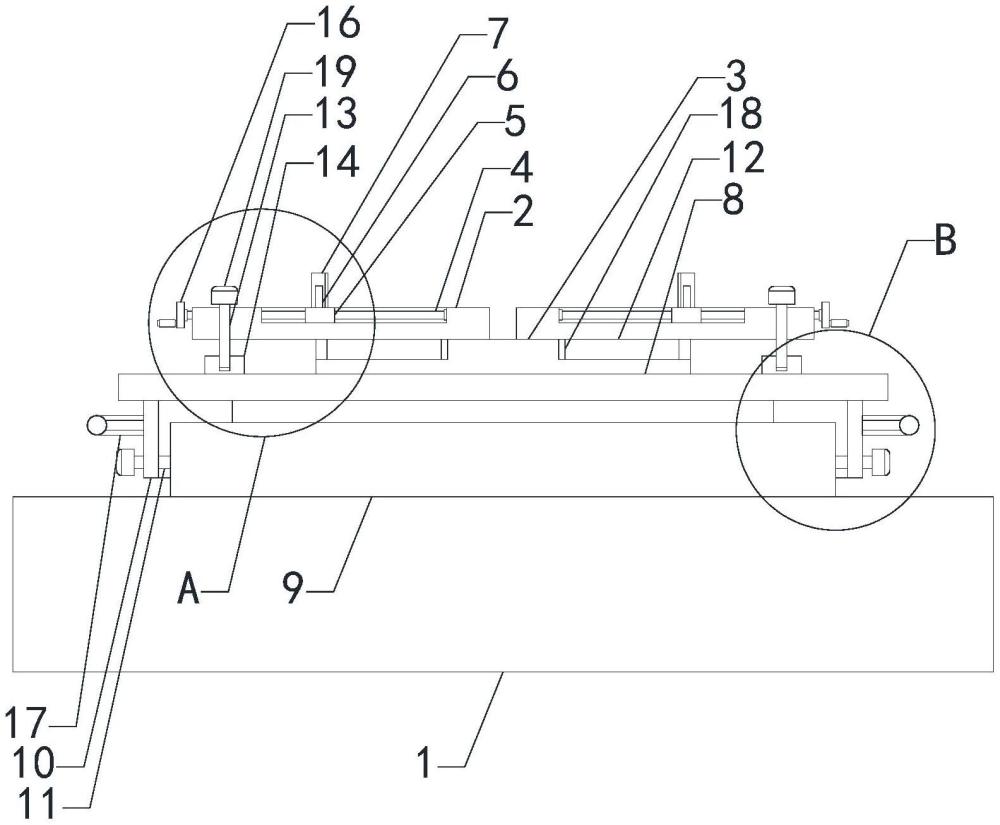

1.一種用于空氣預熱器組裝的輔助機構，包括工作臺(1)，其特征在于，還包括兩組支撐板(2)、連接板(3)、兩組第一螺桿(4)、兩組滑塊(5)、兩張第一卡塊(6)、兩組夾板(7)、連接組件和旋轉機構，工作臺(1)頂部通過旋轉機構和連接板(3)底部連接，連接板(3)頂部通過連接組件均勻和兩組支撐板(2)底部卡裝，兩組支撐板(2)頂部分別設置有一組滑槽，兩組第一螺桿(4)分別和支撐板(2)滑槽轉動連接，兩組滑塊(5)分別和第一螺桿(4)螺紋連接，并且兩組滑塊(5)分別和支撐板(2)滑槽滑動連接，兩組第一滑塊(5)頂部分別設置有一組第一卡塊(6)，兩組夾板(7)底部分別設置有卡槽，兩組夾板(7)底部分別通過卡槽和第一卡塊(6)卡裝。

2.如權利要求1所述的一種用于空氣預熱器組裝的輔助機構，其特征在于，旋轉機構包括轉動板(8)、固定塊(9)、環形板(10)和兩組緊固螺桿(11)，工作臺(1)頂部和固定塊(9)底部連接，固定塊(9)頂部和轉動板(8)底部軸承連接，轉動板(8)頂部和連接板(3)底部連接，轉動板(8)底部和環形板(10)頂部連接，并且環形板(10)左端和右端分別設置有一組螺紋孔，兩組緊固螺桿(11)分別和環形板(10)螺紋孔螺紋連接，并且兩組緊固螺桿(11)一端分別和固定塊(9)一端頂緊。

3.如權利要求2所述的一種用于空氣預熱器組裝的輔助機構，其特征在于，連接組件包括兩組第二卡塊(12)、兩組連接螺桿(13)和兩組安裝座(14)，轉動板(8)頂部前端左側和右側分別設置有一組安裝座(14)，兩組安裝座(14)頂部分別設置有一組螺紋孔，兩組支撐板(2)頂部一側分別設置有一組螺紋孔，兩組連接螺桿(13)分別與支撐板(2)螺紋孔和安裝座(14)螺紋孔螺紋連接，連接板(3)頂部左端和右端分別設置有一組卡槽，兩張第二卡塊(12)分別和連接板(3)卡槽滑動卡裝，并且兩組第二卡塊(12)頂部分別和一組支撐板(2)底部一側連接。

4.如權利要求3所述的一種用于空氣預熱器組裝的輔助機構，其特征在于，還包括兩組防滑墊(15)，兩組夾板(7)一端分別設置有一組防滑墊(15)。

5.如權利要求4所述的一種用于空氣預熱器組裝的輔助機構，其特征在于，還包括旋轉把手(16)，兩組第一螺桿(4)一端分別穿過連接板(3)滑槽和旋轉把手(16)一端連接。

6.如權利要求5所述的一種用于空氣預熱器組裝的輔助機構，其特征在于，還包括環形把手(17)，環形板(10)外側頂部設置有一組環形把手(17)。

7.如權利要求6所述的一種用于空氣預熱器組裝的輔助機構，其特征在于，還包括兩組海綿墊(18)，兩組連接板(3)卡槽一端分別設置有一組海綿墊(18)，并且兩組海綿墊(18)另一端分別和第二卡塊(12)一端緊貼。

8.如權利要求7所述的一種用于空氣預熱器組裝的輔助機構，其特征在于，還包括四組旋轉螺帽(19)，兩組連接螺桿(13)和兩組緊固螺桿(11)一端分別設置有一組旋轉螺帽(19)。

技術總結
本技術涉及預熱器加工組裝附屬裝置的技術領域，特別是涉及一種用于空氣預熱器組裝的輔助機構，一種工作人員可以快捷的對不同谷歌大小的預熱器主體進行夾持固定，并且還可以通過旋轉調節其角度，從而提高了對空氣預熱器進行加工的工作效率和效果，因此增強了實用性；包括工作臺，還包括兩組支撐板、連接板、兩組第一螺桿、兩組滑塊、兩張第一卡塊、兩組夾板、連接組件和旋轉機構，工作臺頂部通過旋轉機構和連接板底部連接，連接板頂部通過連接組件均勻和兩組支撐板底部卡裝，兩組第一螺桿分別和支撐板滑槽轉動連接，兩組滑塊分別和第一螺桿螺紋連接，并且兩組滑塊分別和支撐板滑槽滑動連接，兩組第一滑塊頂部分別設置有一組第一卡塊。

技術研發人員：徐強,季葉明
受保護的技術使用者：無錫市幸昌熱能設備有限公司
技術研發日：20231228
技術公布日：2025/4/28
