本技術涉及pi薄膜生產檢測，更具體地說，本技術涉及用于pi薄膜生產檢測用定位夾具。

背景技術：

1、在將pi薄膜投入市場應用之前，確保其力學強度的精準檢測是至關重要的環節，因為這直接關系到產品的質量和最終用戶的體驗。然而，在強度檢測流程中，對pi薄膜的精確定位是實現準確測試的前提。目前市場上常用的定位裝置多依賴于電動推桿來驅動定位板，雖然這種方式在一定程度上實現了自動化操作，但其潛在的問題也不容忽視。首先，電動推桿在長時間、高頻次的使用過程中，由于機械磨損、電氣元件老化等因素，其推動定位板的精度會逐漸下降。這種精度的損失會直接影響到pi薄膜的定位準確性，進而在強度檢測過程中引入不必要的測試誤差。例如，如果定位板未能精確地將pi薄膜固定在預定位置，就可能導致測試力線偏離預期路徑，使得測試結果無法真實反映pi薄膜的實際強度。其次，電動推桿在驅動定位板時，由于其動作速度相對較快，往往伴隨著較大的沖擊力。這種外力沖擊不僅可能對pi薄膜本身造成微小的形變或損傷，還可能在定位過程中引發系統的振動。這種振動會進一步干擾測試環境的穩定性，使得測試結果受到動態因素的影響，從而降低測試的準確性和可靠性。此外，電動推桿驅動的定位裝置在維護和保養方面也存在一定的挑戰。由于電動推桿內部結構的復雜性，一旦出現故障或性能下降，往往需要專業的技術人員進行診斷和維修，這不僅增加了維護成本，還可能影響生產進度。

技術實現思路

1、為了克服現有技術的不足，本實用新型提供了用于pi薄膜生產檢測用定位夾具，具有pi薄膜生產檢測效果好的優點。

2、為實現上述目的，本實用新型提供如下技術方案：用于pi薄膜生產檢測用定位夾具，包括底板，所述底板的頂部固定安裝有c型框，所述c型框的內部頂端與底端均固定安裝有氣缸，所述氣缸的另一端固定安裝有l型板，所述l型板的表面開設有矩形槽，所述矩形槽的內部活動安裝有螺紋桿，所述螺紋桿的一端固定安裝有把手，所述螺紋桿的表面活動安裝有套接塊，所述套接塊的頂部固定安裝有夾板，所述l型板的表面開設有滑槽，所述滑槽的內部固定安裝有圓桿，所述圓桿的表面活動安裝有滑塊，所述滑塊與夾板固定連接。

3、作為本實用新型的一種優選技術方案，所述c型框的內部固定安裝有固定桿，所述固定桿的表面活動安裝有側板且側板與l型板固定連接，所述固定桿的表面設置有彈簧。

4、作為本實用新型的一種優選技術方案，所述底板的底部固定安裝有四組支腿，四組所述支腿的底部均固定安裝有支腿墊。

5、作為本實用新型的一種優選技術方案，所述底板與c型框的連接處固定安裝有加強筋，所述加強筋的外形為三角形。

6、作為本實用新型的一種優選技術方案，所述滑槽的數量有兩組，兩組所述滑槽分布在矩形槽的兩側。

7、作為本實用新型的一種優選技術方案，所述l型板的內壁和夾板的內壁上均固定安裝有橡膠層，所述l型板由不銹鋼制成。

8、與現有技術相比，本實用新型的有益效果如下：

9、本實用新型通過將pi薄膜的兩端分別放置在兩組l型板的內部，隨后依次旋轉把手使得螺紋桿表面的套接塊進行移動，從而使得夾板也進行同步移動，同時滑塊也在圓桿的表面同步滑動，通過夾板與l型板的內壁對pi薄膜進行定位，隨后啟動兩組氣缸，兩組氣缸的相對移動使得兩組l型板也相對進行移動，從而拉伸pi薄膜，通過拉伸的力度檢測強度，此裝置與傳統裝置相對比，此裝置通過螺紋桿能夠確保夾板在定位pi薄膜時達到較高的精度，減少因定位不準確而產生的測試誤差，同時通過螺紋桿的緩慢、平穩移動，可以確保pi薄膜在測試前處于穩定的狀態，避免因外力沖擊或振動導致的測試不準確，并且此裝置可以適應不同規格和厚度的pi薄膜的拉伸強度測試，從而具有適應性強，適用范圍廣的特點。

技術特征：

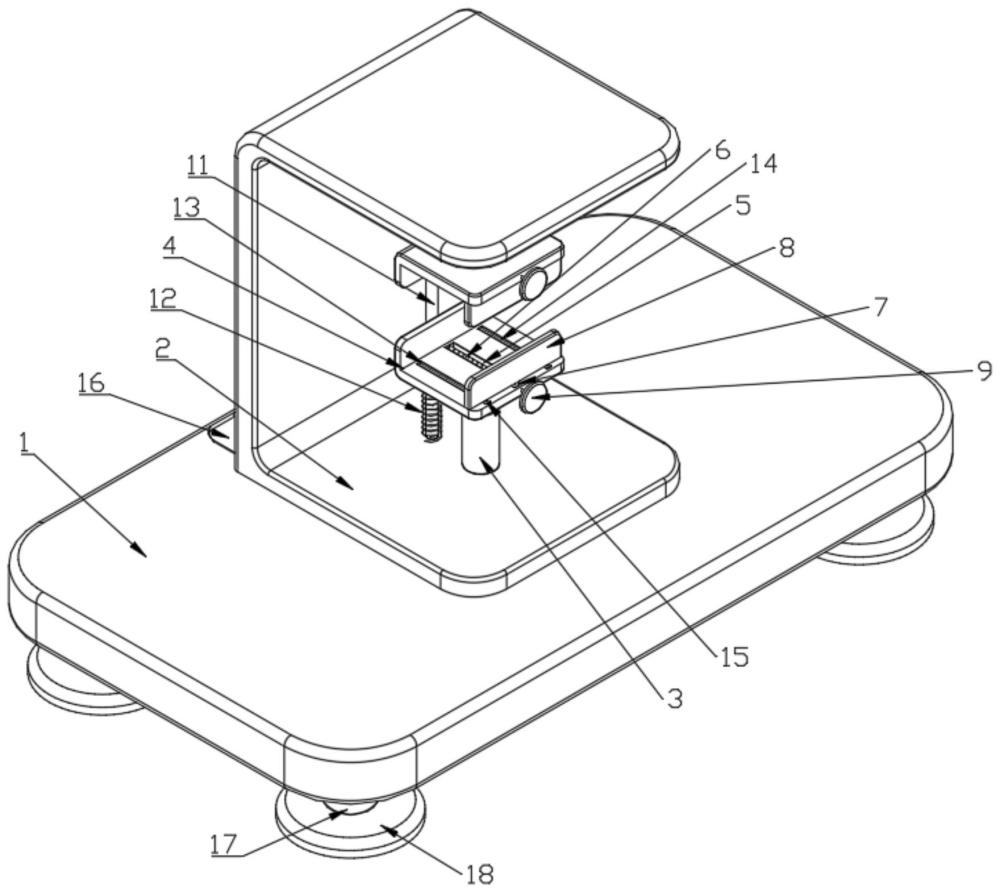

1.用于pi薄膜生產檢測用定位夾具，包括底板（1），其特征在于：所述底板（1）的頂部固定安裝有c型框（2），所述c型框（2）的內部頂端與底端均固定安裝有氣缸（3），所述氣缸（3）的另一端固定安裝有l型板（4），所述l型板（4）的表面開設有矩形槽（5），所述矩形槽（5）的內部活動安裝有螺紋桿（6），所述螺紋桿（6）的一端固定安裝有把手（9），所述螺紋桿（6）的表面活動安裝有套接塊（7），所述套接塊（7）的頂部固定安裝有夾板（8），所述l型板（4）的表面開設有滑槽（13），所述滑槽（13）的內部固定安裝有圓桿（14），所述圓桿（14）的表面活動安裝有滑塊（15），所述滑塊（15）與夾板（8）固定連接。

2.根據權利要求1所述的用于pi薄膜生產檢測用定位夾具，其特征在于：所述c型框（2）的內部固定安裝有固定桿（11），所述固定桿（11）的表面活動安裝有側板（10）且側板（10）與l型板（4）固定連接，所述固定桿（11）的表面設置有彈簧（12）。

3.根據權利要求1所述的用于pi薄膜生產檢測用定位夾具，其特征在于：所述底板（1）的底部固定安裝有四組支腿（17），四組所述支腿（17）的底部均固定安裝有支腿墊（18）。

4.根據權利要求1所述的用于pi薄膜生產檢測用定位夾具，其特征在于：所述底板（1）與c型框（2）的連接處固定安裝有加強筋（16），所述加強筋（16）的外形為三角形。

5.根據權利要求1所述的用于pi薄膜生產檢測用定位夾具，其特征在于：所述滑槽（13）的數量有兩組，兩組所述滑槽（13）分布在矩形槽（5）的兩側。

6.根據權利要求1所述的用于pi薄膜生產檢測用定位夾具，其特征在于：所述l型板（4）的內壁和夾板（8）的內壁上均固定安裝有橡膠層，所述l型板（4）由不銹鋼制成。

技術總結
本技術涉及PI薄膜生產檢測技術領域，且公開了用于PI薄膜生產檢測用定位夾具，包括底板，所述底板的頂部固定安裝有C型框，所述C型框的內部頂端與底端均固定安裝有氣缸，所述氣缸的另一端固定安裝有L型板，所述L型板的表面開設有矩形槽，所述矩形槽的內部活動安裝有螺紋桿。本技術通過螺紋桿能夠確保夾板在定位PI薄膜時達到較高的精度，減少因定位不準確而產生的測試誤差，同時通過螺紋桿的緩慢、平穩移動，可以確保PI薄膜在測試前處于穩定的狀態，避免因外力沖擊或振動導致的測試不準確，并且此裝置可以適應不同規格和厚度的PI薄膜的拉伸強度測試，從而具有適應性強，適用范圍廣的特點。

技術研發人員：汪文瀚,汪兆龍,馬禹
受保護的技術使用者：寶珠特種材料科技（江蘇）有限公司
技術研發日：20240726
技術公布日：2025/4/28
