本技術涉及藥草切割，更具體的說，它涉及一種中藥柴胡的切段裝置。

背景技術：

1、一種中藥柴胡的切段裝置是專門設計用于將柴胡藥材進行均勻切割的機械設備。柴胡是一種常用的中藥材，具有疏肝解郁、升陽解表的功效，為了便于存儲、運輸和使用，柴胡需要被切割成規定長度的段落。

2、但現存的部分中藥柴胡的切段裝置還存在較多的不足，首先部分裝置將無法保證切割的精度和效率，導致切割質量不穩定，無法滿足高標準的中藥加工需求，此外，切割過程的自動化程度降低，增加了人工操作的比重，效率低下，其次部分裝置每次更換或調整刀片、推板等部件時將變得繁瑣而耗時，大大降低了生產效率和靈活性，此外，加工過程中部件的固定不夠穩定，可能導致加工精度下降，影響最終產品的質量，最后部分裝置的適應性和調整能力大大降低，無法保證加工過程的精確度和穩定性。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術中存在的問題，本實用新型提供了一種中藥柴胡的切段裝置，以解決背景技術中提到的切割質量不穩定、不能快速卡接等技術問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種中藥柴胡的切段裝置，包括底板、多切割機構、快速卡接機構和卡接輔助機構，所述多切割機構包括安裝塊、第一氣缸、推板、刀片、上切割箱和下切割箱，兩組第一氣缸安裝在安裝塊的底部，推板與第一氣缸的一端連接，刀片安裝在推板的底面，上切割箱和下切割箱設置在的底部，刀片伸入上切割箱和下切割箱內部，所述快速卡接機構包括卡接套、卡接桿、連接板、卡緊桿、斜槽、卡塊和卡槽，卡接桿的一端安裝有連接板，連接板與安裝塊的頂部端面連接，卡接桿的一端伸入連接到卡接套的內部，卡接套的側面設置有多組斜槽，卡緊桿在斜槽內配合滑動導向設置，卡塊安裝在卡緊桿的一端，卡槽設置在卡接桿的側面，卡塊伸入配合在卡槽內使卡接桿固定在卡接套內。

5、本實用新型進一步設置為，所述卡接輔助機構包括側向板、第二氣缸、移動塊、鉸接板和斜坡套，多組側向板設置在卡接套的側面，第二氣缸的一端與側向板活動連接，斜坡套安裝在卡接套的底部，移動塊安裝在卡緊桿的一端，鉸接板設置在移動塊的一側，且鉸接板與第二氣缸的另一端活動連接，且移動塊可在斜坡套的斜面上配合滑動連接，卡接輔助機構增強了整個裝置的穩定性和調整靈活性。

6、本實用新型進一步設置為，所述底板的上部端面設有儲藥箱，儲藥箱的上部端面設有連接斗，且連接斗與儲存箱為貫通連接，儲藥箱與連接斗為切割前的柴胡提供了儲存和輸送的解決方案，使得加工物料可以連續供給，提高了生產效率。

7、本實用新型進一步設置為，所述下切割箱安裝在連接斗的頂部端面，且下切割箱內部設有掉藥槽，且掉藥槽可直通儲料箱內，掉藥槽與儲料箱使切割后的柴胡可以直接掉入儲料箱內，方便收集和后續處理，減少了物料的散落和浪費。

8、本實用新型進一步設置為，所述刀片設置有若干組，上切割箱的頂部端面設有刀槽，且每組刀片可在刀槽內配合上下運動，刀片與刀槽的設計增加了切割的靈活性和適應性，使裝置能夠處理不同大小、厚度的柴胡。

9、本實用新型進一步設置為，所述上切割箱和下切割箱為上下配合連接，且兩箱體之間形成進藥切割空間，進藥切割空間的設置，為藥材提供切割空間。

10、本實用新型進一步設置為，所述底板的頂部端面設有支撐桿，支撐桿上活動設有調整臂，且通過螺栓穿過調整臂將其固定在支撐桿上，支撐桿與調整臂提供了對整個裝置位置和高度的調整能力，增強了設備的適用性和操作人員的使用舒適度。

11、本實用新型進一步設置為，所述支撐桿的一端設有活動架，且卡接套安裝在活動架的底部，活動架增加了整個裝置的靈活性和可移動性，便于根據工作環境的需要調整設備布局。

12、(三)有益效果

13、與現有技術相比，本實用新型提供了一種中藥柴胡的切段裝置，具備以下有益效果：

14、本實用新型設置了多切割機構，通過安裝塊、第一氣缸、推板、刀片以及上下切割箱的設計，實現了柴胡的精準切割，第一氣缸提供動力，推動推板和刀片上下運動，以在上下切割箱中進行切割，這種設計保證了切割的連續性和高效率，同時可以通過調整氣缸的力度，控制切割的深度和速度，適應不同的切割需求。

15、本實用新型設置了快速卡接機構，包括卡接套、卡接桿、連接板、卡緊桿、斜槽、卡塊和卡槽等組成，實現了快速、穩定地固定加工部件的能力，這對于提高切割效率和保證切割精度非常關鍵，尤其是在需要更換或調整加工部件時，可以迅速進行，大大減少了設備的停機時間。

16、本實用新型設置了卡接輔助機構，由側向板、第二氣缸、移動塊、鉸接板和斜坡套構成，增強了整個裝置的穩定性和調整靈活性，這一機構可以根據加工需求，給快速卡接機構提供便利快速的操作條件。

技術特征：

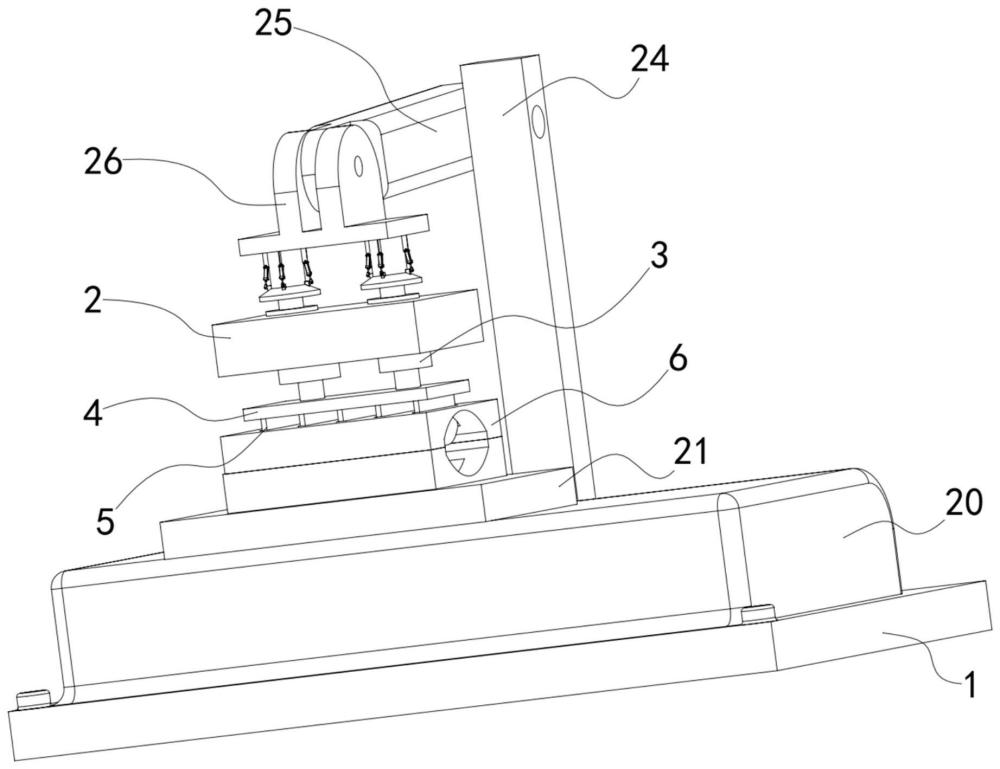

1.一種中藥柴胡的切段裝置，包括底板(1)、多切割機構、快速卡接機構和卡接輔助機構，其特征是：所述多切割機構包括安裝塊(2)、第一氣缸(3)、推板(4)、刀片(5)、上切割箱(6)和下切割箱(7)，兩組第一氣缸(3)安裝在安裝塊(2)的底部，推板(4)與第一氣缸(3)的一端連接，刀片(5)安裝在推板(4)的底面，上切割箱(6)和下切割箱(7)設置在的底部，刀片(5)伸入上切割箱(6)和下切割箱(7)內部，所述快速卡接機構包括卡接套(8)、卡接桿(9)、連接板(10)、卡緊桿(11)、斜槽(12)、卡塊(13)和卡槽(14)，卡接桿(9)的一端安裝有連接板(10)，連接板(10)與安裝塊(2)的頂部端面連接，卡接桿(9)的一端伸入連接到卡接套(8)的內部，卡接套(8)的側面設置有多組斜槽(12)，卡緊桿(11)在斜槽(12)內配合滑動導向設置，卡塊(13)安裝在卡緊桿(11)的一端，卡槽(14)設置在卡接桿(9)的側面，卡塊(13)伸入配合在卡槽(14)內使卡接桿(9)固定在卡接套(8)內。

2.根據權利要求1所述的一種中藥柴胡的切段裝置，其特征是：所述卡接輔助機構包括側向板(15)、第二氣缸(16)、移動塊(17)、鉸接板(18)和斜坡套(19)，多組側向板(15)設置在卡接套(8)的側面，第二氣缸(16)的一端與側向板(15)活動連接，斜坡套(19)安裝在卡接套(8)的底部，移動塊(17)安裝在卡緊桿(11)的一端，鉸接板(18)設置在移動塊(17)的一側，且鉸接板(18)與第二氣缸(16)的另一端活動連接，且移動塊(17)可在斜坡套(19)的斜面上配合滑動連接。

3.根據權利要求1所述的一種中藥柴胡的切段裝置，其特征是：所述底板(1)的上部端面設有儲藥箱(20)，儲藥箱(20)的上部端面設有連接斗(21)，且連接斗(21)與儲存箱為貫通連接。

4.根據權利要求1所述的一種中藥柴胡的切段裝置，其特征是：所述下切割箱(7)安裝在連接斗(21)的頂部端面，且下切割箱(7)內部設有掉藥槽(22)，且掉藥槽(22)可直通儲料箱內。

5.根據權利要求1所述的一種中藥柴胡的切段裝置，其特征是：所述刀片(5)設置有若干組，上切割箱(6)的頂部端面設有刀槽(23)，且每組刀片(5)可在刀槽(23)內配合上下運動。

6.根據權利要求1所述的一種中藥柴胡的切段裝置，其特征是：所述上切割箱(6)和下切割箱(7)為上下配合連接，且兩箱體之間形成進藥切割空間。

7.根據權利要求1所述的一種中藥柴胡的切段裝置，其特征是：所述底板(1)的頂部端面設有支撐桿(24)，支撐桿(24)上活動設有調整臂(25)，且通過螺栓穿過調整臂(25)將其固定在支撐桿(24)上。

8.根據權利要求7所述的一種中藥柴胡的切段裝置，其特征是：所述支撐桿(24)的一端設有活動架(26)，且卡接套(8)安裝在活動架(26)的底部。

技術總結
本技術公開了一種中藥柴胡的切段裝置，包括底板、多切割機構、快速卡接機構和卡接輔助機構，所述多切割機構包括安裝塊、第一氣缸、推板、刀片、上切割箱和下切割箱，所述快速卡接機構包括卡接套、卡接桿、連接板、卡緊桿、斜槽、卡塊和卡槽，所述卡接輔助機構包括側向板、第二氣缸、移動塊、鉸接板和斜坡套，推板、刀片以及上下切割箱的設計，實現了柴胡的精準切割，第一氣缸提供動力，推動推板和刀片上下運動，斜槽、卡塊和卡槽等組成，實現了快速、穩定地固定加工部件的能力。

技術研發人員：李金金
受保護的技術使用者：楊凌職業技術學院
技術研發日：20240202
技術公布日：2025/4/28
