本技術涉及夾具，具體為一種管材固定夾具。

背景技術：

1、工裝夾具是指在工業生產中用來固定和定位工件的一種機械設備。它通常由夾緊裝置和支撐裝置組成，夾緊裝置可以使工件緊密地固定在工作臺上，支撐裝置則可以提供必要的支撐力，以確保工件在加工過程中不會移動或松動?，F(xiàn)有的五金管材加工的輔助夾具在使用的過程中，都是單一對于管材進行夾持，無法對于不同形狀的管材進行夾持，如彎管與彎管之間的管口定位，彎管與直管之間的定位，這樣導致了夾具的靈活性與實用性比較差，需要更換工裝夾具進行調整。

技術實現思路

1、本實用新型的目的在于提供一種管材固定夾具，用于克服現有技術中的上述缺陷。

2、根據本實用新型的一種管材固定夾具，包括夾持臺，所述夾持臺的左右兩端開設有收納槽，所述夾持臺的上端面上設有兩個左右對稱的下抵接板，所述夾持臺的上端開設有兩個前后對稱的滑動腔，每個所述滑動腔內均轉動連接有兩個左右對稱的螺紋桿，所述夾持臺內設有動力源與所述螺紋桿動力連接，所述下抵接板的下端固設有螺紋滑塊與所述螺紋桿螺紋配合，所述夾持臺的前后兩端面上均轉動連接有兩個左右對稱的固定架與轉輪，所述夾持臺上均開設有與所述轉輪前后對應的螺紋槽，每個所述螺紋槽內均螺紋連接有固定桿，每個所述固定桿靠近所述轉輪端均設有防滑墊，每個所述固定架內均開設有滑槽，滑槽的側壁上固嵌有齒條，所述轉輪上固設有齒輪與所述齒條嚙合，前后相鄰的兩個所述固定架之間均轉動連接有雙向螺桿，所述雙向螺桿的兩個延伸端上的螺紋旋向均相反設置，兩個所述雙向螺桿的外周上均螺紋連接有兩個前后對稱的抵接塊，所述抵接塊與所述導滑連接架滑動配合，兩個所述下抵接板均設有傾斜端與水平端，所述夾持臺的前端設有兩個左右分布的控制按鈕，兩個所述控制按鈕均能夠與所述夾持臺內的動力源電力連接。

3、本實用新型的有益效果是：

4、所述固定架能夠自由的左右擺動，從而能夠?qū)A斜彎曲的管材進行夾持固定工作，所述下抵接板能夠左右滑動，通過所述下抵接板上的傾斜面與水平面分別對彎管與直管抵接，能夠?qū)Σ煌螤畹膬蓚€(gè)彎管與直管進行夾持，也能夠?qū)σ粋€(gè)彎管與一個直管夾持定位，保持兩個管口之間的抵接，工作方便，適用范圍廣，所述固定架與所述導滑連接架通過收納在所述夾持臺的前后兩端與所述收納槽部分，減小體積方便攜帶。

技術特征：

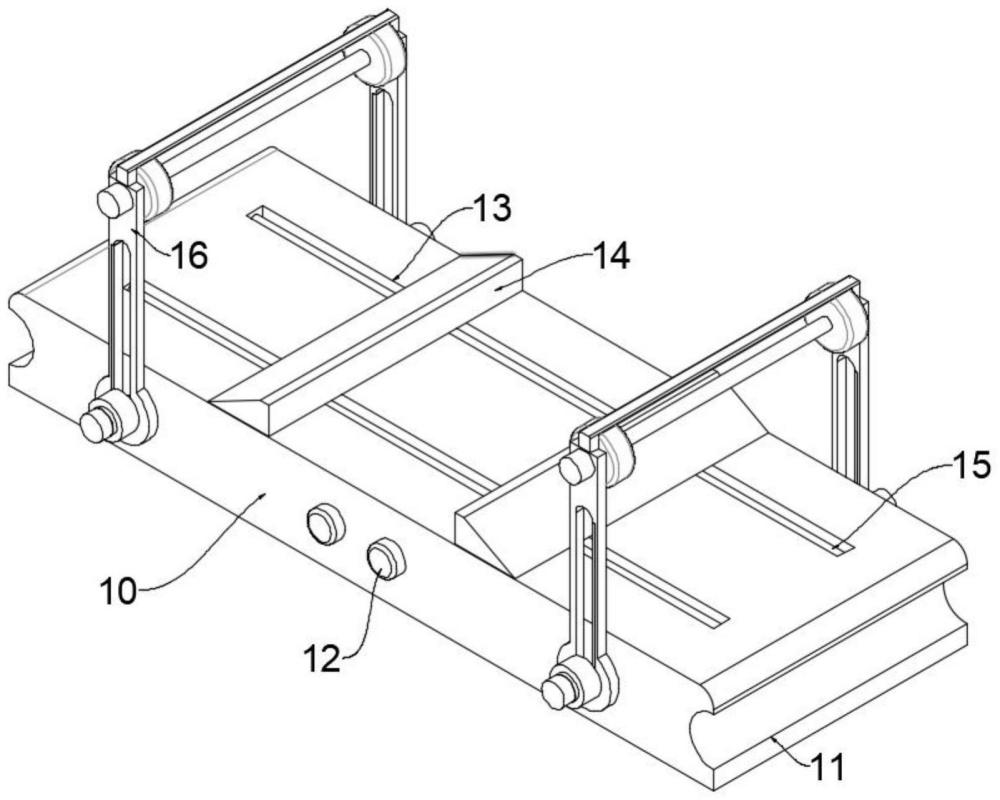

1.一種管材固定夾具，包括夾持臺(10)，其特征在于：所述夾持臺(10)的上端面上設有兩個左右對稱的下抵接板(14)，所述夾持臺(10)的前后兩端面上均轉動連接有兩個左右對稱的固定架(16)與轉輪(21)，所述夾持臺(10)上開設有螺紋槽(25)，每個所述螺紋槽(25)內均螺紋連接有固定桿(19)，每個所述固定桿(19)靠近所述轉輪(21)端均設有防滑墊(20)，每個所述固定架(16)內均開設有滑槽，滑槽的側壁上固嵌有齒條(17)，所述轉輪(21)上固設有齒輪(18)與所述齒條(17)嚙合，前后相鄰的兩個所述固定架(16)之間均轉動連接有雙向螺桿(22)，兩個所述雙向螺桿(22)的外周上均螺紋連接有兩個前后對稱的抵接塊(23)，所述抵接塊(23)與導滑連接架(24)滑動配合，兩個所述下抵接板(14)均設有傾斜端與水平端。

2.根據權利要求1所述的一種管材固定夾具，其特征在于：所述夾持臺(10)的上端開設有兩個前后對稱的滑動腔(13)，每個所述滑動腔(13)內均轉動連接有兩個左右對稱的螺紋桿(15)，所述夾持臺(10)內設有動力源與所述螺紋桿(15)動力連接，所述下抵接板(14)的下端固設有螺紋滑塊與所述螺紋桿(15)螺紋配合。

3.根據權利要求2所述的一種管材固定夾具，其特征在于：所述雙向螺桿(22)的兩個延伸端上的螺紋旋向均相反設置。

4.根據權利要求3所述的一種管材固定夾具，其特征在于：所述螺紋槽(25)與所述固定桿(19)前后對應。

5.根據權利要求4所述的一種管材固定夾具，其特征在于：所述夾持臺(10)的前端設有兩個左右分布的控制按鈕(12)，兩個所述控制按鈕(12)均能夠與所述夾持臺(10)內的動力源電力連接。

6.根據權利要求5所述的一種管材固定夾具，其特征在于：所述夾持臺(10)的左右兩端開設有收納槽(11)。

技術總結
本技術涉及夾具技術領域，具體為一種管材固定夾具，包括夾持臺，夾持臺的上端面上設有兩個左右對稱的下抵接板，夾持臺的前后兩端面上均轉動連接有兩個左右對稱的固定架與轉輪，夾持臺上開設有螺紋槽，每個螺紋槽內均螺紋連接有固定桿，每個固定桿靠近轉輪端均設有防滑墊，每個固定架內均開設有滑槽，滑槽的側壁上固嵌有齒條，轉輪上固設有齒輪與齒條嚙合，前后相鄰的兩個固定架之間均轉動連接有雙向螺桿，兩個雙向螺桿的外周上螺紋連接有抵接塊，抵接塊與導滑連接架滑動配合，兩個下抵接板均設有傾斜端與水平端，固定架能夠自由的左右擺動，下抵接板能夠左右滑動，從而能夠?qū)澒芘c直管抵接，固定架與導滑連接架通過收納在夾持臺的前后兩端。

技術研發人員：董紅芳,黎海洋
受保護的技術使用者：山西新一力機電設備有限公司
技術研發日：20240220
技術公布日：2025/4/28
