本技術涉及輪轂加工，特別涉及一種輪轂加工翻轉架。

背景技術：

1、輪轂是車輪中的一部分，主要負責支撐輪胎并且允許輪胎自由轉動，輪轂在進行切割、鉆孔、打磨、焊接等加工工作時需要通過翻轉架來對輪轂進行翻轉對輪轂的不同部位進行加工。

2、現有的輪轂加工翻轉架通常由基座、立柱、翻轉機構和夾具等組成，加工時，將輪轂放入夾具內進行夾持固定，然后通過翻轉機構將夾具翻轉過來進行加工，加工完成后翻轉回來取出即可，提高了輪轂加工效率和加工精度，減少工人的勞動強度。

3、現有技術在實際使用過程中，由于輪轂的外邊緣同樣需要進行加工，輪轂翻轉架在帶動輪轂進行單向翻轉時有些角度會受到限制，存在一定的局限性，降低加工效率，故提出一種輪轂加工翻轉架。

技術實現思路

1、(一)解決的技術問題

2、針對上述現有技術存在的問題，本實用新型提供了一種輪轂加工翻轉架。

3、(二)技術方案

4、為實現以上目的，本實用新型通過以下技術方案予以實現：一種輪轂加工翻轉架，包括底板和支架，所述支架固定連接在底板上表面，所述支架上端固定連接有頂板，所述頂板上表面設置有升降機構，所述升降機構外表面設置有翻轉機構；升降機構，包括固定連接在頂板上表面的電機，所述電機輸出軸端穿過頂板固定連接有螺桿，所述螺桿外表面螺紋連接有升降板，所述升降板一側固定連接有驅動框；翻轉機構，包括轉動連接在驅動框內壁的轉動桿，所述轉動桿一端穿過驅動框固定連接有連接座，所述轉動桿外表面固定連接有齒圈，所述驅動框內腔頂部固定連接有電動推桿一，所述電動推桿一下端固定連接有齒條，所述連接座內腔轉動連接有兩個弧形夾持桿，所述連接座上表面鉸接有電動推桿二，所述弧形夾持桿一端固定連接有連接板，所述連接板一側轉動連接有翻轉桿，所述翻轉桿一端固定連接有弧形夾持板，所述翻轉桿外表面固定連接有翻轉齒圈，所述連接板一側固定連接有驅動電機，所述驅動電機輸出軸端穿過連接板固定連接有齒輪。

5、作為本實用新型所述輪轂加工翻轉架的一種優選方案，其中，所述底板下表面均固定連接有支撐腿，所述支撐腿下表面固定連接有腳墊。

6、作為本實用新型所述輪轂加工翻轉架的一種優選方案，其中，所述螺桿遠離電機一端通過軸承座配合與底板活動連接，所述升降板內腔與支架外表面活動連接。

7、作為本實用新型所述輪轂加工翻轉架的一種優選方案，其中，所述齒圈和齒條嚙合連接，所述連接座一側與驅動框一側活動連接。

8、作為本實用新型所述輪轂加工翻轉架的一種優選方案，其中，所述電動推桿二遠離連接座一端與弧形夾持桿外表面鉸接，所述翻轉齒圈和齒輪嚙合連接。

9、作為本實用新型所述輪轂加工翻轉架的一種優選方案，其中，所述弧形夾持板一側固定連接有橡膠墊。

10、(三)有益效果

11、本實用新型提供了一種輪轂加工翻轉架。具備以下有益效果：

12、1、啟動電動推桿一帶出齒條向下移動帶動齒圈、轉動桿和連接座轉動，當連接座轉動時帶動弧形夾持桿轉動，帶動被夾持住的輪轂轉動，實現輪轂的單向翻轉，方便操作人員對輪轂的上面或下面進行加工，通過啟動驅動電機帶動齒輪轉動，當齒輪轉動時帶動翻轉齒圈和翻轉桿轉動帶動夾持住的輪轂進行另一方向的翻轉，使得輪轂的外邊緣轉動向上，實現輪轂的多角度翻轉，方便操作人員對輪轂的多個角度進行加工，減少加工的局限性，提高加工效率。

13、2、操作人員啟動電機帶動螺桿轉動時，這時升降板通過支架的配合進行直線向下或向下的移動，從而調節輪轂的加工高度，滿足不同的加工需求，提高裝置使用時的靈活性。

技術特征：

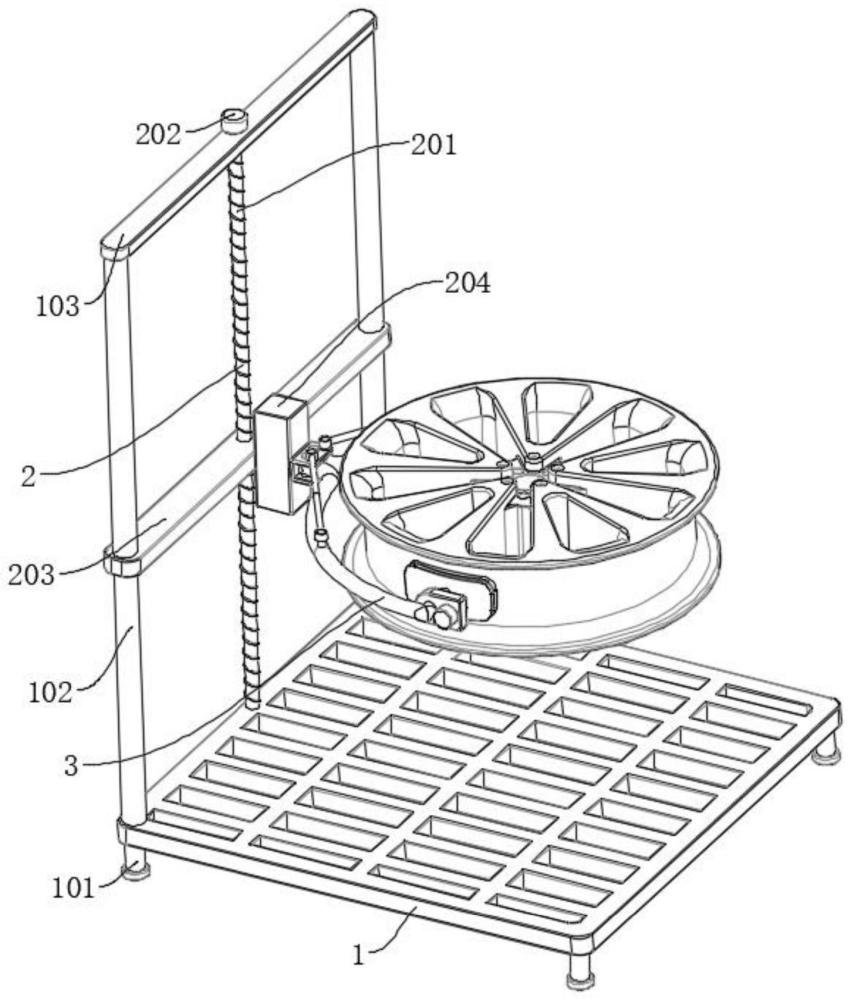

1.一種輪轂加工翻轉架，包括底板(1)和支架(102)，所述支架(102)固定連接在底板(1)上表面，其特征在于：所述支架(102)上端固定連接有頂板(103)，所述頂板(103)上表面設置有升降機構(2)，所述升降機構(2)外表面設置有翻轉機構(3)；

2.根據權利要求1所述的一種輪轂加工翻轉架，其特征在于：所述底板(1)下表面均固定連接有支撐腿(101)，所述支撐腿(101)下表面固定連接有腳墊。

3.根據權利要求1所述的一種輪轂加工翻轉架，其特征在于：所述螺桿(201)遠離電機(202)一端通過軸承座配合與底板(1)活動連接，所述升降板(203)內腔與支架(102)外表面活動連接。

4.根據權利要求1所述的一種輪轂加工翻轉架，其特征在于：所述齒圈(303)和齒條(305)嚙合連接，所述連接座(302)一側與驅動框(204)一側活動連接。

5.根據權利要求1所述的一種輪轂加工翻轉架，其特征在于：所述電動推桿二(307)遠離連接座(302)一端與弧形夾持桿(306)外表面鉸接，所述翻轉齒圈(312)和齒輪(314)嚙合連接。

6.根據權利要求1所述的一種輪轂加工翻轉架，其特征在于：所述弧形夾持板(310)一側固定連接有橡膠墊(311)。

技術總結
本技術涉及輪轂加工技術領域，提出了一種輪轂加工翻轉架，包括底板和支架，所述頂板上表面設置有升降機構，所述升降機構外表面設置有翻轉機構；啟動電動推桿一帶出齒條向下移動帶動齒圈、轉動桿和連接座轉動，當連接座轉動時帶動弧形夾持桿轉動，帶動被夾持住的輪轂轉動，實現輪轂的單向翻轉，方便操作人員對輪轂的上面或下面進行加工，通過啟動驅動電機帶動齒輪轉動，當齒輪轉動時帶動翻轉齒圈和翻轉桿轉動帶動夾持住的輪轂進行另一方向的翻轉，使得輪轂的外邊緣轉動向上，實現輪轂的多角度翻轉，方便操作人員對輪轂的多個角度進行加工，減少加工的局限性，提高加工效率，通過上述技術方案，解決了現有技術中存在的缺點。

技術研發人員：陶瑛
受保護的技術使用者：浙江恒升輪轂制造有限公司
技術研發日：20240413
技術公布日：2025/4/28
