本發明涉及一種用于門扇鎖閉的門鎖，所述門鎖提出一種完全不同的解鎖方案。

背景技術：

1、常見的旋鈕式門鎖拉手不僅方便用戶握持施力推拉門扇，在機械鎖上，它還作為門鎖的開關裝置，用戶通過旋轉旋扭式門鎖拉手來操控鎖舌的伸縮，實現門的鎖定與解鎖，具體結構參見cn202010625267.5等現有技術。與此不同，大拉手門鎖上的拉手是固定不能旋轉的，在機械鎖上，還需另外配置手動開關來操控鎖舌的伸縮。例如中國專利cn102979364b中所公開一種整體式大拉手鎖，包括有拉手組件、鎖芯組件、鎖舌組件、按鍵和呆鎖鎖舌組件，其中所述按鍵可翹翹板式運動地安裝在所述拉手組件上。當通過所述鎖芯組件的傳動桿使所述呆鎖鎖舌組件處于開鎖時，齒輪驅動部與齒輪嚙合連接，按動所述按鍵帶動所述齒輪傳動塊向下運動，通過所述齒輪驅動部驅使所述方軸轉動，進行開啟鎖舌組件，松開所述按鍵在復位彈簧的作用下向上運動、復位，對所述鎖舌組件進行控制；當所述呆鎖鎖舌組件處于閉鎖時，所述齒輪驅動部與齒輪相分離，即使按動所述按鍵也無法驅使方軸轉動，對鎖舌組件的控制失效。上述現有專利通過所述齒輪驅動部的齒條與齒輪之間的嚙合傳動將所述按鍵的翹動轉換為所述方軸的轉動來控制所述鎖舌組件的開啟。長期使用后，所述齒輪驅動部的齒條與齒輪會不可避免地出現磨損現象，更為嚴重的是，沙粒等雜物的粘附可能會引發卡滯現象，影響所述齒輪驅動部的齒條與齒輪之間運行的順暢性，導致需要加大所述按鍵的按壓力度，手感沉重，也容易損壞所述按鍵。

技術實現思路

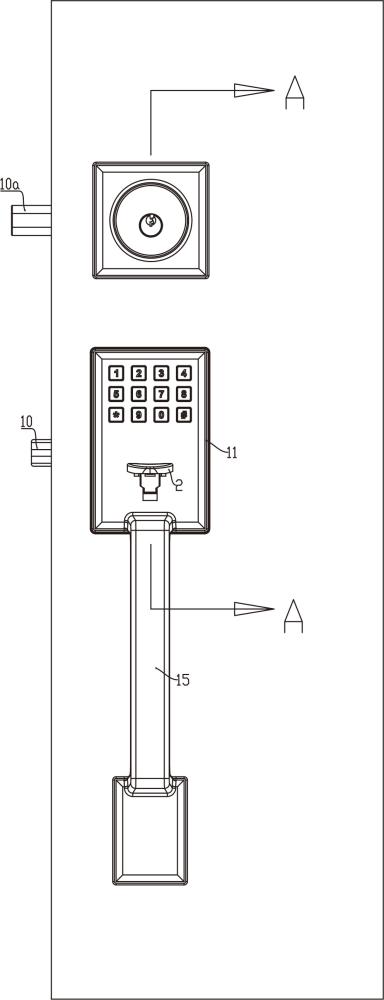

1、針對現有技術的不足，本發明的發明目的之一旨在提出另一種動力轉換結構。本發明提出門鎖，包括：第一鎖體，包括有能夠伸縮移動的第一鎖舌；活動柄，所述活動柄用于布置在門扇的一側，包括操作部和傳動端，所述操作部用于被按壓操作以讓所述活動柄翹動；其特征在于：還包括有第一方鐵、定位桿和底板，所述底板用于安裝到門扇的側表面，所述定位桿布置在所述底板的左側，所述定位桿的右側端固設于所述底板上，所述第一方鐵呈中空狀，所述第一方鐵穿套在所述定位桿上并能夠在所述定位桿上轉動；所述第一方鐵傳動連接所述第一鎖體，并當所述第一方鐵正向轉動時能夠收回所述第一鎖體上的第一鎖舌；連桿機構，所述連桿機構布置在所述底板的左側，所述連桿機構包括有主動連桿、中間連接桿及從動連桿，其中所述中間連接桿的兩端分別與所述主動連桿的活動端、從動連桿的活動端鉸接連接，所述主動連桿的固定端旋設于所述底板上，所述連桿機構借助于所述主動連桿的固定端與所述底板之間的旋接結構定位到所述底板上，所述從動連桿的固定端與所述第一方鐵傳動連接，所述從動連桿能夠驅動所述第一方鐵轉動；所述活動柄的傳動端傳動連接所述主動連桿，當按壓操作所述活動柄的操作部時，能夠翹起所述主動連桿從而能夠借助于所述連桿機構驅動所述第一方鐵正向轉動以收回所述第一鎖舌。

2、根據上述技術方案，與現有技術相比，本發明的有益技術效果在于：首先，由于設置有所述連桿機構，能夠巧妙地將所述活動柄的翹動轉換為所述第一方鐵的正向轉動，與現有專利cn102979364b中所采用的齒條齒輪的傳動方式相比，所述連桿機構不容易磨損，也不容易出現卡滯，按壓所述活動柄時手感更順暢和輕盈。其次，在具體應用中，可以預先借助所述底板把所述第一方鐵、定位桿、連桿機構集成一起，便于后期的安裝。

3、由于本發明具有上述特點和優點，為此可以應用到門鎖上。

技術特征：

1.門鎖，包括：第一鎖體，包括有能夠伸縮移動的第一鎖舌；活動柄，所述活動柄用于布置在門扇的一側，包括操作部和傳動端，所述操作部用于被按壓操作以讓所述活動柄翹動；其特征在于：還包括有第一方鐵、定位桿和底板，所述底板用于安裝到門扇的側表面，所述定位桿布置在所述底板的左側，所述定位桿的右側端固設于所述底板上，所述第一方鐵呈中空狀，所述第一方鐵穿套在所述定位桿上并能夠在所述定位桿上轉動；所述第一方鐵傳動連接所述第一鎖體，并當所述第一方鐵正向轉動時能夠收回所述第一鎖體上的第一鎖舌；連桿機構，所述連桿機構布置在所述底板的左側，所述連桿機構包括有主動連桿、中間連接桿及從動連桿，其中所述中間連接桿的兩端分別與所述主動連桿的活動端、從動連桿的活動端鉸接連接，所述主動連桿的固定端旋設于所述底板上，所述從動連桿的固定端與所述第一方鐵傳動連接，所述從動連桿能夠驅動所述第一方鐵轉動；所述活動柄的傳動端傳動連接所述主動連桿，當按壓操作所述活動柄的操作部時，能夠翹動所述主動連桿擺動從而能夠借助于所述連桿機構驅動所述第一方鐵正向轉動以收回所述第一鎖舌。

2.根據權利要求1所述的門鎖，其特征在于：還包括用于驅動所述連桿機構復位的彈性復位機構，所述彈性復位機構向下頂壓所述主動連桿，所述活動柄的傳動端位于所述主動連桿下方；當向下按壓操作所述活動柄的操作部而向上抬起所述主動連桿時，所述彈性復位機構被所述主動連桿壓縮而變形；當消除所述按壓操作后，所述彈性復位機構恢復原狀同時驅動所述主動連桿、活動柄復位。

3.根據權利要求2所述的門鎖，其特征在于：在所述底板上還設置有限位凸起，所述限位凸起位于所述主動連桿的下方，所述限位凸起用于限制所述主動連桿的最大下擺極限位置。

4.根據權利要求?1?所述的門鎖，其特征在于：所述底板具有開口朝向左側的凹腔，所述連桿機構布置在所述凹腔內。

5.根據權利要求1?所述的門鎖，其特征在于：還包括面板，所述面板用于安裝到門扇的側表面，所述活動柄可翹動地設置在所述面板上；當所述面板安裝到門扇的側表面上后，所述面板覆蓋在所述底板、第一方鐵、定位桿和連桿機構的外側。

6.根據權利要求1所述的門鎖，其特征在于：所述從動連桿的固定端設置有端部通孔，所述從動連桿通過所述端部通孔穿套在所述第一方鐵上。

7.根據權利要求6所述的門鎖，其特征在于：所述第一方鐵的右端壁呈缺口狀包括有凸起部和缺口部，所述凸起部的尺寸配置為能夠插入到所述端部通孔內并保證與所述從動連桿形成傳動連接，所述缺口部的尺寸配置為能夠頂住所述從動連桿不會向左方向軸向移動。

8.根據權利要求1～7任一項所述的門鎖，其特征在于：還包括有布置在所述底板左側的遮蓋板、插接軸和布置于所述插接軸中部區域上的徑向凸起，所述連桿機構、徑向凸起布置在所述遮蓋板與底板之間，所述插接軸的兩端分別插接于所述遮蓋板與底板上，所述主動連桿的固定端可轉動地套接到所述插接軸上，并且所述主動連桿的固定端被軸向限定在所述徑向凸起的側邊。

9.根據權利要求8所述的門鎖，其特征在于：還包括有布置在所述底板左側的一對支撐柱，所述支撐柱的右側端固設于所述底板上，所述支撐柱越過所述遮蓋板向所述遮蓋板的左側延伸，所述第一鎖體固連于一對所述支撐柱上并位于所述遮蓋板的左側。

10.根據權利要求8所述的門鎖，其特征在于：所述中間連接桿的兩端分別與所述主動連桿的活動端、從動連桿的活動端之間通過插孔和鉸接軸組合構成的鉸接機構實現鉸接連接，所述鉸接軸位于所述遮蓋板與底板之間。

11.根據權利要求1～7任一項所述的門鎖，其特征在于：還包括第二鎖舌、用于驅動所述第二鎖舌縮回的電動驅動器以及用于固定到門扇上的拉手，所述拉手與所述活動柄布置在所述門扇的同一側，在所述拉手的內側壁上設置有用于拾取指部生物信號的拾取裝置，所述拾取裝置電信號連接控制器，所述控制器用于控制所述電動驅動器動作；當用手按壓操作所述活動柄翹動以收回所述第一鎖舌時，能夠同步握持所述拉手，此時通過所述拾取裝置拾取實施握持到所述拉手上的手指的指部生物信號，當判斷拾取的所述指部生物信號為授權信號時，通過所述控制器控制所述電動驅動器動作驅動所述第二鎖舌縮回以打開門扇。

技術總結
一種門鎖，包括：第一鎖體，第一鎖舌，活動柄，所述活動柄包括操作部和傳動端，所述操作部用于被按壓操作以讓所述活動柄翹動；還包括有第一方鐵、定位桿和底板，所述第一方鐵傳動連接所述第一鎖體，并當所述第一方鐵正向轉動時能夠收回所述第一鎖體上的第一鎖舌；連桿機構，所述連桿機構包括有主動連桿、中間連接桿及從動連桿，所述從動連桿能驅動所述第一方鐵轉動；所述活動柄的傳動端傳動連接所述主動連桿，當按壓操作所述活動柄的操作部時，能翹動所述主動連桿擺動從而能借助于所述連桿機構驅動所述第一方鐵正向轉動以收回所述第一鎖舌。本技術的動力轉換結構，實際使用時不容易磨損和出現卡滯，按壓所述活動柄時手感更順暢和輕盈。
