本技術涉及鎖加工相關，具體是一種智能鎖配件加工用夾持工裝。

背景技術：

1、智能門鎖是指區別于傳統機械鎖的基礎上改進的，在用戶安全性、識別、管理性方面更加智能化簡便化的鎖具，智能門鎖是門禁系統中鎖門的執行部件，智能門鎖區別于傳統機械鎖,是具有安全性,便利性,先進技術的復合型鎖具。

2、智能鎖的配件在加工時，需要使用到夾持工裝來對其進行夾持固定，現有的用于智能鎖加工用的夾持工裝大多固定設置在工作臺上，不方便在加工時對智能鎖配件的位置進行調整，當需要加工智能鎖配件的不同部位時，需要重新拆裝智能鎖配件，十分麻煩，為此本領域技術人員提出了一種智能鎖配件加工用夾持工裝，以解決上述背景中提出的問題。

技術實現思路

1、本實用新型的目的在于提供一種智能鎖配件加工用夾持工裝，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

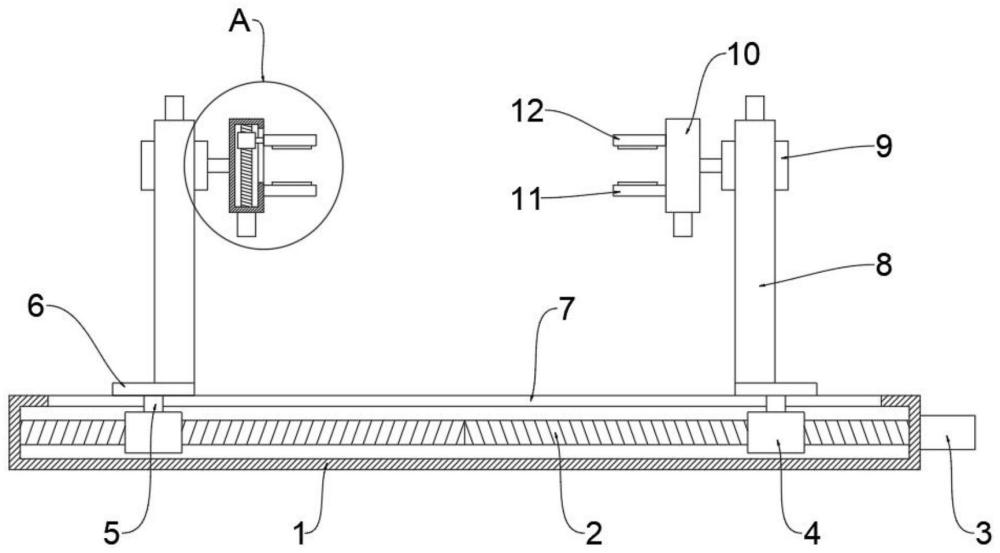

3、一種智能鎖配件加工用夾持工裝，包括底座，所述底座上對稱設置有兩個活動板，所述活動板上安裝有活動框，所述活動板在所述底座上的水平方向位置可調，所述活動框的內圍設置有活動箱，所述活動箱在所述活動框內的豎直方向位置可調，所述活動箱的端部安裝有轉動框，所述活動箱用于帶動所述轉動框轉動，所述轉動框上安裝有第一夾持板和第二夾持板，所述第一夾持板固定安裝在所述轉動框上，所述第二夾持板在所述轉動框上的位置可調。

4、作為本實用新型再進一步的方案：所述底座內轉動連接有第一螺紋桿，所述第一螺紋桿上對稱連接有兩個第一螺紋套，所述第一螺紋套的上部外壁與第一連接桿的底端相連，所述底座的頂端設置有第一活動槽，所述第一連接桿的頂端穿過所述第一活動槽并與對應位置的所述活動板的底端相連。

5、作為本實用新型再進一步的方案：所述活動框的兩側內壁通過連接板分別設置有第二螺紋桿和豎桿，所述活動箱的兩側外壁分別連接有第一連接塊和第二連接塊，所述第一連接塊與所述第二螺紋桿螺紋配合連接，所述第二連接塊與所述豎桿穿插配合連接，所述活動框的頂端安裝有第二驅動件，所述第二螺紋桿的頂端與所述第二驅動件的輸出端相連。

6、作為本實用新型再進一步的方案：所述活動箱的內部安裝有第三驅動件，所述第三驅動件的輸出端連接有轉動軸，所述轉動軸的端部與轉動框的外壁相連。

7、作為本實用新型再進一步的方案：所述轉動框內轉動連接有第三螺紋桿，所述第三螺紋桿上連接有第二螺紋套，所述第二螺紋套的外壁連接有第二連接桿，所述活動框的側部設置有第二活動槽，所述第二連接桿的一端穿過所述第二活動槽并與所述第二夾持板的一端相連。

8、作為本實用新型再進一步的方案：所述第一夾持板與所述第二夾持板的相對端均設置有防滑墊。

9、本實用新型具有以下有益之處：該夾持工裝通過活動框來調整轉動框的水平方向位置和豎直方向位置，轉動框上設置有第一夾持板和第二夾持板來對智能鎖配件進行夾持，通過活動箱帶動轉動框轉動，使得智能鎖配件能夠快速轉動并調整加工位置，無需重新拆裝智能鎖配件，提高對智能鎖配件的加工效率。

技術特征：

1.一種智能鎖配件加工用夾持工裝，包括底座，其特征在于，所述底座上對稱設置有兩個活動板，所述活動板上安裝有活動框，所述活動板在所述底座上的水平方向位置可調，所述活動框的內圍設置有活動箱，所述活動箱在所述活動框內的豎直方向位置可調，所述活動箱的端部安裝有轉動框，所述活動箱用于帶動所述轉動框轉動，所述轉動框上安裝有第一夾持板和第二夾持板，所述第一夾持板固定安裝在所述轉動框上，所述第二夾持板在所述轉動框上的位置可調。

2.根據權利要求1所述的一種智能鎖配件加工用夾持工裝，其特征在于，所述底座內轉動連接有第一螺紋桿，所述第一螺紋桿上對稱連接有兩個第一螺紋套，所述第一螺紋套的上部外壁與第一連接桿的底端相連，所述底座的頂端設置有第一活動槽，所述第一連接桿的頂端穿過所述第一活動槽并與對應位置的所述活動板的底端相連。

3.根據權利要求2所述的一種智能鎖配件加工用夾持工裝，其特征在于，所述活動框的兩側內壁通過連接板分別設置有第二螺紋桿和豎桿，所述活動箱的兩側外壁分別連接有第一連接塊和第二連接塊，所述第一連接塊與所述第二螺紋桿螺紋配合連接，所述第二連接塊與所述豎桿穿插配合連接，所述活動框的頂端安裝有第二驅動件，所述第二螺紋桿的頂端與所述第二驅動件的輸出端相連。

4.根據權利要求3所述的一種智能鎖配件加工用夾持工裝，其特征在于，所述活動箱的內部安裝有第三驅動件，所述第三驅動件的輸出端連接有轉動軸，所述轉動軸的端部與轉動框的外壁相連。

5.根據權利要求1所述的一種智能鎖配件加工用夾持工裝，其特征在于，所述轉動框內轉動連接有第三螺紋桿，所述第三螺紋桿上連接有第二螺紋套，所述第二螺紋套的外壁連接有第二連接桿，所述活動框的側部設置有第二活動槽，所述第二連接桿的一端穿過所述第二活動槽并與所述第二夾持板的一端相連。

6.根據權利要求1所述的一種智能鎖配件加工用夾持工裝，其特征在于，所述第一夾持板與所述第二夾持板的相對端均設置有防滑墊。

技術總結
本技術涉及鎖加工相關技術領域，具體是一種智能鎖配件加工用夾持工裝，包括底座，底座上設置有兩個活動板，活動板上連接有活動框，活動框內圍安裝有活動箱，活動箱的端部連接有轉動框，轉動框上設置有第一夾持板和第二夾持板，通過活動框來調整轉動框的水平方向位置和豎直方向位置，轉動框上設置有第一夾持板和第二夾持板來對智能鎖配件進行夾持，通過活動箱帶動轉動框轉動，使得智能鎖配件能夠快速轉動并調整加工位置，配合加工裝置能夠?qū)崿F(xiàn)對智能鎖配件的快速加工。

技術研發人員：朱恭武
受保護的技術使用者：上海優諦科技有限公司
技術研發日：20240428
技術公布日：2025/4/28
