本技術屬于鎖桿結構領域,具體涉及一種開合門鎖桿結構。
背景技術:
1、現有的開合門的開關,主要是通過門鎖實現,但是現有的門鎖,例如在變電箱殼體或其他箱式殼體上的門鎖,一般都是通過鑰匙控制鎖芯轉動,從而帶動鎖片轉動,通過鎖片掛在門框上實現開合門的開或關。但是目前的鎖桿結構,就只有一個鎖片簡單地掛在門框上,難以保證結構強度,不夠穩定。
技術實現思路
1、為解決現有技術存在的不足,本實用新型提供了一種開合門鎖桿結構。
2、為實現上述目的,本實用新型提供了以下技術方案:
3、一種開合門鎖桿結構,包括鎖桿、連接片、鎖殼和鎖緊機構,所述鎖殼內設有鎖芯,所述鎖芯的前端設有鑰匙孔,所述鎖芯的后端設有轉銷軸,所述轉銷軸的后端設有連接部,所述連接部呈方形,所述連接片的中部設有連接孔,所述連接部與所述連接孔相匹配,所述連接片呈橢圓形,所述連接片的長軸豎直設置,所述連接片的上端設有鉸接柱,所述鎖桿的下端與所述鉸接柱相鉸接,所述鎖桿的上端與所述鎖緊機構相匹配。
4、進一步地,所述鎖緊機構包括鎖緊殼,所述鎖緊殼的中部設有隔板,所述隔板將所述鎖緊殼分割為左限位倉和右限位倉,所述左限位倉的下端設有進出口,所述左限位倉的上端設有第一限位塊,所述第一限位塊的上端與所述鎖緊殼通過第一彈簧相連接,所述隔板的前端設有第一通口,所述第一通口與所述第一限位塊相匹配,所述右限位倉的下端設有第二限位塊,所述第二限位塊的下端與所述鎖緊殼通過第二彈簧相連接,所述隔板的后端設有第二通口,所述第二通口與所述第二限位塊相匹配,所述鎖緊殼的后端設有第三通口,所述第三通口與所述支撐柱相匹配。
5、進一步地,所述鎖桿的上端設有支撐柱,所述支撐柱的前端設有第一滾輪,所述左限位倉和所述右限位倉均與所述第一滾輪相匹配,所述第一通口與所述第二通口均與所述第一滾輪相匹配。
6、進一步地,所述鎖殼的上端設有限位槽,所述限位槽內設有限位板,所述限位板與所述限位槽相匹配,所述限位板的后端設有限位孔,所述限位孔與所述鎖桿相匹配。
7、進一步地,所述鎖殼的上端設有螺紋孔,所述限位板的兩端設有壓緊部,所述螺紋孔內設有壓緊螺栓,所述壓緊螺栓與所述壓緊部相匹配。
8、本實用新型公開的一種開合門鎖桿結構,與現有技術相比,其有益效果在于,其通過鎖桿伸入鎖緊殼內,并通過第一限位塊、第二限位塊和隔板的限位,可以穩定地限制第一滾輪,進而限制鎖桿,即可保證開關的結構強度和穩定。

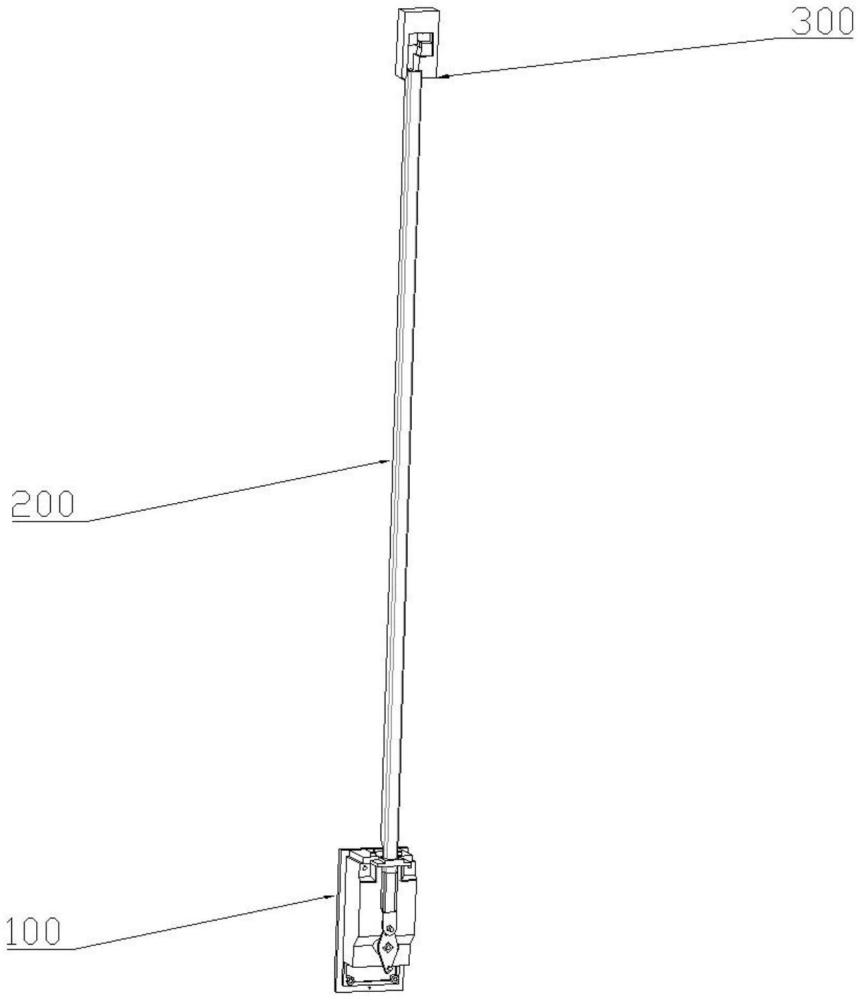

1.一種開合門鎖桿(200)結構,其特征在于,包括鎖桿(200)、連接片(120)、鎖殼(100)和鎖緊機構,所述鎖殼(100)內設有鎖芯(110),所述鎖芯(110)的前端設有鑰匙孔,所述鎖芯(110)的后端設有轉銷軸,所述轉銷軸的后端設有連接部(111),所述連接部(111)呈方形,所述連接片(120)的中部設有連接孔,所述連接部(111)與所述連接孔相匹配,所述連接片(120)呈橢圓形,所述連接片(120)的長軸豎直設置,所述連接片(120)的上端設有鉸接柱(121),所述鎖桿(200)的下端與所述鉸接柱(121)相鉸接,所述鎖桿(200)的上端與所述鎖緊機構相匹配。
2.根據權利要求1所述的開合門鎖桿(200)結構,其特征在于,所述鎖緊機構包括鎖緊殼(300),所述鎖緊殼(300)的中部設有隔板(310),所述隔板(310)將所述鎖緊殼(300)分割為左限位倉和右限位倉,所述左限位倉的下端設有進出口,所述左限位倉的上端設有第一限位塊(320),所述第一限位塊(320)的上端與所述鎖緊殼(300)通過第一彈簧(321)相連接,所述隔板(310)的前端設有第一通口(311),所述第一通口(311)與所述第一限位塊(320)相匹配,所述右限位倉的下端設有第二限位塊(330),所述第二限位塊(330)的下端與所述鎖緊殼(300)通過第二彈簧(331)相連接,所述隔板(310)的后端設有第二通口(312),所述第二通口(312)與所述第二限位塊(330)相匹配,所述鎖緊殼(300)的后端設有第三通口(340),所述第三通口(340)與支撐柱(210)相匹配。
3.根據權利要求2所述的開合門鎖桿(200)結構,其特征在于,所述鎖桿(200)的上端設有支撐柱(210),所述支撐柱(210)的前端設有第一滾輪(220),所述左限位倉和所述右限位倉均與所述第一滾輪(220)相匹配,所述第一通口(311)與所述第二通口(312)均與所述第一滾輪(220)相匹配。
4.根據權利要求3所述的開合門鎖桿(200)結構,其特征在于,所述鎖殼(100)的上端設有限位槽(130),所述限位槽(130)內設有限位板(140),所述限位板(140)與所述限位槽(130)相匹配,所述限位板(140)的后端設有限位孔(141),所述限位孔(141)與所述鎖桿(200)相匹配。
5.根據權利要求4所述的開合門鎖桿(200)結構,其特征在于,所述鎖殼(100)的上端設有螺紋孔(150),所述限位板(140)的兩端設有壓緊部(142),所述螺紋孔(150)內設有壓緊螺栓,所述壓緊螺栓與所述壓緊部(142)相匹配。
