本技術涉及食品機械，具體地涉及一種鋸骨機彈力保護張緊機構。

背景技術：

1、當前市場上常見的鋸骨機在張緊鋸條時常采用螺紋直接張緊的方式。然而，這種張緊方式存在一個問題，即每次張緊時，鋸條所受到的拉力不一，這容易導致帶鋸在使用過程中出現脫落或斷裂等問題，從而縮短其使用壽命，甚至可能造成意外傷害。

技術實現思路

1、本實用新型的目的在于克服現有技術存在的缺點，提出設計一種鋸骨機彈力保護張緊機構，以解決現有技術中鋸條所受拉力不一的問題。

2、本實用新型解決其技術問題所采取的技術方案是：

3、一種鋸骨機彈力保護張緊機構，包括：

4、調整螺桿，兩端均設有螺紋，中間位置設有方形凸臺，方形凸臺的一側設有軸肩；

5、上離合，套在調整螺桿上，一端設有盲孔；

6、下離合，套在調整螺桿上，位于上離合下方，下離合與上離合相對，下離合套在調節螺桿的方形凸臺及軸肩上；

7、轉套，外圓呈階梯狀，階梯端面上設有通孔；轉套內部設有階梯孔，中心內徑大的孔套在上離合和下離合的外圓上，中心內徑小的孔套在調整螺桿上；

8、調整把手，一端設有盲孔，套在轉套的外圓上，與轉套相對固定；

9、連接銷軸，固定在上離合端面的盲孔中；所述轉套階梯端面的通孔套在連接銷軸上；

10、上彈簧，套在轉套外徑最小的外圓上；

11、彈簧擋墊i，套在裝有上彈簧一側的調整螺桿上；

12、下彈簧，套在調整螺桿上，下彈簧的一端與調整螺桿的軸肩接觸；

13、彈簧擋墊ii，套在裝有下彈簧一側的調整螺桿上，一端面與下彈簧接觸。

14、上述技術方案中，所述調整螺桿用于張緊鋸條，當鋸條的拉力大于兩彈簧對上離合和下離合施加的壓力時，上離合和下離合的接觸部位會產生滑動，使上離合和下離合脫開。再次用力時，上下離合繼續轉動，扇形凸臺落回兩凸臺之間的凹槽處，從而保護鋸條不會受到較大的拉力。即使鋸條使用一段時間長度發生變化，在張緊時，鋸條也會受相同的拉力，避免鋸條所受拉力不一的問題。

15、進一步的，所述上離合另一端設有扇形凸臺，中心設有圓孔，上離合的圓孔套在調整螺桿上。

16、進一步的，所述下離合，一端設有扇形凸臺，另一端設有圓孔，中心設有方孔；下離合套在調整螺桿上，位于上離合下方，下離合帶有扇形凸臺的一側與上離合帶有扇形凸臺的一側相對，下離合的方孔卡在調節螺桿的方形凸臺上，下離合的圓孔套在調整螺桿的軸肩上。

17、進一步的，所述調整螺桿上設置有調壓螺母，調壓螺母位于彈簧擋墊i上方，與彈簧擋墊i端面接觸。

18、進一步的，所述調整把手的盲孔外圓上設有螺孔且所述螺孔中連接有螺釘，旋緊螺釘可實現調整把手的固定。

19、進一步的，所述下彈簧的外圓上套有保護套。

20、進一步的，所述張緊機構安裝于機架上，所述機架上安裝有滑塊，滑塊一側開設有螺紋孔，另一側設置卡槽；所述調整螺桿裝有下彈簧的一端從機架的頂部穿入，并向下延伸與滑塊的螺紋孔連接；所述卡槽中安裝有被動輪，所述被動輪的外圓上套有鋸條。旋轉調整把手，調整把手通過螺釘、轉套、連接銷軸將動力傳遞給上離合，上離合通過扇形凸臺將動力傳遞給下離合，下離合通過其方形通孔將動力傳遞給調整螺桿，調整螺桿轉動，拉動滑塊向上移動，滑塊帶動被動輪動作，完成鋸條張緊。

21、本實用新型的技術效果：

22、與現有技術相比，本實用新型的一種鋸骨機彈力保護張緊機構，利用調整螺桿來調整鋸條的張緊度，當鋸條的拉力大于兩彈簧對上離合和下離合施加的壓力時，上離合和下離合的接觸部位產生滑動，使上離合和下離合脫開。隨后，如果再次施加壓力，使上離合和下離合將再次接合，這有助于防止鋸條受到過大的拉力。同時，在使用過程中，鋸條的長度可能會發生改變，但在張緊時，它仍然會受到相等的拉力，從而避免了鋸條所受拉力不一致的情況。

技術特征：

1.一種鋸骨機彈力保護張緊機構，其特征在于，包括：

2.根據權利要求1所述的鋸骨機彈力保護張緊機構，其特征在于，所述上離合(7)另一端設有扇形凸臺，中心設有圓孔，上離合(7)的圓孔套在調整螺桿(10)上。

3.根據權利要求2所述的鋸骨機彈力保護張緊機構，其特征在于，所述下離合(8)，一端設有扇形凸臺，另一端設有圓孔，中心設有方孔；下離合(8)套在調整螺桿(10)上，位于上離合(7)下方，下離合(8)帶有扇形凸臺的一側與上離合(7)帶有扇形凸臺的一側相對，下離合(8)的方孔卡在調節螺桿的方形凸臺(14)上，下離合(8)的圓孔套在調整螺桿(10)的軸肩(15)上。

4.根據權利要求1所述的鋸骨機彈力保護張緊機構，其特征在于，所述調整螺桿(10)上設置有調壓螺母(13)，調壓螺母(13)位于彈簧擋墊i(2)上方，與彈簧擋墊i(2)端面接觸。

5.根據權利要求1所述的鋸骨機彈力保護張緊機構，其特征在于，所述調整把手(1)的盲孔外圓上設有螺孔且所述螺孔中連接有螺釘(6)。

6.根據權利要求1所述的鋸骨機彈力保護張緊機構，其特征在于，所述下彈簧(9)的外圓上套有保護套(11)。

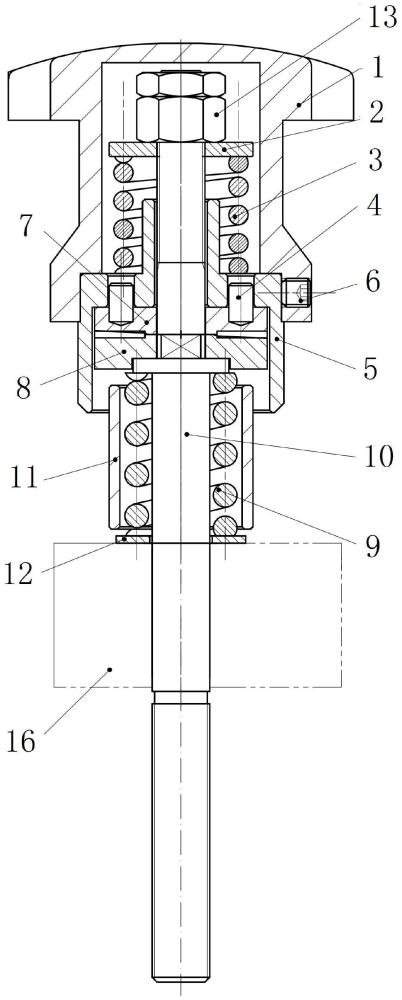

7.根據權利要求1-6任一項所述的鋸骨機彈力保護張緊機構，其特征在于，所述張緊機構安裝于機架(16)上，所述機架(16)上安裝有滑塊(17)，滑塊(17)一側開設有螺紋孔(171)，另一側設置卡槽(173)；所述調整螺桿(10)裝有下彈簧(9)的一端從機架(16)的頂部穿入，并向下延伸與滑塊(17)的螺紋孔(171)連接；所述卡槽(173)中安裝有被動輪(18)，所述被動輪(18)的外圓上套有鋸條(19)。

技術總結
本技術涉及食品機械技術領域，具體地涉及一種鋸骨機彈力保護張緊機構，包括：調整螺桿，中間位置設有方形凸臺，方形凸臺的一側設有軸肩；上離合，套在調整螺桿上，一端設有盲孔；下離合，套在調整螺桿上，與上離合相對，下離合套在調節螺桿的方形凸臺及軸肩上；轉套，外圓呈階梯狀，階梯端面上設有通孔；轉套內部設有階梯孔，套在上離合和下離合的外圓上；調整把手，一端設有盲孔，套在轉套的外圓上；連接銷軸，固定在上離合端面的盲孔中，所述轉套階梯端面的通孔套在連接銷軸上；上彈簧，套在轉套外徑最小的外圓上；下彈簧，套在調整螺桿上，下彈簧的一端與調整螺桿的軸肩接觸。本技術解決現有技術中鋸條所受拉力不一的問題。
