本技術涉及中藥加工，特別是一種往復式剁藥機。

背景技術：

1、以傳統醫藥理論指導采集、炮制、制劑,說明作用機理,指導臨床應用的藥物,統稱為中藥。簡而言之,中藥就是指在中醫理論指導下,用于預防、治療、診斷疾病并具有康復與保健作用的物質。中藥主要來源于天然藥及其加工品,包括植物藥、動物藥、礦物藥及部分化學、生物制品類藥物。由于中藥以植物藥居多,故有“諸藥以草為本”的說法。中藥在加工過程中需要使用剁藥機將整片、整根的藥物切碎。

2、大多數現有的剁藥機在使用時,連續性較差且不具備篩分功能，往往需要在切碎到一定程度后進行篩分，再將切碎不徹底的中藥進行再次切碎，使用起來較為不便。

3、對此，本實用新型提出一種往復式剁藥機，予以解決。

技術實現思路

1、本實用新型的目的旨在至少解決所述技術缺陷之一。

2、為此，本實用新型的一個目的在于提出一種往復式剁藥機，以解決背景技術中所提到的問題，克服現有技術中存在的不足。

3、為了實現上述目的，本實用新型一方面的實施例提供一種往復式剁藥機，包括底板，所述底板的頂部固定安裝有安裝箱，所述安裝箱的頂部固定安裝有頂板，所述安裝箱的內部轉動連接有一個篩選框，所述頂板的內部滑動連接有一個切割刀，所述頂板的頂部安裝有驅動機構。

4、由上述任一方案優選的是，所述安裝箱的底部固定連接有四個第一支撐柱，四個所述第一支撐柱的底部均固定連接于底板的頂部，所述安裝箱的一側固定安裝有一個出料管，所述安裝箱的兩側均開設有一個轉動孔。

5、采用上述方案達到的技術效果是：方便進行篩選。

6、由上述任一方案優選的是，所述篩選框的兩側均固定連接有一個轉軸，兩個所述轉軸的外部分別轉動連接于轉動孔的內部，其中一個所述轉軸的一側固定連接有一個連接板，所述篩選框的底部開設有若干篩選孔。

7、由上述任一方案優選的是，所述頂板的基底部固定連接有四個第二支撐柱，四個所述第二支撐柱的底部固定連接于安裝箱的頂部，所述頂板的頂部開設有三個定位孔，所述頂板的頂部固定連接有兩個第一定位柱，兩個所述第一定位柱的一側均開設有一個第一轉動孔，所述頂板的頂部固定連接有一個第二定位柱，所述第二定位柱的一側開設有一個第二轉動孔，其中兩個所述第二支撐柱的一側固定安裝有一個進料通道。

8、采用上述方案達到的技術效果是：用匯集合格的中藥，以便于進行收集。

9、由上述任一方案優選的是，所述驅動機構包括電機，所述電機的一側固定連接于其中一個第一定位柱的一側，所述電機的輸出端固定安裝有一個第一轉軸，所述第一轉軸的外部轉動連接于兩個第一轉動孔的內部，所述第一轉軸的一側固定連接有一個第一轉動盤。

10、由上述任一方案優選的是，所述第一轉動盤和連接板的一側均固定連接有一個連接軸，兩個所述連接軸的外部轉動連接有一個連桿。

11、采用上述方案達到的技術效果是：便于帶動篩選框進行轉動，方便切碎合格的中藥落下。

12、由上述任一方案優選的是，所述第一轉軸的外部固定安裝有一個主動斜齒輪，所述主動斜齒輪的一側嚙合有一個從動斜齒輪，所述從動斜齒輪的內部固定安裝有一個第二轉軸，所述第二轉軸的外部轉動連接于第二轉動孔的內部，所述第二轉軸的一側固定連接有一個第二轉動盤，所述第二轉動盤的一側固定連接有一個活動軸。

13、采用上述方案達到的技術效果是：同步帶動切割刀進行剁碎和抖動篩選框。

14、由上述任一方案優選的是，所述切割刀的頂部固定連接有一個滑塊，所述滑塊的外部滑動連接有一個滑道，所述滑道的頂部固定連接有三個滑動柱，三個所述滑動柱的外表面分別滑動連接于對應的定位孔的內部，三個所述滑動柱的頂部固定連接有一個調節板，所述調節板的一側開設有一個活動槽，所述活動槽的內部活動連接于活動軸的外部。

15、由上述任一方案優選的是，所述滑道的一側開設有兩個螺紋孔，兩個所述螺紋孔的內部均螺紋連接有一個螺栓，兩個所述螺栓的一側均插接于滑塊的內部。

16、采用上述方案達到的技術效果是：便于更換切割刀。

17、與現有技術相比，本實用新型所具有的優點和有益效果為：

18、本實用新型篩選框采用活動式安裝，在驅動機構和連桿配合下，能夠在切割刀進行切碎的同時進行晃動篩選，有效的提升了篩選效率，既能夠保證切碎效果，還能夠保證切碎效率，隨著篩選框內部中藥的減少，可不停機的連續性加料，保證了工作的連續性，解決了連續性較差且不具備篩分功能，往往需要在切碎到一定程度后進行篩分，再將切碎不徹底的中藥進行再次切碎，使用起來較為不便的問題，有效的提升了裝置的實用性。

19、本實用新型附加的方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

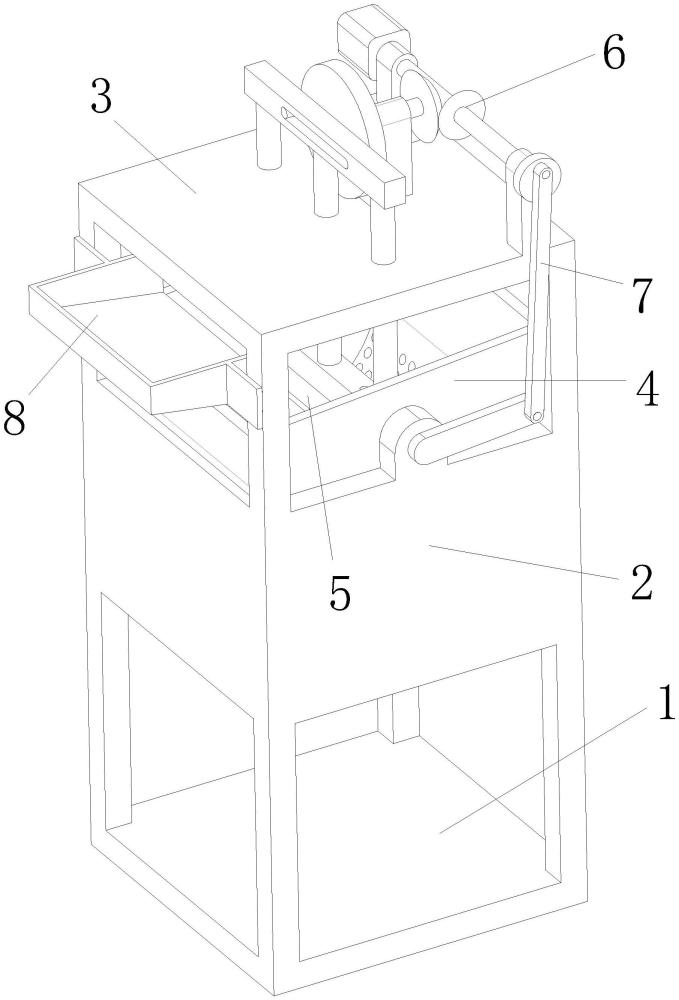

1.一種往復式剁藥機，其特征在于：包括底板(1)，所述底板(1)的頂部固定安裝有安裝箱(2)，所述安裝箱(2)的頂部固定安裝有頂板(3)，所述安裝箱(2)的內部轉動連接有一個篩選框(4)，所述頂板(3)的內部滑動連接有一個切割刀(5)，所述頂板(3)的頂部安裝有驅動機構(6)。

2.根據權利要求1所述的一種往復式剁藥機，其特征在于：所述安裝箱(2)的底部固定連接有四個第一支撐柱(21)，四個所述第一支撐柱(21)的底部均固定連接于底板(1)的頂部，所述安裝箱(2)的一側固定安裝有一個出料管(22)，所述安裝箱(2)的兩側均開設有一個轉動孔(23)。

3.根據權利要求2所述的一種往復式剁藥機，其特征在于：所述篩選框(4)的兩側均固定連接有一個轉軸，兩個所述轉軸的外部分別轉動連接于轉動孔(23)的內部，其中一個所述轉軸的一側固定連接有一個連接板(41)，所述篩選框(4)的底部開設有若干篩選孔。

4.根據權利要求3所述的一種往復式剁藥機，其特征在于：所述頂板(3)的基底部固定連接有四個第二支撐柱(31)，四個所述第二支撐柱(31)的底部固定連接于安裝箱(2)的頂部，所述頂板(3)的頂部開設有三個定位孔，所述頂板(3)的頂部固定連接有兩個第一定位柱(32)，兩個所述第一定位柱(32)的一側均開設有一個第一轉動孔，所述頂板(3)的頂部固定連接有一個第二定位柱(33)，所述第二定位柱(33)的一側開設有一個第二轉動孔，其中兩個所述第二支撐柱(31)的一側固定安裝有一個進料通道(8)。

5.根據權利要求4所述的一種往復式剁藥機，其特征在于：所述驅動機構(6)包括電機(61)，所述電機(61)的一側固定連接于其中一個第一定位柱(32)的一側，所述電機(61)的輸出端固定安裝有一個第一轉軸(62)，所述第一轉軸(62)的外部轉動連接于兩個第一轉動孔的內部，所述第一轉軸(62)的一側固定連接有一個第一轉動盤(63)。

6.根據權利要求5所述的一種往復式剁藥機，其特征在于：所述第一轉動盤(63)和連接板(41)的一側均固定連接有一個連接軸，兩個所述連接軸的外部轉動連接有一個連桿(7)。

7.根據權利要求6所述的一種往復式剁藥機，其特征在于：所述第一轉軸(62)的外部固定安裝有一個主動斜齒輪(64)，所述主動斜齒輪(64)的一側嚙合有一個從動斜齒輪(65)，所述從動斜齒輪(65)的內部固定安裝有一個第二轉軸(66)，所述第二轉軸(66)的外部轉動連接于第二轉動孔的內部，所述第二轉軸(66)的一側固定連接有一個第二轉動盤(67)，所述第二轉動盤(67)的一側固定連接有一個活動軸(68)。

8.根據權利要求7所述的一種往復式剁藥機，其特征在于：所述切割刀(5)的頂部固定連接有一個滑塊(51)，所述滑塊(51)的外部滑動連接有一個滑道(52)，所述滑道(52)的頂部固定連接有三個滑動柱(53)，三個所述滑動柱(53)的外表面分別滑動連接于對應的定位孔的內部，三個所述滑動柱(53)的頂部固定連接有一個調節板(54)，所述調節板(54)的一側開設有一個活動槽(55)，所述活動槽(55)的內部活動連接于活動軸(68)的外部。

9.根據權利要求8所述的一種往復式剁藥機，其特征在于：所述滑道(52)的一側開設有兩個螺紋孔，兩個所述螺紋孔的內部均螺紋連接有一個螺栓，兩個所述螺栓的一側均插接于滑塊(51)的內部。

技術總結
本技術涉及中藥加工技術領域，特別是一種往復式剁藥機，包括底板，所述底板的頂部固定安裝有安裝箱，所述安裝箱的頂部固定安裝有頂板，所述安裝箱的內部轉動連接有一個篩選框，所述頂板的內部滑動連接有一個切割刀。本技術的優點在于：本技術篩選框采用活動式安裝，在驅動機構和連桿配合下，能夠在切割刀進行切碎的同時進行晃動篩選，既能夠保證切碎效果，還能夠保證切碎效率，隨著篩選框內部中藥的減少，可不停機的連續性加料，保證了工作的連續性，解決了連續性較差且不具備篩分功能，往往需要在切碎到一定程度后進行篩分，再將切碎不徹底的中藥進行再次切碎，使用起來較為不便的問題，有效的提升了裝置的實用性。

技術研發人員：馬慶東,王剛,朱小龍,易東陽
受保護的技術使用者：重慶三峽醫藥高等專科學校
技術研發日：20240618
技術公布日：2025/4/24
