本技術涉及卷輪生產，具體涉及一種卷輪生產用夾持機械手。

背景技術：

1、卷輪生產中使用的鉆孔夾持機械手是一種用于夾持和定位工件以進行鉆孔操作的自動化設備，用于提高生產效率、確保鉆孔的準確性，并減少操作人員的工作負擔。

2、以往的夾持機械手在工作時不具備方便進行穩固導向的結構，機械手在位移時的穩定效果不夠好，且機械手不能方便根據需要進行拆卸更換，不能方便對不同直徑的卷輪進行夾持。

技術實現思路

1、針對現有技術中的問題，本實用新型提供了一種卷輪生產用夾持機械手，具備能方便進行穩固導向的結構，機械手在位移時的穩定效果好。

2、本實用新型解決其技術問題所采用的技術方案是一種卷輪生產用夾持機械手，包括底板、伺服電機、絲桿、絲塊、導軌、固定板、位移板、弧形夾持塊和連接塊，所述固定板端部靠近兩側處均焊接有凸塊，所述凸塊底部通過支撐腿與底板頂部連接固定，所述弧形夾持塊底端一側均設置有連接塊，所述位移板頂部開設有螺紋槽，兩組所述連接塊均通過第二螺栓和螺紋槽連接固定于固定板和位移板頂部；

3、所述底板頂部一端靠近中央處通過安裝座設置有伺服電機，所述伺服電機的輸出端連接有絲桿，所述絲桿外側套設有絲塊，所述底板頂部靠近所述伺服電機一端處設置有導軌，所述絲塊底端位于導軌內，所述位移板底部靠近中央和兩側處均設置有第一延伸板，所述第一延伸板一端設置有安裝槽，所述安裝槽內通過第一螺栓鎖緊固定有導桿，所述固定板底部靠近中央和兩側處均設置有第二延伸板，所述第二延伸板一端貫穿開設有限位導孔，所述導桿一端均貫穿對應的限位導孔。

4、具體的，所述位移板底部一端通過第三螺栓固定有擋板，所述擋板一端位于固定板底部下側。

5、具體的，所述擋板兩側均設置有向下傾斜的折彎部。

6、具體的，所述底板頂部靠近所述導軌一端處設置有第一豎板，所述第一豎板頂端一側設置有軸承，所述絲桿端部套設于軸承內。

7、具體的，所述底板頂部遠離所述伺服電機一端處設置有第二豎板，所述第二豎板頂端一側處通過連接桿固定有plc控制器。

8、具體的，所述底板底部靠近拐角處均設置有橡膠腳墊。

9、本實用新型的有益效果：

10、本實用新型所述的一種卷輪生產用夾持機械手，通過第二延伸板一端的限位導孔，方便對導桿進行導向，從而使得本機械手在位移時的穩定效果大大提升。

11、本實用新型所述的一種卷輪生產用夾持機械手，通過擰松第二螺栓，方便對弧形夾持塊從位移板或固定板頂部進行拆卸，從而使得本機械手能方便根據需要進行拆卸更換，便于對不同直徑的卷輪進行夾持。

技術特征：

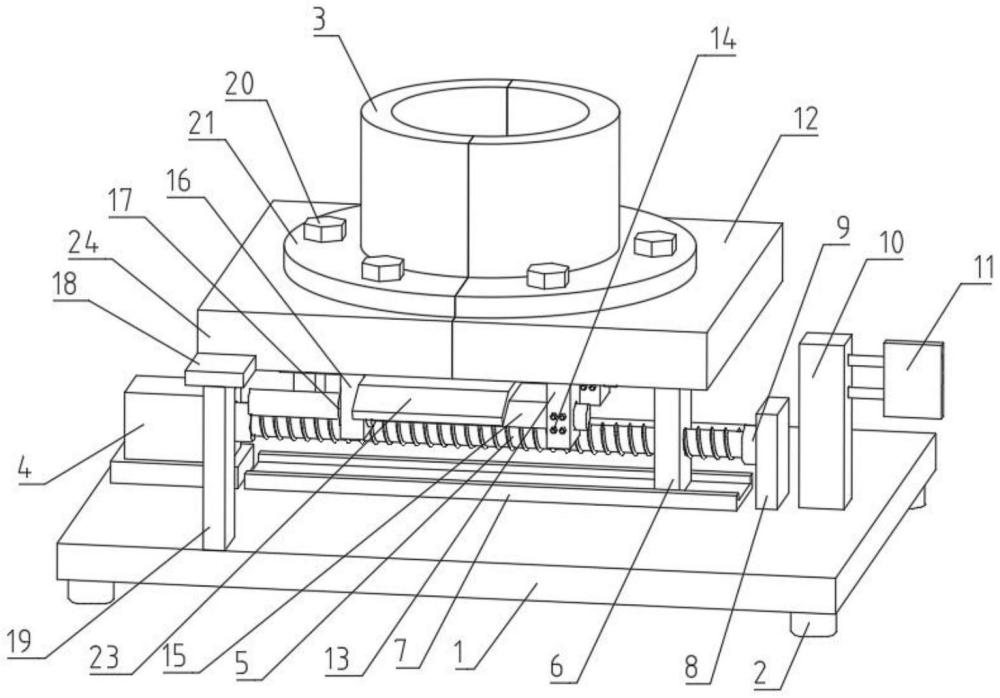

1.一種卷輪生產用夾持機械手，其特征在于，包括底板(1)、伺服電機(4)、絲桿(5)、絲塊(6)、導軌(7)、固定板(24)、位移板(12)、弧形夾持塊(3)和連接塊(21)，所述固定板(24)端部靠近兩側處均焊接有凸塊(18)，所述凸塊(18)底部通過支撐腿(19)與底板(1)頂部連接固定，所述弧形夾持塊(3)底端一側均設置有連接塊(21)，所述位移板(12)頂部開設有螺紋槽(25)，兩組所述連接塊(21)均通過第二螺栓(20)和螺紋槽(25)連接固定于固定板(24)和位移板(12)頂部；

2.根據權利要求1所述的一種卷輪生產用夾持機械手，其特征在于，所述位移板(12)底部一端通過第三螺栓(22)固定有擋板(23)，所述擋板(23)一端位于固定板(24)底部下側。

3.根據權利要求2所述的一種卷輪生產用夾持機械手，其特征在于，所述擋板(23)兩側均設置有向下傾斜的折彎部。

4.根據權利要求1所述的一種卷輪生產用夾持機械手，其特征在于，所述底板(1)頂部靠近所述導軌(7)一端處設置有第一豎板(8)，所述第一豎板(8)頂端一側設置有軸承(9)，所述絲桿(5)端部套設于軸承(9)內。

5.根據權利要求1所述的一種卷輪生產用夾持機械手，其特征在于，所述底板(1)頂部遠離所述伺服電機(4)一端處設置有第二豎板(10)，所述第二豎板(10)頂端一側處通過連接桿固定有plc控制器(11)。

6.根據權利要求1所述的一種卷輪生產用夾持機械手，其特征在于，所述底板(1)底部靠近拐角處均設置有橡膠腳墊(2)。

技術總結
本技術涉及卷輪生產技術領域，具體的說是一種卷輪生產用夾持機械手，包括底板、伺服電機、絲桿、絲塊、導軌、固定板、位移板、弧形夾持塊和連接塊，所述固定板端部靠近兩側處均焊接有凸塊，所述凸塊底部通過支撐腿與底板頂部連接固定，所述弧形夾持塊底端一側均設置有連接塊，所述位移板頂部開設有螺紋槽，兩組所述連接塊均通過第二螺栓和螺紋槽連接固定于固定板和位移板頂部；所述底板頂部一端靠近中央處通過安裝座設置有伺服電機，所述伺服電機的輸出端連接有絲桿，所述絲桿外側套設有絲塊；具備能方便進行穩固導向的結構，機械手在位移時的穩定效果好。
