本技術涉及迷宮壓縮機，具體為一種迷宮壓縮機氣缸找正工裝。

背景技術：

1、大型的迷宮壓縮機裝配時，需要在曲軸箱上裝配好氣缸，保證氣缸孔與曲軸箱十字頭滑道孔的同軸度。由于氣缸體積大、重量重，氣缸調整很困難，現有曲軸箱的左右兩端各設置調節座，調節座直接利用螺栓固定，調節座上設置有左右調節螺栓，利用調節螺栓抵住氣缸對其微調，曲軸箱的正反面沒有固定的螺紋孔，只有帶螺紋孔的檢修孔，由于不同尺寸型號的曲軸箱上檢修孔的尺寸和位置都不同，導致需要準備多套不同的定位工裝，導致使用成本高。

技術實現思路

1、為了解決現有不同氣缸需要配套不同的工裝，使用成本高的問題，本實用新型提供了一種迷宮壓縮機氣缸找正工裝，其能夠使用一套工裝即可滿足不同尺寸型號氣缸的定位，降低成本。

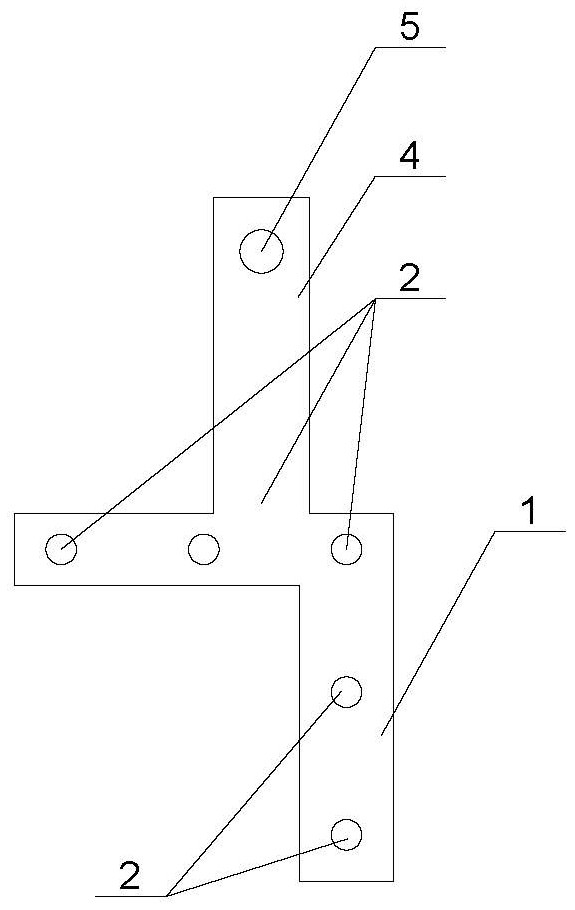

2、其技術方案是這樣的：一種迷宮壓縮機氣缸找正工裝，其特征在于，其包括l形主體板，所述l形主體板的兩邊分別開設有兩個定位孔、直角位置開設有一個定位孔，至少兩個所述定位孔內設置有定位鎖緊螺栓，所述l形主體板的一邊設置有相垂直的側延伸板，所述側延伸板上開設有調節孔，所述調節孔內設置有調節螺栓。

3、其進一步特征在于，所述調節螺栓端部設置有定位墊塊，所述定位墊塊上開設有對應的凹孔。

4、采用本實用新型后，使用特制的工裝，同一個l形主體板上開設多個定位孔，可以適應不同尺寸和型號的

技術特征：

1.一種迷宮壓縮機氣缸找正工裝，其特征在于，其包括l形主體板，所述l形主體板的兩邊分別開設有兩個定位孔、直角位置開設有一個定位孔，至少兩個所述定位孔內設置有定位鎖緊螺栓，所述l形主體板的一邊設置有相垂直的側延伸板，所述側延伸板上開設有調節孔，所述調節孔內設置有調節螺栓。

2.根據權利要求1所述的一種迷宮壓縮機氣缸找正工裝，其特征在于，所述調節螺栓端部設置有定位墊塊，所述定位墊塊上開設有對應的凹孔。

技術總結
本技術涉及迷宮壓縮機技術領域，具體為一種迷宮壓縮機氣缸找正工裝，其能夠使用一套工裝即可滿足不同尺寸型號氣缸的定位，降低成本，其包括L形主體板，所述L形主體板的兩邊分別開設有兩個定位孔、直角位置開設有一個定位孔，至少兩個所述定位孔內設置有定位鎖緊螺栓，所述L形主體板的一邊設置有相垂直的側延伸板，所述側延伸板上開設有調節孔，所述調節孔內設置有調節螺栓。

技術研發人員：戴曉洲,高建明,張蓮,趙倩,孔德剛
受保護的技術使用者：江蘇錫壓石化裝備有限公司
技術研發日：20240628
技術公布日：2025/4/28
