本技術涉及鋁合金管生產，具體涉及一種鋁合金管生產放置架。

背景技術：

1、鋁合金管是由鋁合金材料制成的管狀產品，具有輕質、耐腐蝕、高強度和良好導熱性能的特點；鋁合金管在各種工業領域中得到廣泛應用，如航空航天、汽車、建筑、電子等領域。

2、授權公告號為cn210823255u的中國專利公開了一種鋁合金水管放置架，包括架板，所述架板設置的總數量為兩個，兩個架板頂部的靠兩側位置均通過轉軸活動連接有第一卡塊，四個第一卡塊頂部的相對的一側均設置有第一固定螺絲，四個第一卡塊相對的一側均設置有第二卡塊，四個第二卡塊的底部均通過轉軸與架板活動連接，四個第二卡塊頂部相對的一側均設置有第二固定螺絲，兩個架板內部靠兩側位置的頂端均設置有第一限位塊，四個第一固定螺絲的底部均貫穿第一卡塊并與第一限位塊螺紋連接，四個第二固定螺絲的底部均貫穿第二卡塊并與第一限位塊螺紋連接；該鋁合金水管放置架，通過第一放置槽和第二放置槽的設計，將水管放置在放置槽中，起到了放置的作用，第一卡塊和第二卡塊的設計，對放在兩塊架板兩側的水管進行限位，起到了限位的作用，第三卡塊和第四卡塊的設計，對放在兩塊架板中間的水管進行限位，起到了限位的作用，避免了水管堆放時散架可能造成的危險，滿足了使用者的使用需求。

3、上述現有技術方案存在的不足之處在于：上述方案通過第一放置槽和第二放置槽的設計，將水管放置在放置槽中，起到了放置的作用，第一卡塊和第二卡塊的設計，對放在兩塊架板兩側的水管進行限位，起到了限位的作用，避免了水管堆放時散架可能造成的危險，滿足了使用者的使用需求；但上述方案擺放的鋁合金管數量有限，不適合大量的鋁合金管擺放，且不能調節鋁合金管大小進行擺放，在此我們提供一種鋁合金管生產放置架。

技術實現思路

1、本實用新型的目的在于提供一種鋁合金管生產放置架，以解決現有技術中擺放的鋁合金管數量有限，不適合大量的鋁合金管擺放，且不能調節鋁合金管大小進行擺放的技術問題。

2、本實用新型所要解決的技術問題可以通過以下技術方案實現：

3、一種鋁合金管生產放置架，包括底板；所述底板的頂端固接有支撐板；所述底板的頂端安裝有多組鋁合金管體；所述鋁合金管體頂端安裝有承載板；所述承載板的內部開設有弧形槽，弧形槽與鋁合金管體相對應；所述承載板的底端固接有限位軟板；所述支撐板的側端安裝有多組承載板。

4、作為本實用新型進一步的方案：所述支撐板的內部開設有定位調節槽；所述承載板的內部開設有限位孔；所述限位孔的側端安裝有定位螺栓，定位調節槽的內部安裝有多組定位螺栓。

5、作為本實用新型進一步的方案：所述底板的底端固接有旋轉盤；所述旋轉盤的底端固接有定位架；所述定位架的內部轉動連接有滾輪；所述滾輪的內部開設有多組定位孔；所述定位架的側端固接有定位套；所述定位套的內部滑動連接有定位插桿。

6、作為本實用新型進一步的方案：所述底板一端固接有閑置板，閑置板的內部放置有承載板。

7、作為本實用新型進一步的方案：所述底板的側端安裝有限位擋板，限位擋板的一側設有鋁合金管體；所述限位擋板的側端固接有多組定位磁鐵。

8、作為本實用新型進一步的方案：所述定位插桿的側端固接有磁鐵片，磁鐵片與定位孔相對應。

9、本實用新型的有益效果：通過鋁合金管體放置在底板上，然后承載板放置在鋁合金管體頂端處，通過支撐板對承載板的位置進行限定，此時將鋁合金管體放置在承載板內部的限位孔中，通過限位孔可以對鋁合金管體進行定位，然后再安裝一組承載板可以對鋁合金管體頂端進行限位，可以避免工作過程中鋁合金管體的位置隨意發生變動，通過承載板可以對鋁合金管體的限位，可以使大量的鋁合金管體放置在底板上，支撐板沒有對承載板進行高度限定，不同直徑的鋁合金管體也可以放置在底板上。

技術特征：

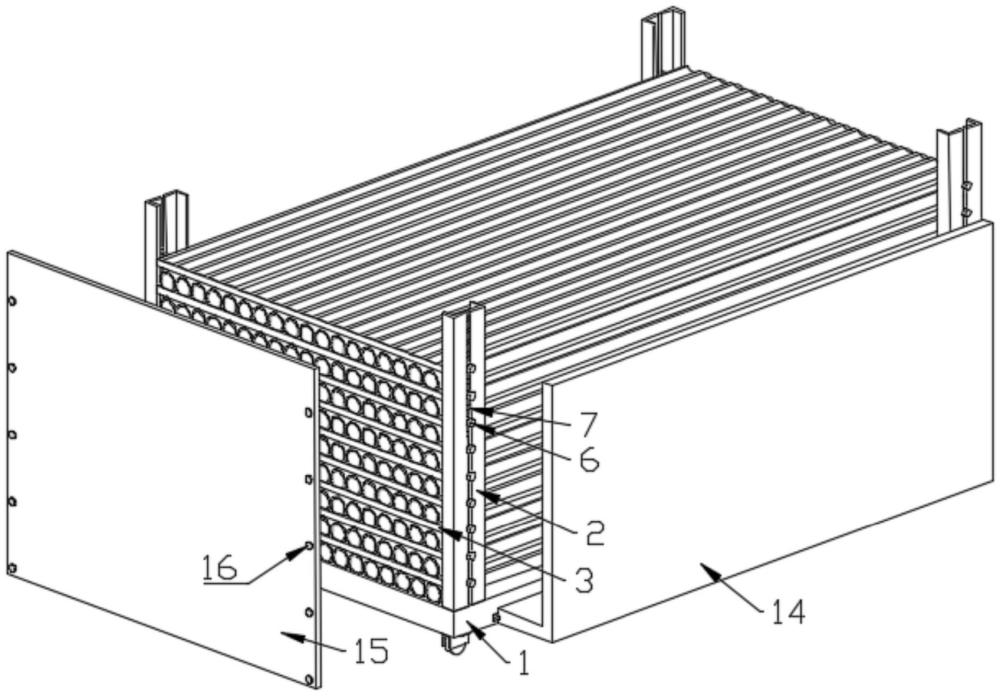

1.一種鋁合金管生產放置架，其特征在于，包括底板(1)；所述底板(1)的頂端固接有支撐板(2)；所述底板(1)的頂端安裝有多組鋁合金管體(4)；所述鋁合金管體(4)頂端安裝有承載板(3)；所述承載板(3)的內部開設有弧形槽，弧形槽與鋁合金管體(4)相對應；所述承載板(3)的底端固接有限位軟板(5)；所述支撐板(2)的側端安裝有多組承載板(3)。

2.根據權利要求1所述的一種鋁合金管生產放置架，其特征在于，所述支撐板(2)的內部開設有定位調節槽(7)；所述承載板(3)的內部開設有限位孔；所述限位孔的側端安裝有定位螺栓(6)，定位調節槽(7)的內部安裝有多組定位螺栓(6)。

3.根據權利要求1所述的一種鋁合金管生產放置架，其特征在于，所述底板(1)的底端固接有旋轉盤(8)；所述旋轉盤(8)的底端固接有定位架(9)；所述定位架(9)的內部轉動連接有滾輪(10)；所述滾輪(10)的內部開設有多組定位孔(11)；所述定位架(9)的側端固接有定位套(12)；所述定位套(12)的內部滑動連接有定位插桿(13)。

4.根據權利要求1所述的一種鋁合金管生產放置架，其特征在于，所述底板(1)一端固接有閑置板(14)，閑置板(14)的內部放置有承載板(3)。

5.根據權利要求1所述的一種鋁合金管生產放置架，其特征在于，所述底板(1)的側端安裝有限位擋板(15)，限位擋板(15)的一側設有鋁合金管體(4)；所述限位擋板(15)的側端固接有多組定位磁鐵(16)。

6.根據權利要求3所述的一種鋁合金管生產放置架，其特征在于，所述定位插桿(13)的側端固接有磁鐵片，磁鐵片與定位孔(11)相對應。

技術總結
本技術公開了一種鋁合金管生產放置架，涉及鋁合金管生產技術領域，包括底板；所述底板的頂端固接有支撐板；所述底板的頂端安裝有多組鋁合金管體；所述鋁合金管體頂端安裝有承載板；所述承載板的內部開設有弧形槽，弧形槽與鋁合金管體相對應；通過鋁合金管體放置在底板上，將鋁合金管體放置在承載板內部的限位孔中，通過限位孔可以對鋁合金管體進行定位，然后再安裝一組承載板可以對鋁合金管體頂端進行限位，可以避免工作過程中鋁合金管體的位置隨意發生變動，通過承載板可以對鋁合金管體的限位，可以使大量的鋁合金管體放置在底板上，支撐板沒有對承載板進行高度限定，不同直徑的鋁合金管體也可以放置在底板上。

技術研發人員：楊新遠,歐陽維杰,蔣小晶,楊晚平,常國瑞
受保護的技術使用者：長沙眾興新材料科技有限公司
技術研發日：20240627
技術公布日：2025/4/28
