本技術涉及光學鏡頭組裝，具體來說，涉及一種光學鏡頭組裝用定位裝置。

背景技術：

1、眾所周知，光學鏡頭是機器視覺系統中必不可少的部件，直接影響成像質量的優劣，影響算法的實現和效果，光學鏡頭從焦距上可分為短焦鏡頭、中焦鏡頭，長焦鏡頭；從視場大小分有廣角、標準，遠攝鏡頭；結構上分有固定光圈定焦鏡頭，手動光圈定焦鏡頭，自動光圈定焦鏡頭，手動變焦鏡頭、自動變焦鏡頭，自動光圈電動變焦鏡頭，電動三可變（光圈、焦距、聚焦均可變）鏡頭等，光學工業鏡頭廣泛用于反射度極高的物體定位檢測，如：金屬、玻璃、膠片、晶片等。

2、現有的光學鏡頭組裝定位裝置，定位效果差，裝置的適用性低，由于光學鏡頭的尺寸多樣化，而裝置的定位組件不便于調節大小，不能很好的與尺寸不一的光學鏡頭相適配，導致在對光學鏡頭組裝時容易發生偏移。

3、針對相關技術中的問題，目前尚未提出有效的解決方案。

技術實現思路

1、針對相關技術中的問題，本實用新型提出一種光學鏡頭組裝用定位裝置，以克服現有相關技術所存在的上述技術問題。

2、為此，本實用新型采用的具體技術方案如下：

3、一種光學鏡頭組裝用定位裝置，包括工作臺和位于所述工作臺頂端的對稱設置的限位塊一和限位塊二，所述限位塊一和所述限位塊二通過定位組件與所述工作臺相連接，所述工作臺的底端邊角處均設有豎向設置的支撐柱。

4、作為優選的，所述定位組件包括位于所述工作臺上方的矩形連接塊，所述矩形連接塊的兩端設有分別與所述限位塊一和所述限位塊二相對應連接的活動桿一和活動桿二。

5、作為優選的，所述活動桿一和所述活動桿二遠離所述矩形連接塊的一端設有開設有凹槽，所述凹槽內設有轉軸，所述轉軸上套設有與所述限位塊一和所述限位塊二相對應連接的連接板。

6、作為優選的，所述工作臺與所述矩形連接塊之間設有底板，所述底板的頂端對稱設有分別與所述活動桿一和所述活動桿二相連接的固定軸一和固定軸二。

7、作為優選的，所述矩形連接塊遠離所述限位塊二的一側設有電動推桿，所述電動推桿通過豎板與所述底板和所述工作臺相連接。

8、作為優選的，所述活動桿一和所述活動桿二的另一端設有貫穿所述矩形連接塊的軸桿，所述矩形連接塊上開設有供所述軸桿活動的斜孔。

9、作為優選的，所述限位塊一和所述限位塊二的內壁設有柔性墊。

10、本實用新型的有益效果為：通過當需要固定不同尺寸的光學鏡片時，將光學鏡頭放置在限位塊一與限位塊二之間，啟動電動推桿在定位組件的配合下，使的限位塊一與限位塊二向內移動將鏡筒夾緊或向外張開解鎖鏡筒，進而可夾緊不同規格大小的鏡筒，方便鏡片的安裝，且可采用設計多組定位組件與限位塊一和限位塊二的配合，實現聯動控制，降低了工人的勞動強度和減少對人數的需求，提高了企業的市場競爭力。

技術特征：

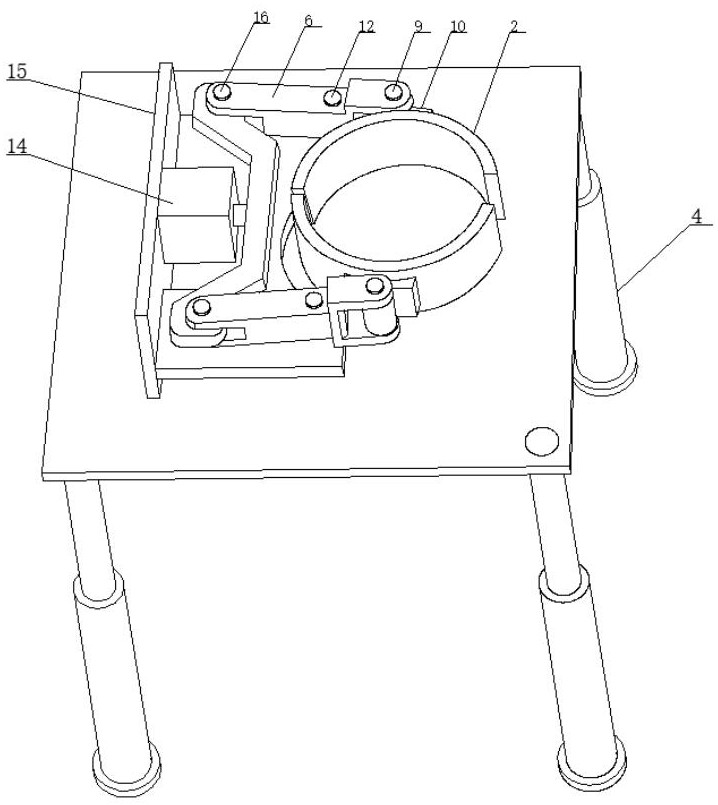

1.一種光學鏡頭組裝用定位裝置，其特征在于，包括工作臺（1）和位于所述工作臺（1）頂端的對稱設置的限位塊一（2）和限位塊二（3），所述限位塊一（2）和所述限位塊二（3）通過定位組件與所述工作臺（1）相連接，所述工作臺（1）的底端邊角處均設有豎向設置的支撐柱（4），所述定位組件包括位于所述工作臺（1）上方的矩形連接塊（5），所述矩形連接塊（5）的兩端設有分別與所述限位塊一（2）和所述限位塊二（3）相對應連接的活動桿一（6）和活動桿二（7），所述活動桿一（6）和所述活動桿二（7）遠離所述矩形連接塊（5）的一端設有開設有凹槽（8），所述凹槽（8）內設有轉軸（9），所述轉軸（9）上套設有與所述限位塊一（2）和所述限位塊二（3）相對應連接的連接板（10），所述工作臺（1）與所述矩形連接塊（5）之間設有底板（11），所述底板（11）的頂端對稱設有分別與所述活動桿一（6）和所述活動桿二（7）相連接的固定軸一（12）和固定軸二（13），所述矩形連接塊（5）遠離所述限位塊二（3）的一側設有電動推桿（14），所述電動推桿（14）通過豎板（15）與所述底板（11）和所述工作臺（1）相連接，所述活動桿一（6）和所述活動桿二（7）的另一端設有貫穿所述矩形連接塊（5）的軸桿（16），所述矩形連接塊（5）上開設有供所述軸桿（16）活動的斜孔（18）。

2.根據權利要求1所述的一種光學鏡頭組裝用定位裝置，其特征在于，所述限位塊一（2）和所述限位塊二（3）的內壁設有柔性墊（17）。

技術總結
本技術公開了一種光學鏡頭組裝用定位裝置，包括工作臺和位于所述工作臺頂端的對稱設置的限位塊一和限位塊二，所述限位塊一和所述限位塊二通過定位組件與所述工作臺相連接，所述工作臺的底端邊角處均設有豎向設置的支撐柱。通過當需要固定不同尺寸的光學鏡片時，將光學鏡頭放置在限位塊一與限位塊二之間，啟動電動推桿在定位組件的配合下，使的限位塊一與限位塊二向內移動將鏡筒夾緊或向外張開解鎖鏡筒，進而可夾緊不同規格大小的鏡筒，方便鏡片的安裝，且可采用設計多組定位組件與限位塊一和限位塊二的配合，實現聯動控制，降低了工人的勞動強度和減少對人數的需求，提高了企業的市場競爭力。

技術研發人員：何廣華
受保護的技術使用者：江西久高光電有限公司
技術研發日：20240629
技術公布日：2025/4/28
