本技術涉及機床附件設備，具體為用于大型數控龍門銑床萬用附件的支架裝置。

背景技術：

1、大型數控龍門銑床的附件類型較多，形狀也各異，這些附件在同類型機床之間通常會實現交互使用，這就需要在機床間搬運這些附件。

2、大型數控龍門銑床的附件的交互使用與運輸目前主要采用以下方式：通過起重機結合平板車或叉車的方式實現附件的運輸，當運輸?shù)街付ㄎ恢煤螅捎檬謩?dòng)調整附件位置的方式，實現附件的交互使用。這種方式雖然實現簡單，廣泛應用于現場生產中，但其有較大的缺陷，即，運輸過程中容易發生附件的磕碰和傾落，運輸?shù)陌踩圆桓撸嬖谳^大的安全隱患，此外調整附件位置的操作會花費大量的時間、人力和物力，導致附件的交互使用效率低，困難大。

3、大型數控龍門銑床在遇到維修時，有些故障需要將機床附件放掉后進行維修作業。目前主要采用以上方式：通過起重機配合將鐵凳疊放，配合主軸角度后固定，機床進行附件放松操作，這種方式浪費了較大的人力和物力，設備維修效率降低。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了用于大型數控龍門銑床萬用附件的支架裝置，以解決上述背景技術中提出的通過起重機配合將鐵凳疊放，配合主軸角度后固定，機床進行附件放松操作，浪費了較大的人力和物力，設備維修效率降低的問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：用于大型數控龍門銑床萬用附件的支架裝置，包括：

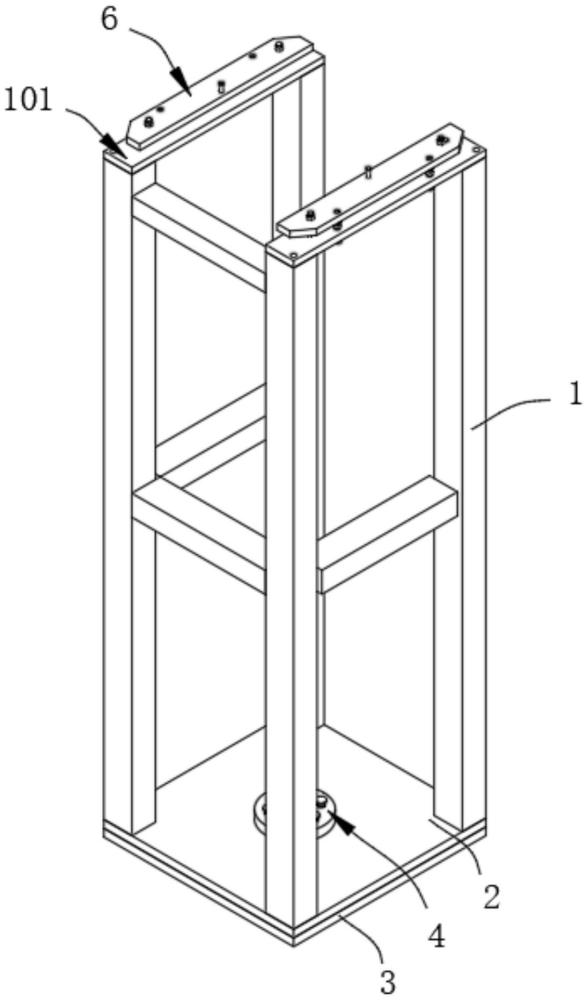

5、支架，所述支架的底部安裝有底板，所述底板的底部安裝有底座，所述底座的上表面安裝有軸承壓蓋，所述軸承壓蓋的下方設有平面軸承；

6、固定平板，設置于支架的上表面前部與后部，所述固定平板的上表面均設有支撐底板，所述固定平板的上表面兩側均旋接有固定螺栓，所述固定螺栓的上部均旋接有第一鎖緊螺母，所述固定螺栓的中部均旋接有第二鎖緊螺母，所述固定螺栓的下部均旋接有第三鎖緊螺母；

7、支撐螺栓，設置于固定平板的表面兩側，所述支撐螺栓的上部均旋接有第四鎖緊螺母，所述支撐底板的上表面均安裝有附件定位銷釘，所述支撐底板的上表面兩側均開設有螺紋孔，所述支撐螺栓的上部均旋接于螺紋孔的內腔中，所述固定平板的上表面兩側均開設有吊環孔。

8、優選的，所述第二鎖緊螺母與第三鎖緊螺母之間均設有第五鎖緊螺母，所述第五鎖緊螺母均旋接于固定螺栓的表面，第五鎖緊螺母與第三鎖緊螺母相配合能夠?qū)潭ㄆ桨暹M(jìn)行擠壓，從而能夠?qū)⒐潭菟ㄟM(jìn)行加固。

9、優選的，所述支撐螺栓的中部均旋接有第六鎖緊螺母，所述支撐螺栓的下部均旋接有第七鎖緊螺母，第六鎖緊螺母與第七鎖緊螺母能夠?qū)⒅温菟ǚ€(wěn)定的安裝于固定平板的表面。

10、優選的，所述底板與底座的上表面中部均開設有安裝孔，所述平面軸承與軸承壓蓋之間安裝有支撐桿，所述支撐桿插設于安裝孔的內腔中，通過支撐桿能夠?qū)⑵矫孑S承與軸承壓蓋相連。

11、優選的，所述平面軸承的底部安裝有安裝座，所述平面軸承的外圈與安裝座的表面相連，所述平面軸承的內圈與支撐桿的表面相連，通過安裝座能夠?qū)ζ矫孑S承進行防護。

12、優選的，所述軸承壓蓋的上表面均勻旋接有定位桿，所述定位桿的下部均旋接于底板的表面，通過定位桿能夠?qū)⑤S承壓蓋穩定的安裝于底板的表面。

13、有益效果

14、與現有技術相比，本實用新型提供了用于大型數控龍門銑床萬用附件的支架裝置，具備以下有益效果：

15、該用于大型數控龍門銑床萬用附件的支架裝置，通過固定螺栓和支撐螺栓的能夠帶動支撐底板進行高度的調節，并通過第一鎖緊螺母、第二鎖緊螺母與第三鎖緊螺母能夠?qū)χ蔚装暹M(jìn)行定位緊固，從而提高了龍門銑附件交互使用、維修運輸及維修輔助的便捷性，提升了維修效率，保證了安全，同時支架裝置所采用的結構簡單具有成本低廉、使用便捷、安全可靠等優點，通過平面軸承能夠?qū)崿F(xiàn)任意角度旋轉，能夠適用于大型數控龍門銑床所有的附件，從而減少了人力和物力的投入。

技術特征：

1.用于大型數控龍門銑床萬用附件的支架裝置，其特征在于，包括：

2.根據權利要求1所述的用于大型數控龍門銑床萬用附件的支架裝置，其特征在于：所述第二鎖緊螺母(9)與第三鎖緊螺母(10)之間均設有第五鎖緊螺母(16)，所述第五鎖緊螺母(16)均旋接于固定螺栓(7)的表面。

3.根據權利要求1所述的用于大型數控龍門銑床萬用附件的支架裝置，其特征在于：所述支撐螺栓(11)的中部均旋接有第六鎖緊螺母(17)，所述支撐螺栓(11)的下部均旋接有第七鎖緊螺母(18)。

4.根據權利要求1所述的用于大型數控龍門銑床萬用附件的支架裝置，其特征在于：所述底板(2)與底座(3)的上表面中部均開設有安裝孔(19)，所述平面軸承(5)與軸承壓蓋(4)之間安裝有支撐桿(20)，所述支撐桿(20)插設于安裝孔(19)的內腔中。

5.根據權利要求4所述的用于大型數控龍門銑床萬用附件的支架裝置，其特征在于：所述平面軸承(5)的底部安裝有安裝座(21)，所述平面軸承(5)的外圈與安裝座(21)的表面相連，所述平面軸承(5)的內圈與支撐桿(20)的表面相連。

6.根據權利要求1所述的用于大型數控龍門銑床萬用附件的支架裝置，其特征在于：所述軸承壓蓋(4)的上表面均勻旋接有定位桿(22)，所述定位桿(22)的下部均旋接于底板(2)的表面。

技術總結
本技術涉及機床附件設備技術領域，且公開了用于大型數控龍門銑床萬用附件的支架裝置，包括：支架，所述支架的底部安裝有底板，所述底板的底部安裝有底座，所述底座的上表面安裝有軸承壓蓋，所述軸承壓蓋的下方設有平面軸承；固定平板，設置于支架的上表面前部與后部；通過固定螺栓和支撐螺栓的能夠帶動支撐底板進行高度的調節，從而提高了龍門銑附件交互使用、維修運輸及維修輔助的便捷性，提升了維修效率，保證了安全，同時支架裝置所采用的結構簡單具有成本低廉、使用便捷、安全可靠等優點，通過平面軸承能夠?qū)崿F(xiàn)任意角度旋轉，能夠適用于大型數控龍門銑床所有的附件，從而減少了人力和物力的投入。

技術研發人員：趙慧龍,楊建平,王斌
受保護的技術使用者：上海中船三井造船柴油機有限公司
技術研發日：20240627
技術公布日：2025/4/28
