本技術涉及鞋面加工設計領域，具體涉及一種定位打孔裝置。

背景技術：

1、常見的鞋面在生產過程中，需要對鞋面進行打孔，為了方便鞋帶通過鞋面上的孔對鞋面進行調節，從而使鞋子更緊密地固定在腳部，提高穿著舒適度，工廠對鞋面進行打孔會使用打孔裝置，方便大批量生產，現有的打孔裝置在使用的過程中，需要通過夾具直接對鞋面進行固定，接著通過沖頭對鞋面進行打孔，然而當鞋面上的打孔位置出現偏移時，需要工作人員將夾具打開對鞋面進行移動，費時費力，一定程度上，降低了鞋面打孔的效率。

技術實現思路

1、本實用新型的目的就在于為了解決上述問題而提供一種定位打孔裝置，通過滾珠，方便鞋面調整打孔位置，通過氣缸上的擠壓塊對伸縮桿上的受壓塊進行擠壓，使得連接塊上的擠壓板對鞋面進行定位夾持，方便沖頭對鞋面進行打孔。

2、本實用新型通過以下技術方案來實現上述目的：一種定位打孔裝置，包括打孔結構和擠壓結構，所述打孔結構的下端設置有支撐結構，所述支撐結構的底側設置有兩個滾珠，所述支撐結構和擠壓結構連接結構彼此連接，所述打孔結構包括氣缸和兩個擠壓塊，所述氣缸的下端固定設置有沖頭。

3、所述擠壓結構包括兩個連接塊、兩個受壓塊和兩個復位彈簧，所述連接塊的內部固定設置有伸縮桿，所述伸縮桿一端連接到受壓塊的下方，連接塊的下方固定設置有擠壓板，所述支撐結構包括連接環和兩個支撐桿。

4、進一步地，所述支撐桿上開設有活動槽，所述擠壓塊和受壓塊可以滑動設置在活動槽的內部。

5、進一步地，所述支撐桿固定設置在連接環的底側。

6、進一步地，所述連接結構包括滑槽和滑塊，所述滑塊固定設置在連接塊的內部，所述滑槽開設在支撐桿的內部前側。

7、進一步地，所述滑塊滑動設置滑槽的內部，所述滑塊和滑槽之間固定連接有連接彈簧。

8、進一步地，所述擠壓塊固定設置在氣缸的輸出端一側。

9、進一步地，所述連接環固定設置在氣缸的下方。

10、進一步地，所述復位彈簧固定連接在伸縮桿的內部。

11、采用上述結構，當使用本裝置時，將打孔裝置移動到鞋面上，然后鞋面通過打孔裝置上的滾珠進行自由調整，當要對鞋面進行打孔時，沖頭通過氣缸向下移動，然后氣缸通過擠壓塊對受壓塊進行擠壓，接著受壓塊通過伸縮桿帶動連接塊進行移動，之后通過連接塊上的環形擠壓板對鞋面進行定位夾持，再通過沖頭對鞋面進行打孔。

12、綜上，本實用新型的有益效果在于：通過滾珠，方便鞋面調整打孔位置，當要打孔時，通過氣缸上的擠壓塊對伸縮桿上的受壓塊進行擠壓，接著伸縮桿通過連接塊上的擠壓板對鞋面進行定位夾持，方便沖頭對鞋面進行打孔，整體省時省力，一定程度上，提高了工作人員的工作效率。

技術特征：

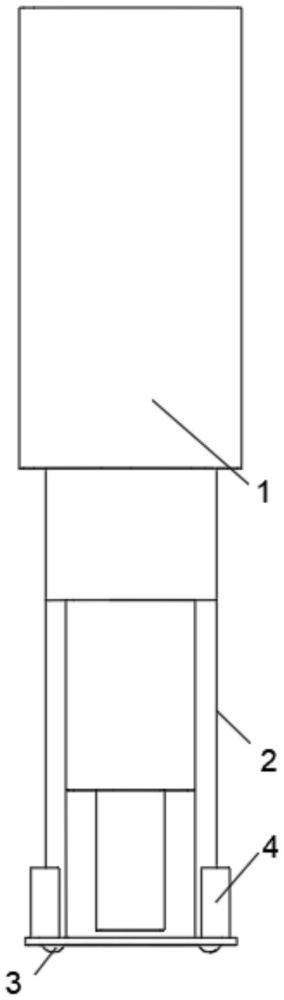

1.一種定位打孔裝置，包括打孔結構(1)和擠壓結構(4)，其特征在于，所述打孔結構(1)的下端設置有支撐結構(2)，所述支撐結構(2)的底側設置有兩個滾珠(3)，所述支撐結構(2)和擠壓結構(4)連接結構(5)彼此連接，所述打孔結構(1)包括氣缸(101)和兩個擠壓塊(102)，所述氣缸(101)的下端固定設置有沖頭(103)；

2.根據權利要求1所述一種定位打孔裝置，其特征在于：所述支撐桿(202)上開設有活動槽(203)，所述擠壓塊(102)和受壓塊(405)可以滑動設置在活動槽(203)的內部。

3.根據權利要求1所述一種定位打孔裝置，其特征在于：所述支撐桿(202)固定設置在連接環(201)的底側。

4.根據權利要求1所述一種定位打孔裝置，其特征在于：所述連接結構(5)包括滑槽(502)和滑塊(501)，所述滑塊(501)固定設置在連接塊(401)的內部，所述滑槽(502)開設在支撐桿(202)的內部前側。

5.根據權利要求4所述一種定位打孔裝置，其特征在于：所述滑塊(501)滑動設置滑槽(502)的內部，所述滑塊(501)和滑槽(502)之間固定連接有連接彈簧(503)。

6.根據權利要求1所述一種定位打孔裝置，其特征在于：所述擠壓塊(102)固定設置在氣缸(101)的輸出端一側。

7.根據權利要求1所述一種定位打孔裝置，其特征在于：所述連接環(201)固定設置在氣缸(101)的下方。

8.根據權利要求1所述一種定位打孔裝置，其特征在于：所述復位彈簧(404)固定連接在伸縮桿(403)的內部。

技術總結
本技術涉及鞋面加工設計領域，公開了一種定位打孔裝置，包括打孔結構和擠壓結構，所述打孔結構的下端設置有支撐結構，所述支撐結構的底側設置有兩個滾珠，所述支撐結構和擠壓結構連接結構彼此連接，所述打孔結構包括氣缸和兩個擠壓塊，所述氣缸的下端固定設置有沖頭，所述擠壓結構包括兩個連接塊、兩個受壓塊和兩個復位彈簧，所述連接塊的內部固定設置有伸縮桿，所述伸縮桿一端連接到受壓塊的下方，連接塊的下方固定設置有擠壓板，通過滾珠，方便鞋面調整打孔位置，通過氣缸上的擠壓塊對伸縮桿上的受壓塊進行擠壓，使得連接塊上的擠壓板對鞋面進行定位夾持，方便沖頭對鞋面進行打孔。

技術研發人員：周凱楓
受保護的技術使用者：東莞澳曉織造有限公司
技術研發日：20240630
技術公布日：2025/4/28
