本技術涉及一種預制墻體連接裝置,屬于墻體連接。
背景技術:
1、隨著時代的發展,裝配式建筑成為我們日常生活中常見的產品,它可以縮短建筑建造周期,以及節約建筑材料,減少環境污染等好處;裝配式建筑在建造的過程需要將兩塊預制墻體連接在一起,在傳統的連接結構中通常鋼筋插入混凝土預留孔中,再用混凝土砂漿澆筑后將兩塊預制墻體連接再一起。兩塊墻體連接后連接處在熱脹冷縮的情況下容易產生裂縫,影響墻體美觀。
2、中國專利cn116876671a公開了一種裝配式剪力墻上下層墻體連接結構及施工方法,其通過第一連接件和第二連接件對上層預制墻體與所述下層預制墻體進行連接,第一連接件和第二連接件具體為豎直鋼筋以及箍筋,且連接結構優選采用細石混凝土澆筑而成;因此存在因墻體連接后連接處在熱脹冷縮的情況下產生裂縫的問題。
技術實現思路
1、為了解決現有技術所存在的上述問題,本實用新型提供了一種預制墻體連接裝置,能夠減小兩塊預制墻體在熱漲冷縮的情況下產生較大的擠壓或拉緊而破損產生裂縫。
2、本實用新型的技術方案如下:
3、一種預制墻體連接裝置,包括與兩個預制墻體內鋼筋固定連接的兩個固定筋,還包括一對嵌入預制墻體內的嵌入套筒,兩個所述固定筋分別設置于兩個所述嵌入套筒相背一側,兩個所述嵌入套筒之間設置有用于將嵌入套筒連接在一起的膨脹連接件;所述膨脹連接件包括連接臺、固定在連接臺兩端的膨脹管,所述膨脹管上間隔設置有若干膨脹槽;所述嵌入套筒內活動安裝有膨脹端子;所述膨脹端子插入膨脹管內使膨脹管張開鎖緊在嵌入套筒內。
4、其中,所述膨脹端子遠離膨脹連接件的一端固定有支撐柱,所述支撐柱遠離膨脹端子一端固定有支撐臺,所述支撐臺活動安裝于嵌入套筒內部。
5、其中,所述膨脹管靠近嵌入套筒的一端固定有限位凸起;所述限位凸起將膨脹端子鎖定在膨脹管內部。
6、其中,所述限位凸起靠近膨脹端子的一側為傾斜面。
7、其中,所述膨脹端子為一端大一端小的圓臺形結構。
8、其中,所述嵌入套筒的內孔為一端大一端小的圓臺形腔體;所述內孔靠近膨脹連接件的一端直徑大于膨脹管未膨脹時的外徑,小于膨脹管膨脹后的外徑;所述內孔遠離膨脹連接件的一端直徑大于膨脹管膨脹后的外徑。
9、其中,所述嵌入套筒外側固定有多個凸起。
10、其中,所述預制墻體與預制墻體之間的縫隙通過瀝青填充。
11、本實用新型具有如下有益效果:
12、本實用新型將兩塊預制墻體相互靠近,膨脹連接件兩端分別插入嵌在兩塊預制墻體的嵌入套筒內,膨脹管在膨脹端子的作用下張開,膨脹管與嵌入套筒之間產生鎖緊力;膨脹端子活動安裝在嵌入套筒內,兩個預制墻體之間可以有一定的活動距離,從而可以減小兩塊預制墻體在熱漲冷縮的情況下產生較大的擠壓或拉緊而破損產生裂縫。

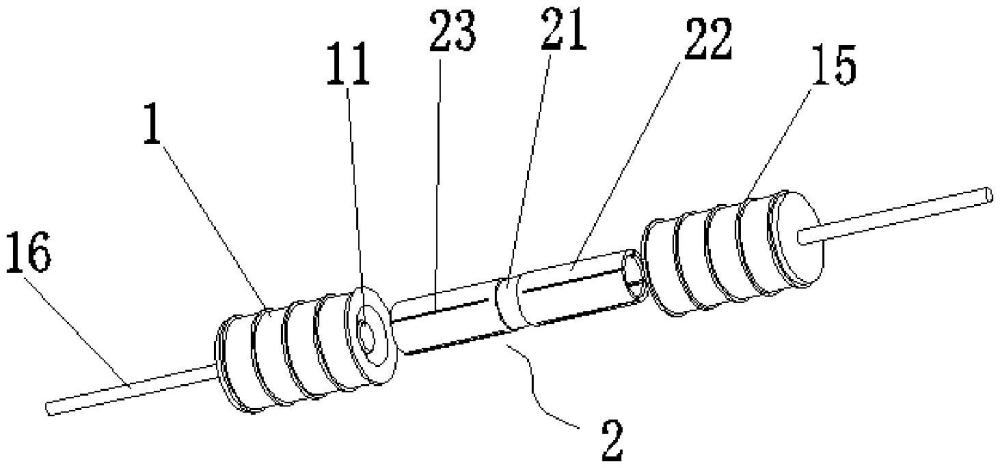

1.一種預制墻體連接裝置,包括與兩個預制墻體內鋼筋固定連接的兩個固定筋(16),其特征在于:還包括一對嵌入預制墻體內的嵌入套筒(1),兩個所述固定筋(16)分別設置于兩個所述嵌入套筒(1)相背一側,兩個所述嵌入套筒(1)之間設置有用于將嵌入套筒(1)連接在一起的膨脹連接件(2);所述膨脹連接件(2)包括連接臺(21)、固定在連接臺(21)兩端的膨脹管(22),所述膨脹管(22)上間隔設置有若干膨脹槽(23);所述嵌入套筒(1)內活動安裝有膨脹端子(11);所述膨脹端子(11)插入膨脹管(22)內使膨脹管(22)張開鎖緊在嵌入套筒(1)內。
2.如權利要求1所述的一種預制墻體連接裝置,其特征在于:所述膨脹端子(11)遠離膨脹連接件(2)的一端固定有支撐柱(12),所述支撐柱(12)遠離膨脹端子(11)一端固定有支撐臺(13),所述支撐臺(13)活動安裝于嵌入套筒(1)內部。
3.如權利要求1所述的一種預制墻體連接裝置,其特征在于:所述膨脹管(22)靠近嵌入套筒(1)的一端固定有限位凸起(14);所述限位凸起(14)將膨脹端子(11)鎖定在膨脹管(22)內部。
4.如權利要求3所述的一種預制墻體連接裝置,其特征在于:所述限位凸起(14)靠近膨脹端子(11)的一側為傾斜面。
5.如權利要求1所述的一種預制墻體連接裝置,其特征在于:所述膨脹端子(11)為一端大一端小的圓臺形結構。
6.如權利要求1所述的一種預制墻體連接裝置,其特征在于:所述嵌入套筒(1)的內孔為一端大一端小的圓臺形腔體;所述內孔靠近膨脹連接件(2)的一端直徑大于膨脹管(22)未膨脹時的外徑,小于膨脹管(22)膨脹后的外徑;所述內孔遠離膨脹連接件(2)的一端直徑大于膨脹管(22)膨脹后的外徑。
7.如權利要求1所述的一種預制墻體連接裝置,其特征在于:所述嵌入套筒(1)外側固定有多個凸起(15)。
8.如權利要求1所述的一種預制墻體連接裝置,其特征在于:所述預制墻體與預制墻體之間的縫隙通過瀝青填充。
