本技術涉及牛蒡加工，尤其涉及一種牛蒡切絲機。

背景技術：

1、牛蒡，為菊科牛蒡屬植物，廣泛分布于東北、西北、中南等地，具有清熱解毒，疏風利咽之功效。牛蒡常用于風熱感冒，咳嗽，咽喉腫痛，瘡癤腫毒，腳癬，濕疹；牛蒡除了可以藥用，還可用于烹飪。牛蒡在使用之前通常需要經過切絲工序，做成半成品，而牛蒡切絲機是一種專門用于將牛蒡進行切絲處理的機械設備。牛蒡是一種常見的蔬菜，其根部通常被用于食品加工和烹飪中。

2、經檢索，公告號為cn216634488u的一種牛蒡自動切絲機，包括牛蒡切絲機本體，牛蒡切絲機本體的進料口搭接在傳送帶下方，傳送帶的表面設有若干條用于放置牛蒡的凹槽；傳送帶的一側后方設有驅動器，驅動器的伸展端固接連接桿，連接桿向傳送帶的上方延伸，連接桿固接連接板，連接板的下方固接對牛蒡進行切段作業的切段組件；切段組件包括若干個平行的安裝板，安裝板的下端固接若干個與凹槽對應的切段刀。借此，該實用新型可以實現牛蒡的自動切段、勻速等量的上料，節省人工，節約時間，高效地完成牛蒡的切絲。

3、上述專利中所提到的“傳送帶的表面設有若干條用于放置牛蒡的凹槽；傳送帶的一側后方設有驅動器，驅動器的伸展端固接連接桿，連接桿向傳送帶的上方延伸，連接桿固接連接板，連接板的下方固接對牛蒡進行切段作業的切段組件；切段組件包括若干個平行的安裝板，安裝板的下端固接若干個與凹槽對應的切段刀。借此，該實用新型可以實現牛蒡的自動切段、勻速等量的上料，節省人工，節約時間，高效地完成牛蒡的切絲”，但是在具體使用過程中，由于牛蒡多為削完皮的狀態防止在傳送帶的頂部然后，然后會有汁水粘連在傳送帶的表面，在長時間未清理時會對牛蒡造成污染，因此，針對以上提出的問題，現提出一種牛蒡切絲機。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種牛蒡切絲機，旨在改善現有技術中無法對輸送帶的表面進行清理和無法對牛蒡的切段刀進行快速拆卸的問題。

2、為實現上述目的，本實用新型提供了如下技術方案：一種牛蒡切絲機，包括輸送帶，所述輸送帶的底部固定連接有u形板，所述u形板的底部固定連接有輸水組件，所述u形板的內部開設有兩個滑槽，所述滑槽的內部滑動連接有滑塊，兩個所述滑塊的相近一側固定連接有連接板一，所述u形板的頂部固定連接有兩個套筒，兩個所述套筒的內部均設置有彈簧一，兩個所述套筒的內部均滑動連接有圓筒套，所述連接板一的頂部右側固定連接有刮板，所述連接板一的頂部左側固定連接有毛刷，所述輸送帶的右側固定連接有下料板，所述輸送帶的右側固定連接有切割器，所述切割器的頂部設置有進料口，所述切割器的前側設置有出料口，所述輸送帶的頂部固定連接有連接板二，所述連接板二的頂部固定連接有驅動組件。

3、作為上述技術方案的進一步描述：

4、所述輸水組件包括水泵，所述水泵的頂部固定連接在所述u形板的底部，所述水泵的輸入端固定連接有連接管，所述連接管的輸出端固定連接有輸水管，所述輸水管的頂部固定連接有噴頭。

5、作為上述技術方案的進一步描述：

6、所述驅動組件包括氣泵，所述氣泵的底部固定連接在所述連接板二的頂部，所述氣泵的輸出端固定連接有推桿。

7、作為上述技術方案的進一步描述：

8、所述連接板二的頂部滑動連接有兩個限位桿，所述限位桿的底部固定連接有固定套，所述固定套的內部滑動連接有切割刀，所述切割刀的左右兩側均開設有安裝槽，所述切割刀的左右兩側均固定連接有固定塊，所述固定套的左右兩側均固定連接有安裝塊，所述安裝塊的內部滑動連接有滑桿，所述滑桿的外部套設有彈簧二，所述滑桿的后側固定連接有限位塊。

9、作為上述技術方案的進一步描述：

10、所述輸水管的外部滑動連接在所述連接板一的內部，所述輸水管的底部固定連接在所述u形板的頂部。

11、作為上述技術方案的進一步描述：

12、所述圓筒套的頂部固定連接在所述連接板一的底部，所述刮板的頂部與所述輸送帶的底部相接觸。

13、作為上述技術方案的進一步描述：

14、所述彈簧一的一側固定連接在所述套筒的內部，所述彈簧一的另一側固定連接在所述圓筒套的內部。

15、作為上述技術方案的進一步描述：

16、所述固定塊的外部滑動連接在所述安裝槽的內壁，所述限位塊的頂部與所述固定塊的底部相接觸。

17、本實用新型具有如下有益效果：

18、1、本實用新型中，通過水泵配合連接管將水輸入輸水管然后通過噴頭對輸送帶表面進行噴灑，然后通過套筒配合彈簧一和圓筒套將連接板一進行頂動，使得連接板一配合刮板和毛刷更加貼合輸送帶的底部，繼而對輸送帶的表面進行清理。

19、2、本實用新型中，通過啟動氣泵將推桿配合固定套向下壓動，繼而使得切割刀對輸送帶頂部的牛蒡進行切段，然后通過安裝塊配合滑桿和彈簧二可以將切割刀進行快捷取下，繼而對牛蒡的切割刀進行快速拆卸。

技術特征：

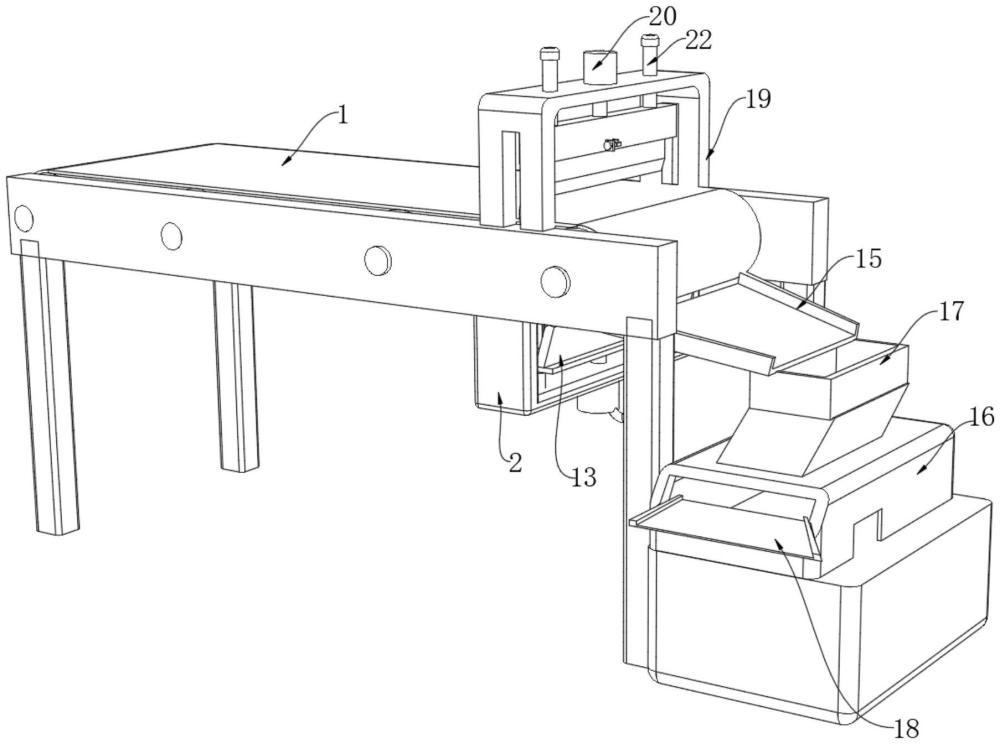

1.一種牛蒡切絲機，包括輸送帶(1)，其特征在于：所述輸送帶(1)的底部固定連接有u形板(2)，所述u形板(2)的底部固定連接有輸水組件，所述u形板(2)的內部開設有兩個滑槽(7)，所述滑槽(7)的內部滑動連接有滑塊(8)，兩個所述滑塊(8)的相近一側固定連接有連接板一(9)，所述u形板(2)的頂部固定連接有兩個套筒(10)，兩個所述套筒(10)的內部均設置有彈簧一(11)，兩個所述套筒(10)的內部均滑動連接有圓筒套(12)，所述連接板一(9)的頂部右側固定連接有刮板(13)，所述連接板一(9)的頂部左側固定連接有毛刷(14)，所述輸送帶(1)的右側固定連接有下料板(15)，所述輸送帶(1)的右側固定連接有切割器(16)，所述切割器(16)的頂部設置有進料口(17)，所述切割器(16)的前側設置有出料口(18)，所述輸送帶(1)的頂部固定連接有連接板二(19)，所述連接板二(19)的頂部固定連接有驅動組件。

2.根據權利要求1所述的一種牛蒡切絲機，其特征在于：所述輸水組件包括水泵(3)，所述水泵(3)的頂部固定連接在所述u形板(2)的底部，所述水泵(3)的輸入端固定連接有連接管(4)，所述連接管(4)的輸出端固定連接有輸水管(5)，所述輸水管(5)的頂部固定連接有噴頭(6)。

3.根據權利要求1所述的一種牛蒡切絲機，其特征在于：所述驅動組件包括氣泵(20)，所述氣泵(20)的底部固定連接在所述連接板二(19)的頂部，所述氣泵(20)的輸出端固定連接有推桿(21)。

4.根據權利要求1所述的一種牛蒡切絲機，其特征在于：所述連接板二(19)的頂部滑動連接有兩個限位桿(22)，所述限位桿(22)的底部固定連接有固定套(23)，所述固定套(23)的內部滑動連接有切割刀(24)，所述固定套(23)的左右兩側均開設有安裝槽(25)，所述切割刀(24)的左右兩側均固定連接有固定塊(26)，所述固定套(23)的左右兩側均固定連接有安裝塊(27)，所述安裝塊(27)的內部滑動連接有滑桿(28)，所述滑桿(28)的外部套設有彈簧二(29)，所述滑桿(28)的后側固定連接有限位塊(30)。

5.根據權利要求2所述的一種牛蒡切絲機，其特征在于：所述輸水管(5)的外部滑動連接在所述連接板一(9)的內部，所述輸水管(5)的底部固定連接在所述u形板(2)的頂部。

6.根據權利要求1所述的一種牛蒡切絲機，其特征在于：所述圓筒套(12)的頂部固定連接在所述連接板一(9)的底部，所述刮板(13)的頂部與所述輸送帶(1)的底部相接觸。

7.根據權利要求1所述的一種牛蒡切絲機，其特征在于：所述彈簧一(11)的一側固定連接在所述套筒(10)的內部，所述彈簧一(11)的另一側固定連接在所述圓筒套(12)的內部。

8.根據權利要求4所述的一種牛蒡切絲機，其特征在于：所述固定塊(26)的外部滑動連接在所述安裝槽(25)的內壁，所述限位塊(30)的頂部與所述固定塊(26)的底部相接觸。

技術總結
本技術涉及牛蒡加工技術領域，公開了一種牛蒡切絲機，包括輸送帶，所述輸送帶的底部固定連接有U形板，所述U形板的底部固定連接有輸水組件，所述U形板的內部開設有兩個滑槽，所述滑槽的內部滑動連接有滑塊，兩個所述滑塊的相近一側固定連接有連接板一，所述U形板的頂部固定連接有兩個套筒，兩個所述套筒的內部均設置有彈簧一，兩個所述套筒的內部均滑動連接有圓筒套，所述連接板一的頂部右側固定連接有刮板，所述連接板一的頂部左側固定連接有毛刷，所述連接板二的頂部固定連接有驅動組件。本技術中，通過水泵配合輸水管和噴頭對輸送帶表面進行噴灑，通過刮板和毛刷貼合輸送帶的底部，繼而對輸送帶的表面進行清理。

技術研發人員：張宏偉,鄧永濤,王學科
受保護的技術使用者：山東安吉丸食品有限公司
技術研發日：20240712
技術公布日：2025/4/28
