本技術涉及中藥材加工，尤其涉及一種切藥安全防護裝置。

背景技術：

1、多功能切藥機，作為現代中藥飲片生產的重要設備，其廣泛應用于黨參片、肉蓯蓉片、皂角刺、黃芪等多種中藥材的切片處理。這款設備的設計精巧，切藥機上設置有與切藥轉盤相配合的安全擋板，旨在確保操作過程的安全性。安全擋板上不僅設有切藥口，供藥材進入切制模具，還設有噴淋口，配備噴淋槍。噴淋槍的作用十分關鍵，它既能對高速旋轉的切藥轉盤進行降溫，避免過熱影響切藥效果，又能對物料進行濕潤處理，從而優化切藥效果。

2、然而，現有的多功能切藥機在設計上仍存在一定的問題。首先，由于噴淋口的設置，切藥轉盤的刀片在高速旋轉時往往裸露在外，這無疑給生產過程中的員工帶來了安全隱患。高速旋轉的刀片一旦觸及操作人員，后果不堪設想。其次，噴淋口的存在也導致了另一個問題，即生產物料容易從噴淋口處飛濺出來。這不僅造成了藥材的浪費，而且飛濺的藥材還可能對環境造成污染，影響生產環境的清潔度。

3、此外，現有的安全擋板設計也存在一定的局限性。由于安全擋板通常與切藥機為固定連接，不能根據實際需要更換具有不同尺寸切藥口、噴淋口的安全擋板。這就使得切藥機在應對不同規格、不同種類的藥材時顯得力不從心，使用功能相對單一，難以滿足多樣化的生產需求。

4、綜上所述，雖然多功能切藥機在中藥飲片生產中發揮著重要作用，但其在設計和使用上仍存在一些需要改進的地方。

技術實現思路

1、有鑒于此，本實用新型的目的是為了克服相關技術中的不足，本實用新型提供了一種切藥安全防護裝置。

2、本實用新型提供了如下技術方案：

3、一種切藥安全防護裝置，包括擋板、隔離組件、鎖定組件。

4、所述擋板設置于切藥機的機體上，所述擋板與所述機體上的切藥轉盤平行設置，所述擋板上開設有切藥口、噴淋口；所述隔離組件設置于所述噴淋口外，用于將所述切藥轉盤(與外界之間進行隔離；所述鎖定組件設置于所述機體上，用于將所述擋板與所述機體進行鎖定連接。

5、作為上述技術方案的進一步改進，所述機體上設有與所述擋板對應的導向槽，所述擋板的邊沿設置于所述導向槽內。

6、作為上述技術方案的進一步改進，所述導向槽對稱設有兩個，兩所述導向槽平行設置，所述擋板相對的兩邊分別穿設入對應的所述導向槽內。

7、作為上述技術方案的進一步改進，所述導向槽豎直設置，所述鎖定組件位于所述擋板的上方，所述鎖定組件能夠限制所述擋板與所述導向槽之間的相對滑動。

8、作為上述技術方案的進一步改進，所述鎖定組件設有沿水平方向設有多個。

9、作為上述技術方案的進一步改進，所述鎖定組件包括鎖定座、伸縮桿，所述鎖定座設置在所述機體上，所述伸縮桿穿設在所述鎖定座上，所述伸縮桿遠離所述擋板的端部與所述鎖定座之間設有彈性件，所述伸縮桿靠近所述擋板的端部設有鎖定板，所述鎖定板上設有凸臺，所述擋板上開設有與所述凸臺對應的鎖孔，所述凸臺在所述彈性件的彈力作用下落入所述鎖孔內。

10、作為上述技術方案的進一步改進，所述鎖定板靠近所述凸臺的端面上鋪設有緩沖墊。

11、作為上述技術方案的進一步改進，所述隔離組件包括隔離板，所述隔離板上均布有網孔。

12、作為上述技術方案的進一步改進，所述隔離板上的網孔為長條形，且沿所述隔離板的中心向外發散設置。

13、作為上述技術方案的進一步改進，所述隔離板可拆卸地裝設在所述擋板上。

14、作為上述技術方案的進一步改進，所述隔離板通過螺栓與所述擋板固定連接。

15、作為上述技術方案的進一步改進，所述噴淋口的周側設有防護板，所述防護板為下端設有開口的u型板。

16、相對于相關技術，本實用新型的有益效果是：

17、本實用新型精心設計的切藥安全防護裝置，旨在顯著提升切藥作業的安全性與效率。當面對切藥任務時，先利用精密的鎖定組件，將擋板與切藥機的機體固定連接。

18、隨后，在擋板的切藥口處裝設與切藥需求相匹配的切制模具，用以確保藥材進入切藥機的均勻性及安全性。與此同時，在擋板另一側的噴淋口對應位置，安置了噴淋槍，為后續的降溫與潤濕工作做好準備。

19、隨著切藥機的啟動，內部的切藥轉盤開始勻速旋轉，展現出其強大的切割能力。用戶只需將待處理的藥材放置于切制模具上，藥材便會在轉盤的作用下，通過切藥口精準地進入切藥機內部，接受快速而均勻的切碎處理。在這一過程中，噴淋槍適時啟動，清澈的水流通過噴淋口精準地噴灑在高速旋轉的切藥轉盤上，有效降低了因摩擦產生的熱量，保障了切藥轉盤的長久穩定運行。同時，這些水珠也巧妙地潤濕了轉盤上的藥材，進一步提升了切藥的細膩度與效果。加工完成的藥材最后從出料口排出。

20、尤為值得一提的是，本裝置在噴淋口處創新性地設置了隔離組件。這一設計在不影響噴淋槍正常工作的前提下，巧妙地封堵了噴淋口，有效隔離了切藥轉盤與外界環境，大大降低了藥材碎屑飛濺的風險，維護了生產環境的整潔與衛生。此外，隔離組件的存在還增強了操作過程中的安全性，為操作者提供了更加安心的工作環境。

21、最后，考慮到設備的維護與靈活性，本實用新型中的擋板被設計為可拆卸結構。這一設計不僅方便了用戶在完成切藥任務后對切藥機進行全面的清洗與保養，還使得用戶能夠根據具體的生產需求，輕松更換不同開口形狀或尺寸的擋板，以適應多樣化的切藥任務，從而大大提升了設備的通用性與實用性。

22、為使本實用新型的上述目的、特征和優點能更明顯和易懂，下文特舉較佳實施例，并配合所附附圖，做詳細說明如下。

技術特征：

1.一種切藥安全防護裝置，其特征在于，包括：

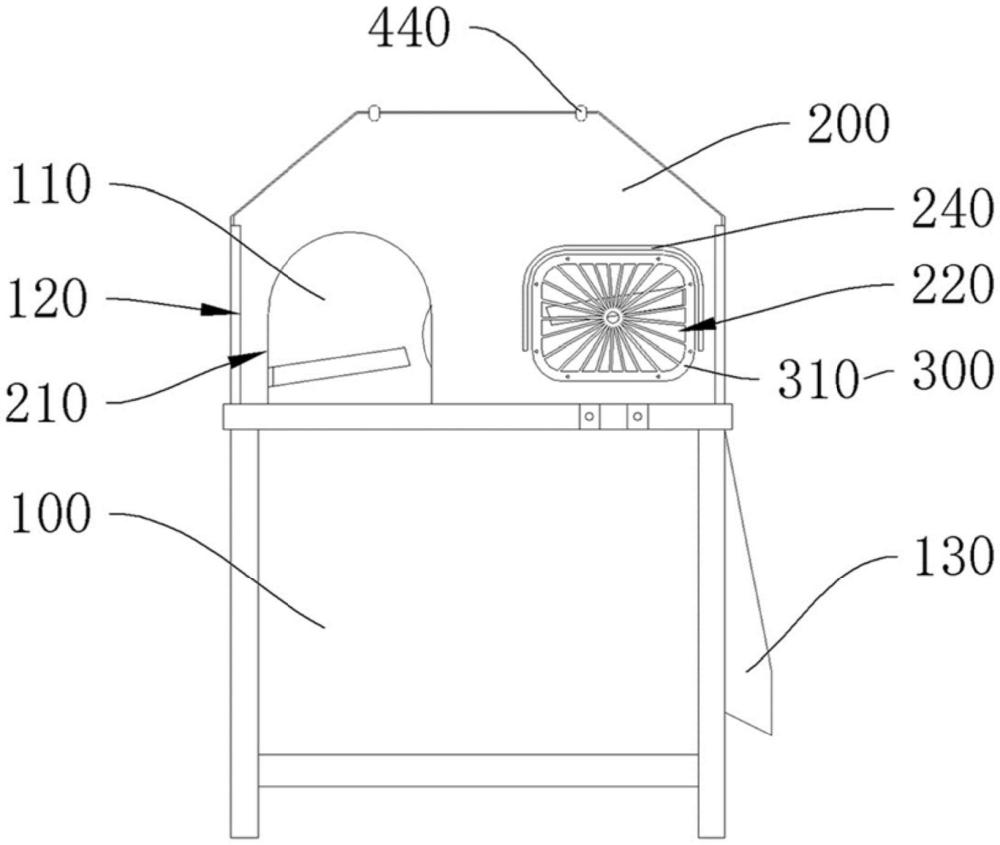

2.根據權利要求1所述的切藥安全防護裝置，其特征在于，所述機體(100)上設有與所述擋板(200)對應的導向槽(120)，所述擋板(200)的邊沿設置于所述導向槽(120)內。

3.根據權利要求2所述的切藥安全防護裝置，其特征在于，所述導向槽(120)對稱設有兩個，兩所述導向槽(120)平行設置，所述擋板(200)相對的兩邊分別穿設入對應的所述導向槽(120)內。

4.根據權利要求3所述的切藥安全防護裝置，其特征在于，所述導向槽(120)豎直設置，所述鎖定組件(400)位于所述擋板(200)的上方，所述鎖定組件(400)能夠限制所述擋板(200)與所述導向槽(120)之間的相對滑動。

5.根據權利要求4所述的切藥安全防護裝置，其特征在于，所述鎖定組件(400)設有沿水平方向設有多個。

6.根據權利要求3所述的切藥安全防護裝置，其特征在于，所述鎖定組件(400)包括鎖定座(410)、伸縮桿(420)，所述鎖定座(410)設置在所述機體(100)上，所述伸縮桿(420)穿設在所述鎖定座(410)上，所述伸縮桿(420)遠離所述擋板(200)的端部與所述鎖定座(410)之間設有彈性件(430)，所述伸縮桿(420)靠近所述擋板(200)的端部設有鎖定板(440)，所述鎖定板(440)上設有凸臺(441)，所述擋板(200)上開設有與所述凸臺(441)對應的鎖孔(230)，所述凸臺(441)在所述彈性件(430)的彈力作用下落入所述鎖孔(230)內。

7.根據權利要求6所述的切藥安全防護裝置，其特征在于，所述鎖定板(440)靠近所述凸臺(441)的端面上鋪設有緩沖墊(442)。

8.根據權利要求1至7中任意一項所述的切藥安全防護裝置，其特征在于，所述隔離組件(300)包括隔離板(310)，所述隔離板(310)上均布有網孔。

9.根據權利要求8所述的切藥安全防護裝置，其特征在于，所述隔離板(310)可拆卸地裝設在所述擋板(200)上。

10.根據權利要求1至7中任意一項所述的切藥安全防護裝置，其特征在于，所述噴淋口(220)的周側設有防護板(240)，所述防護板(240)為下端設有開口的u型板。

技術總結
本技術公開了一種切藥安全防護裝置，包括擋板、隔離組件、鎖定組件；擋板設置于切藥機的機體上，擋板上開設有切藥口、噴淋口；隔離組件設置于噴淋口外，用于將切藥轉盤與外界之間進行隔離；鎖定組件設置于機體上，用于將擋板與機體進行鎖定連接；本技術提供的切藥安全防護裝置，使切藥機在切藥過程中，通過在切藥口設置切制模具，即可使工人進行安全高效的切藥工作，而通過在噴淋口上設置隔離組件，使在不影響噴淋槍對切藥轉盤降溫及噴淋藥材的情況下，同時對噴淋口進行封堵，從而使切藥轉盤與外界之間進行隔離，提高切藥機的使用安全性，同時降低藥材碎屑從噴淋口向外飛濺的概率，確保生產環境的清潔度。

技術研發人員：張煒全,方劍文,陳東生
受保護的技術使用者：康美藥業股份有限公司
技術研發日：20240710
技術公布日：2025/4/28
