本技術涉及膠帶生產，具體為膠帶分切機。

背景技術：

1、在膠帶加工行業內，膠帶的加工過程中需將長膠帶卷分切成多個短膠帶卷，目前膠帶加工行業內大都采用膠帶分切機進行分切，將長膠帶卷裝于膠帶分切機的放置輥，利用分切機的活動機構控制切割機移動對膠帶進行切割。

2、公告號cn220784045u的專利公開了“一種膠帶分切機，屬于膠帶分切機技術領域，包括：底座、第一放置輥和第二放置輥；所述底座頂部分別固定連接有主控倉和輔助座，所述主控倉外壁轉動連接有第一轉座，所述第一轉座外壁固定連接有聯動倉，本實用新型可交替對第一放置輥和第二放置輥的膠帶進行分切加工和更換，提高分切加工效率，更有利于大批量的膠帶加工”。

3、針對上述中的相關技術，發明人認為其切割機在對膠帶卷切割時會產生大量的碎屑，其中產生的小顆粒碎屑易隨風飄動從而擴散至分切機周邊空氣中，污染空氣，并影響車間內工人的身體健康。

技術實現思路

1、本實用新型針對現有技術存在的不足，提供了膠帶分切機，具體技術方案如下：

2、膠帶分切機，包括分切機體、轉動設在分切機體內用于承載膠帶卷的放置輥、設在分切機體內的切割機、以及設在分切機體內用于驅動切割機移動來對放置輥上膠帶卷進行分切的活動機構，所述切割機底部設有用于對分切時產生的小顆粒碎屑進行吸取的吸屑機構，所述吸屑機構包括設在切割機的切割刀底部且頂部開口的吸風盒、以及固定設在吸風盒底端內的吸風機，所述吸風機排風端設有貫穿并延伸至吸風盒外部的排風管，所述吸風盒內側頂部活動設有用于過濾并收集小顆粒碎屑且傾斜的過濾網；

3、所述過濾網頂端邊緣處固定設有圍框，所述圍框內設有用于在人們清理過濾網時通過敲擊過濾網來對碎屑部分振離的敲擊機構。

4、通過采用上述技術方案，通過吸風機的運行，能將分切時產生的小顆粒碎屑吸入至吸風盒內，并經過過濾網的過濾和圍框的限位能聚集在傾斜的過濾網底端，使小顆粒碎屑不易污染周邊空氣。

5、可選地，所述活動機構包括轉動設在分切機體內的螺紋桿、固定設在分切機體一側用于驅動螺紋桿旋轉的電機體、以及螺紋設在螺紋桿外壁且配合抵接在分切機體內側底部的活動座，所述活動座頂部一側固定設有液壓缸，所述液壓缸一端固定設有安裝座，所述切割機固定安裝在安裝座的頂部，所述吸風盒固定設在安裝座的一端頂部，所述安裝座滑動連接在活動座的頂部。

6、通過采用上述技術方案，通過活動機構等結構的驅動，能帶動切割機移動來對放置輥上的膠帶卷進行分切。

7、可選地，所述吸風盒內壁兩側均固定設有傾斜的墊塊，所述過濾網配合抵接在所述吸風盒的墊塊頂部，所述敲擊機構包括固定設在圍框內的橡皮管、以及固定設在橡皮管外壁中部的敲擊塊。

8、通過采用上述技術方案，人們可在吸風機停機后對過濾網頂部碎屑進行集中清除，并通過敲擊機構對過濾網上附著的碎屑部分振離，加快過濾網的清理過程。

9、可選地，所述活動座靠近切割機的一端固定設有連接桿，所述連接桿頂端固定設有用于對分切時產生的大顆粒碎屑進行阻擋的罩板，所述分切機體內側底部固定設有用于接住被罩板所阻擋的大顆粒碎屑的集屑斗。

10、通過采用上述技術方案，分切產生的大顆粒碎屑在罩板的阻擋下不易飛濺至車間的其它設備上，集屑斗能對罩板阻擋的大體積大顆粒碎屑進行集中收集。

11、與現有技術相比，本實用新型的有益效果是：

12、1、通過吸風機的運行，能將分切時產生的小顆粒碎屑吸入至吸風盒內，并經過過濾網的過濾和圍框的限位能聚集在傾斜的過濾網底端，使小顆粒碎屑不易污染周邊空氣，降低對工人身體健康的影響，且人們可在吸風機停機后對過濾網頂部碎屑進行集中清除，并通過敲擊機構對過濾網上附著的碎屑部分振離，加快過濾網的清理過程。

13、2、通過活動機構等結構的驅動，能帶動切割機移動來對放置輥上的膠帶卷進行分切，同時分切產生的大顆粒碎屑在罩板的阻擋下不易飛濺至車間的其它設備上，集屑斗能對罩板阻擋的大體積大顆粒碎屑進行集中收集，便于人們后期對大顆粒碎屑進行集中清除，降低后期的清理強度。

技術特征：

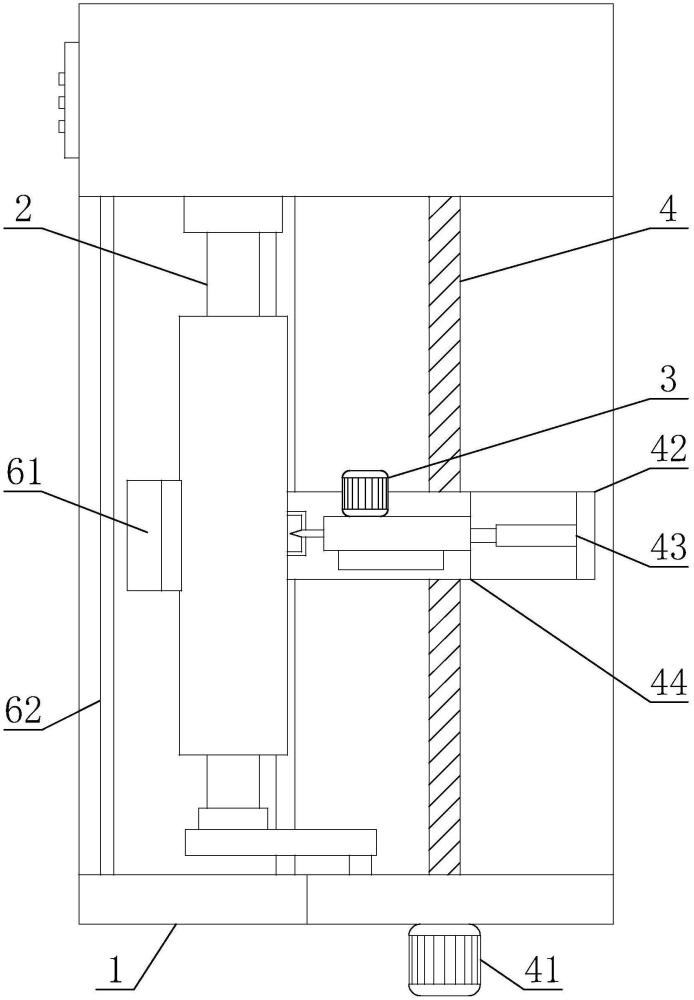

1.膠帶分切機，包括分切機體(1)、轉動設在分切機體(1)內用于承載膠帶卷的放置輥(2)、設在分切機體(1)內的切割機(3)、以及設在分切機體(1)內用于驅動切割機(3)移動來對放置輥(2)上膠帶卷進行分切的活動機構，其特征在于：

2.根據權利要求1所述的膠帶分切機，其特征在于：所述活動機構包括轉動設在分切機體(1)內的螺紋桿(4)、固定設在分切機體(1)一側用于驅動螺紋桿(4)旋轉的電機體(41)、以及螺紋設在螺紋桿(4)外壁且配合抵接在分切機體(1)內側底部的活動座(42)。

3.根據權利要求2所述的膠帶分切機，其特征在于：所述活動座(42)頂部一側固定設有液壓缸(43)，所述液壓缸(43)一端固定設有安裝座(44)，所述切割機(3)固定安裝在安裝座(44)的頂部，所述吸風盒(5)固定設在安裝座(44)的一端頂部。

4.根據權利要求3所述的膠帶分切機，其特征在于：所述安裝座(44)滑動連接在活動座(42)的頂部。

5.根據權利要求1所述的膠帶分切機，其特征在于：所述吸風盒(5)內壁兩側均固定設有傾斜的墊塊，所述過濾網(52)配合抵接在所述吸風盒(5)的墊塊頂部。

6.根據權利要求1所述的膠帶分切機，其特征在于：所述敲擊機構包括固定設在圍框(53)內的橡皮管(54)、以及固定設在橡皮管(54)外壁中部的敲擊塊(55)。

7.根據權利要求4所述的膠帶分切機，其特征在于：所述活動座(42)靠近切割機(3)的一端固定設有連接桿(6)，所述連接桿(6)頂端固定設有用于對分切時產生的大顆粒碎屑進行阻擋的罩板(61)。

8.根據權利要求7所述的膠帶分切機，其特征在于：所述分切機體(1)內側底部固定設有用于接住被罩板(61)所阻擋的大顆粒碎屑的集屑斗(62)。

技術總結
本技術涉及膠帶生產技術領域，具體涉及膠帶分切機，包括分切機體、轉動設在分切機體內用于承載膠帶卷的放置輥、設在分切機體內的切割機、以及設在分切機體內用于驅動切割機移動來對放置輥上膠帶卷進行分切的活動機構，所述切割機底部設有用于對分切時產生的小顆粒碎屑進行吸取的吸屑機構；本技術通過吸風機的運行，能將分切時產生的小顆粒碎屑吸入至吸風盒內，并經過過濾網的過濾和圍框的限位能聚集在傾斜的過濾網底端，使小顆粒碎屑不易污染周邊空氣，降低對工人身體健康的影響，且人們可在吸風機停機后對過濾網頂部碎屑進行集中清除，并通過敲擊機構對過濾網上附著的碎屑部分振離，加快過濾網的清理過程。

技術研發人員：李如進
受保護的技術使用者：江蘇協弘新材料科技有限公司
技術研發日：20240722
技術公布日：2025/4/28
